Назначение разъёма 2РМТ14К4Ш1В1В

2РМТ14К4Ш1В1В — цилиндрический электрический разъём серии 2РМТ производства завода «Исеть». Изделие предназначено для надёжного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Разъём применяется там, где требуется прочное механическое соединение и стабильный электрический контакт при воздействии широкого диапазона температур и климатических факторов.

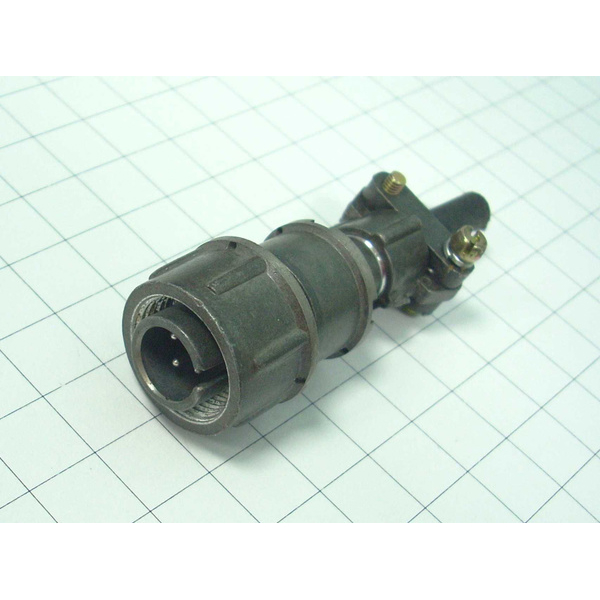

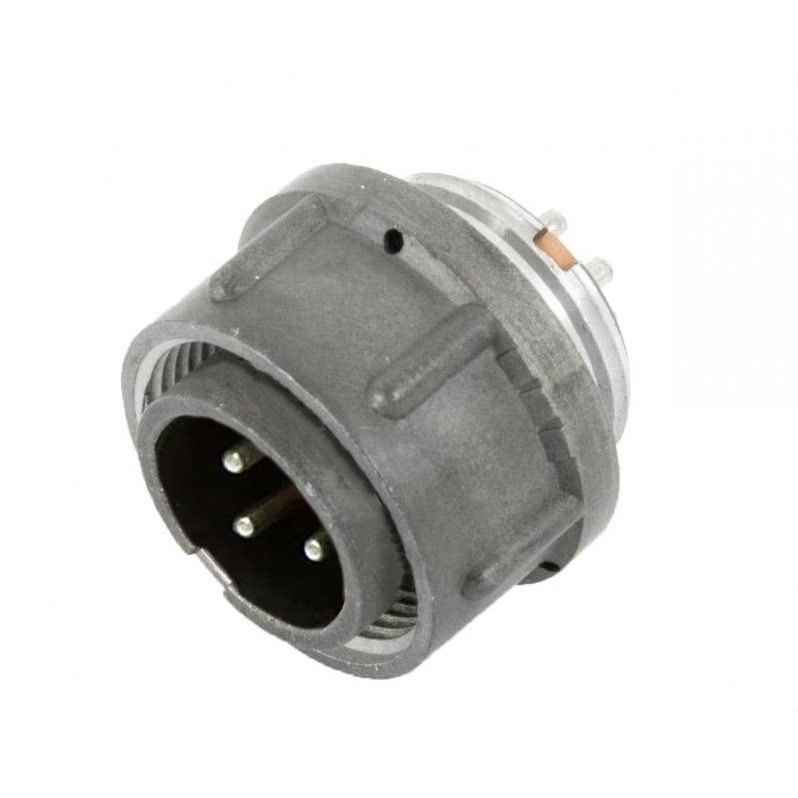

По типу исполнения это кабельная вилка, то есть ответная часть, монтируемая на кабель. Сочленение с ответным разъёмом резьбовое, с одношпоночной поляризацией, что исключает неправильную стыковку и обеспечивает надёжную фиксацию.

Расшифровка обозначения и конструктивные особенности

Маркировка модели содержит полную информацию об исполнении изделия:

• 2РМТ — обозначение серии цилиндрических разъёмов.
• 14 — типоразмер корпуса серии.
• К — кабельный корпус, монтаж на кабель.
• 4 — прямой патрубок для ввода кабеля.
• Ш — вилка (штыревая часть разъёма).
• 1 — исполнение по схеме контактов.
• В1 — серебряное покрытие контактов.
• В1 — теплостойкость до 100 °C.

Разъём оснащён четырьмя контактами диаметром 1 мм. Корпус неэкранированный, поэтому изделие подходит для работы с неэкранированными кабелями. Монтаж проводников — объёмный, пайкой, внутренний. Конструкция обеспечивает до 500 циклов сочленения без потери рабочих свойств.

Технические характеристики

Основные электрические и эксплуатационные параметры изделия:

• Рабочий ток на контакт — от 4 до 36 А.
• Максимальное рабочее напряжение — до 700 В.
• Частотный диапазон цепей — до 3 МГц.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая температура — от минус 60 °C до плюс 100 °C.
• Количество контактов — 4, диаметр контакта 1 мм.
• Вид сочленения — резьбовой с одношпоночной поляризацией.
• Ресурс сочленений — до 500 циклов.
• Исполнение — всеклиматическое.
• Способ монтажа — объёмный, пайкой, внутренний.

Изделие соответствует техническим условиям ТУ ГЕ0.364.126ТУ. Вариант исполнения негерметичный, при этом конструкция рассчитана на прочное и устойчивое соединение в условиях повышенных механических и климатических нагрузок.

Применение

Разъём 2РМТ14К4Ш1В1В применяется в авиационной технике, промышленном оборудовании и других областях, где к соединителям предъявляются требования по прочности, термостойкости и устойчивости к климатическим воздействиям. Всеклиматическое исполнение и рабочий диапазон температур от минус 60 °C до плюс 100 °C позволяют использовать изделие в аппаратуре, эксплуатируемой в сложных условиях.

Модель от завода «Исеть» аналогична изделиям других производителей, например «Элекон», но отличается специфическими модификациями по схеме контактов «1». При подборе ответной части и кабеля следует учитывать неэкранированное исполнение корпуса и диаметр контактов 1 мм.
