Назначение соединителя 2РМТ14К4Ш1В1В

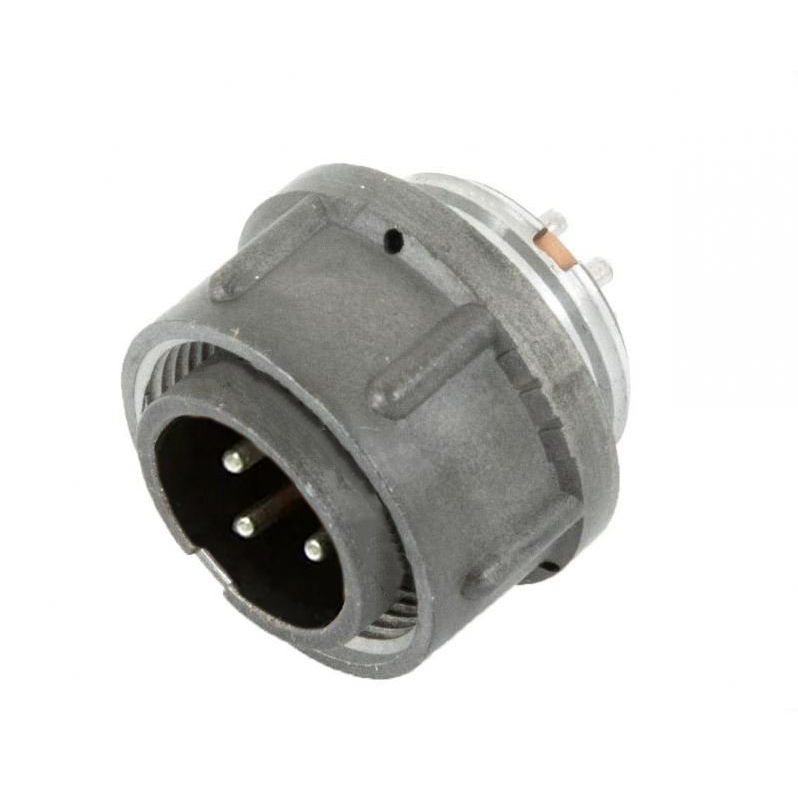

Соединитель 2РМТ14К4Ш1В1В представляет собой кабельную вилку из серии 2РМТ и предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основное назначение изделия — обеспечение надёжного электрического соединения между кабельными и приборными частями разъёмных систем. Соединители этой серии состоят из двух ответных частей: кабельной (вилка или розетка) и приборной, или блочной (вилка или розетка). Вилка 2РМТ14К4Ш1В1В является кабельной частью и устанавливается на конец кабеля, после чего сочленяется с соответствующей блочной розеткой.

Изделие применяется в различных областях промышленности, где требуется передача электрических сигналов и питающих напряжений между отдельными блоками и устройствами. Конструкция соединителя рассчитана на эксплуатацию в составе ответственных электрических систем, включая радиоэлектронную аппаратуру, измерительные приборы и промышленное оборудование.

Подтверждённые технические характеристики

Ниже приведены характеристики, указанные в имеющихся данных о товаре. Значения параметров следует уточнять по документации конкретной партии.

• Тип соединителя: 2РМТ (серия включает также 2РМ, 2РМД, 2РМДТ).
• Условный размер корпуса: 14.
• Количество контактов: 4.
• Диаметр контактов: 1,0 мм, все контакты одного типоразмера.
• Покрытие контактов: серебро (обозначение «В» в маркировке).
• Рабочее напряжение: не более 560 В.
• Токовая нагрузка на одиночный контакт: 8 А, максимальная суммарная нагрузка на соединитель — 27 А.
• Диаметр посадочного отверстия разъёма: 14 мм.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изолятора: не менее 1000 МОм в нормальных климатических условиях (в отдельных источниках указано не менее 5000 МОм).
• Теплостойкость: 100 градусов Цельсия.
• Исполнение: всеклиматическое (обозначение «В»).
• Минимальная наработка: не менее 1000 часов.
• Максимальное количество сочленений-расчленений: 500 раз.

Особенности конструкции и маркировки

Соединение частей разъёма резьбовое. Поляризация корпусов выполнена одношпоночной, что исключает неправильное сочленение ответных деталей. В маркировке 2РМТ14К4Ш1В1В отражены следующие признаки: условный размер корпуса 14, четыре контакта, кабельное исполнение вилки, серебряное покрытие контактов и всеклиматическое исполнение. Вид патрубка и вид гайки патрубка в данной модификации отсутствуют.

Приёмка изделия — «5», что подтверждает соответствие товара установленным требованиям приёмки. Применение серебряного покрытия контактов обеспечивает стабильное переходное сопротивление и надёжную работу в цепях передачи сигналов и питания.

Применение и совместимость

Вилка 2РМТ14К4Ш1В1В используется для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Она востребована при построении кабельных сборок, соединяющих пульты управления, блоки питания, измерительные приборы и иные электротехнические устройства. Всеклиматическое исполнение позволяет эксплуатировать изделие в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия.

Для вилки 2РМТ14К4Ш1В1В подходят различные блочные розетки, в том числе 2РМ14Б4Г1А1, 2РМ14Б4Г1В1 и другие ответные части соответствующего типоразмера корпуса с четырьмя контактами. Перед выбором ответной части рекомендуется сверять тип контактов, покрытие и исполнение по документации. Ресурс соединителя составляет не менее 500 циклов сочленения и расчленения, а минимальная наработка — не менее 1000 часов, что определяет область его применения в аппаратуре, рассчитанной на длительную эксплуатацию.

Комплектация и сведения о товаре

Артикул изделия — 3038, категория — 2РМТ14. Производитель и комплектация поставки в предоставленных данных не указаны, поэтому состав поставки следует уточнять отдельно. Дата сведений о соединителях данной модификации — 2020 год.
