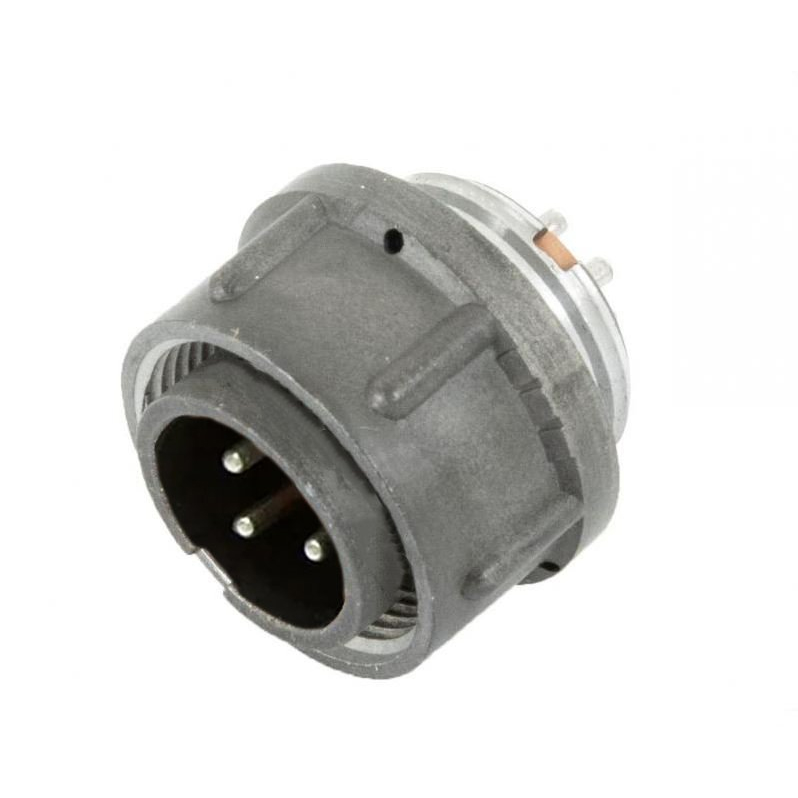

Назначение соединителя 2РМТ14К4Ш1В1В

2РМТ14К4Ш1В1В — низкочастотный цилиндрический электрический соединитель серии 2РМТ, предназначенный для надёжного соединения электрических цепей переменного и постоянного тока. Изделие применяется там, где требуется стабильная коммутация при воздействии неблагоприятных климатических и механических факторов. Соединитель относится к кабельным вилкам (розеткам) с четырьмя контактами и ориентирован на эксплуатацию в составе кабельных сборок, жгутов и бортовых систем.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Значения относятся к электрическим и эксплуатационным показателям соединителя.

• Количество контактов — 4, диаметр каждого контакта 1 мм.
• Покрытие контактов — серебряное.
• Поляризация — одношпоночная, что исключает неправильное сочленение.
• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка — до 8 А на контакт, суммарно до 27 А на соединитель.
• Сопротивление контакта — не более 0,005 Ом.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с учётом перегрева контактов до плюс 180 градусов Цельсия.
• Устойчивость к вибрации — до 5000 Гц при ускорении 490 метров на секунду в квадрате.
• Устойчивость к механическим ударам — до 5000 метров на секунду в квадрате.
• Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — от 15 до 25 лет.

Условия эксплуатации

Соединитель выполнен во всеклиматическом исполнении и сохраняет работоспособность в широком диапазоне температур. Допускается воздействие вибрационных нагрузок и механических ударов с указанными выше параметрами. Изделие является тропикоустойчивым, что позволяет применять его в условиях повышенной влажности и в тёплом климате.

Конструкция и монтаж

Корпус соединителя кабельный, исполнение без патрубка, негерметичное. Фиксация сочленённого положения обеспечивается резьбовым соединением. Монтаж внутренний, выполняется методом пайки или объёмного монтажа. Посадочный диаметр составляет 14 мм. Соединитель подходит для проводов сечением до 0,5 квадратного миллиметра.

Область применения

2РМТ14К4Ш1В1В применяется для коммутации цепей в радиоэлектронной аппаратуре, приборах и кабельных системах, работающих в сложных климатических условиях. Благодаря четырём контактам с серебряным покрытием и токовой нагрузке до 8 А на контакт соединитель подходит для передачи питания и сигналов в составе ответственных сборок. Возможность пайки и объёмного монтажа делает его удобным как для серийного производства, так и для ремонтных работ.

Комплектация и сведения о товаре

Артикул изделия — 3037. Категория — 2РМТ14. Производитель в предоставленных данных не указан. Иных сведений о комплектации, сертификатах, гарантии и стране производства в описании не приводится.
