Назначение

Розетка кабельная 2РМТ14К4Г1В1В производства «Исеть» — это часть цилиндрического электрического соединителя серии 2РМТ, предназначенная для коммутации цепей постоянного и переменного тока частотой до 3 МГц. Изделие применяется в составе всеклиматического оборудования, то есть техники, которая эксплуатируется на открытом воздухе и в помещениях с широким диапазоном температур и влажности. Разъём рассчитан на внутренний объёмный монтаж в авиационной, радиоэлектронной и промышленной аппаратуре, где требуется высокая вибростойкость и устойчивость к внешним воздействиям.

Расшифровка обозначения

• 2РМТ — тип цилиндрического разъёма (серия 2РМТ, 2РМДТ).
• 14 — условный размер корпуса, относится к габаритному ряду.
• К — кабельный корпус: розетка монтируется на кабеле.
• 4 — количество контактов в разъёме.
• Г — розетка (гнездовая часть).
• 1 — сочетание контактов: все контакты диаметром 1 мм.
• В1В — серебряное покрытие контактов, теплостойкость до +100 °C, всеклиматическое исполнение.

Подтверждённые технические особенности

Электрические параметры

Рабочее напряжение соединителя — до 560 В постоянного или переменного тока. Токовая нагрузка на один контакт достигает 8 А, суммарный ток по разъёму — до 27 А. Сопротивление изоляции составляет не менее 5000 МОм, а электрическая прочность изоляции — около 1850 В (амплитудное значение) при нормальных условиях. Ёмкость между соседними контактами не превышает 6 пФ.

Условия эксплуатации

Диапазон рабочих температур — примерно от минус 60 °C до плюс 100 °C; возможны кратковременные перегревы до плюс 180 °C при смене температур. Относительная влажность достигает 98% при температуре плюс 35 °C. Изделие устойчиво к вибрации, акустическому шуму и ударным нагрузкам величиной от 1000 до 5000 метров на секунду в квадрате.

Ресурс и сохраняемость

Минимальный срок сохраняемости — порядка 15 лет. Количество сочленений–расчленений — не менее 500 циклов.

Конструкция и монтаж

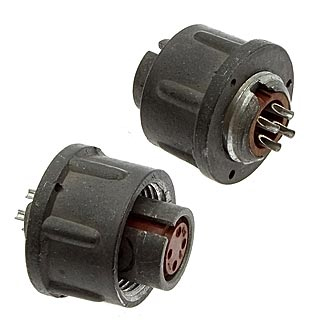

Розетка 2РМТ14К4Г1В1В изготавливается с кабельным корпусом без патрубка. Хвостовики контактов рассчитаны на присоединение проводов сечением около 0,5 квадратного миллиметра. Такое исполнение позволяет вести монтаж непосредственно на кабеле и использовать разъём в составе жгутов и кабельных сборок.

Применение

Соединитель востребован в бортовой и наземной радиоэлектронной аппаратуре, приборах промышленной автоматики и других устройствах, где необходима надёжная коммутация при повышенных требованиях к климатической стойкости. Всеклиматическое исполнение и высокая вибростойкость делают розетку пригодной для работы в подвижной технике и оборудовании, подвергающемся ударным и вибрационным нагрузкам.
