Назначение разъёма 2РМТ14К4Г1В1В

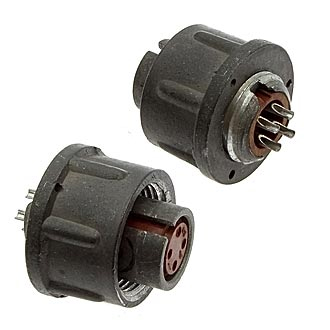

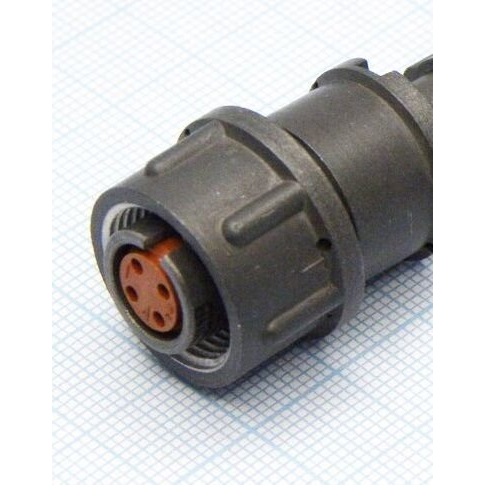

2РМТ14К4Г1В1В — это цилиндрический низкочастотный электрический разъём (розетка) производства АО «Завод Элекон». Изделие предназначено для создания надёжных электрических соединений в различных системах и относится к серии 2РМТ с условным размером корпуса 14. Модель оснащена четырьмя контактами диаметром 1 мм и применяется там, где требуется стабильная передача сигнала и питания при воздействии неблагоприятных внешних факторов.

Разъём востребован в промышленных, авиационных и военных системах благодаря высокой надёжности, устойчивости к механическим и климатическим нагрузкам. Метод сочленения — резьбовой, поляризация — одношпоночная, что исключает ошибку при подключении ответной части.

Подтверждённые технические особенности

Электрические параметры изделия обеспечивают работу с достаточно высокими токами и напряжениями. Ниже приведены основные характеристики, заявленные для данной модели.

• Количество контактов — четыре, диаметр каждого контакта — 1 мм.
• Ток на одиночный контакт — до 8 А, суммарный ток — до 27 А.
• Максимальное рабочее напряжение — до 560 В.
• Электрическая прочность изоляции — до 1850 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Сопротивление контактов — не более 5 мОм.
• Хвостовики контактов подходят для проводов сечением от 0,5 квадратных миллиметров.
• Масса изделия — около 12,5 г.
• Ресурс — 500 соединений-расоединений.
• Климатическое исполнение — В2.1.

Материал корпуса — алюминиевый сплав или карболит в зависимости от модификации. Тип исполнения — блочный, монтаж выполняется пайкой или электрическим способом.

Условия эксплуатации

Разъём рассчитан на работу в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с кратковременным нагревом до плюс 180 градусов Цельсия. Допустимая влажность — до 98 процентов при температуре плюс 35 градусов Цельсия. Рабочее атмосферное давление — от 133,32 умноженное на 10 в минус двенадцатой степени Па до 506 кПа.

Изделие устойчиво к следующим воздействиям:

1. Вибрации в диапазоне от 1 до 5000 Гц с ускорением до 50 g.
2. Удары — многократные до 1000 метров на секунду в квадрате и одиночные до 5000 метров на секунду в квадрате.
3. Линейное ускорение до 2000 метров на секунду в квадрате.
4. Влажное тепло, иней, соляной туман и плесневые грибы.

Применение и конструктивные особенности

Блочная конструкция с резьбовым сочленением и монтажными отверстиями делает разъём удобным для установки в аппаратуре, где важны вибростойкость и герметичность соединения. Одношпоночная поляризация гарантирует правильную стыковку с ответной частью, а хвостовики контактов рассчитаны на провода сечением от 0,5 квадратных миллиметров, что упрощает монтаж.

2РМТ14К4Г1В1В применяется в промышленном оборудовании, авиационной и военной технике, а также в других системах, требующих надёжной коммутации при повышенных токах и напряжении. Высокая электрическая прочность изоляции и низкое сопротивление контактов обеспечивают стабильную работу даже в сложных условиях эксплуатации.
