Назначение

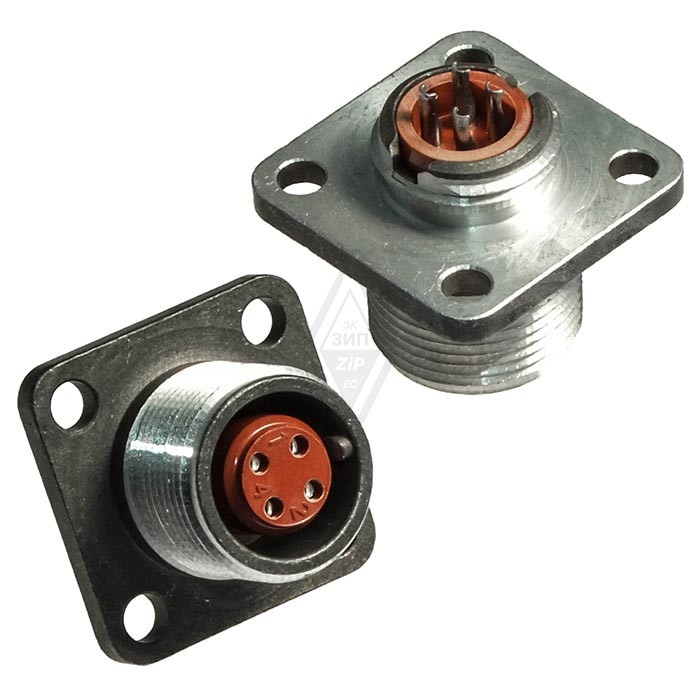

2РМТ14К4Г1В1В — кабельная розетка серии 2РМТ, предназначенная для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего монтажа и выпускается во всеклиматическом исполнении, что обеспечивает работоспособность в широком диапазоне условий эксплуатации. Соединитель относится к классу низкочастотных цилиндрических негерметичных разъёмов.

Розетка предназначена для надёжного и прочного соединения в составе электрических систем различного назначения, где предъявляются требования к стабильности контакта, стойкости к вибрации и ударам, а также к работе при экстремальных температурах и повышенной влажности.

Обозначение и конструкция

Маркировка изделия построена по стандартной схеме серии 2РМТ и расшифровывается следующим образом.

• 2РМТ — низкочастотный цилиндрический негерметичный соединитель.
• 14 — условный размер корпуса, равный 14 мм.
• К — вид корпуса, кабельный.
• 4 — количество контактов, равное четырём.
• Г — часть соединителя, розетка.
• 1 — диаметр контактов, равный 1 мм.
• В1В — покрытие контактов, серебро, и исполнение изделия.

Контакты имеют серебряное покрытие, что снижает переходное сопротивление и обеспечивает стабильность электрического соединения при многократных сочленениях. Кабельный корпус рассчитан на внутренний монтаж.

Электрические характеристики

Розетка рассчитана на следующие электрические параметры, подтверждённые для данной модели.

• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на одиночный контакт — 8 А.
• Максимальная суммарная токовая нагрузка — 27 А.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Такое сочетание параметров позволяет использовать розетку в цепях с умеренными токами и напряжениями, где важны низкое переходное сопротивление и высокая изоляционная прочность.

Механические и эксплуатационные характеристики

Изделие обладает следующими механическими параметрами и условиями эксплуатации.

• Усилие расчленения — не более 88,3 Н.
• Усилие расчленения гнёзд с контрольным штырём-калибром — 0,5 Н.
• Минимальная наработка — 5000 часов.
• Число сочленений-расчленений — 500.
• Теплостойкость — до +100 °C.
• Рабочая температура — от минус 60 °C до +100 °C.
• Влажность — до 98 % при +35 °C.
• Вибрация — диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 метров на секунду в квадрате.
• Механический удар — пиковое ударное ускорение до 5000 метров на секунду в квадрате.

Всеклиматическое исполнение и стойкость к указанным воздействиям делают розетку пригодной для применения в аппаратуре, работающей в сложных условиях: при повышенной влажности, значительных перепадах температур, вибрациях и ударных нагрузках.

Применение

2РМТ14К4Г1В1В применяется в электрических системах, где требуется надёжное и прочное соединение цепей постоянного и переменного тока частотой до 3 МГц. Благодаря кабельному исполнению розетка устанавливается на кабеле и используется в составе разъёмных соединений внутреннего монтажа.

Изделие подходит для эксплуатации в составе оборудования, подвергающегося вибрационным и ударным нагрузкам, а также работающего при температурах от минус 60 °C до плюс 100 °C и влажности до 98 % при плюс 35 °C. Ограничения по максимальному рабочему напряжению (до 560 В), токовой нагрузке на контакт (8 А) и суммарной токовой нагрузке (27 А) определяют область применения розетки в цепях соответствующих параметров.
