2РМТ14БПН4Ш1В1В: надёжное решение для электрических соединений

Соединитель 2РМТ14БПН4Ш1В1В применяется для организации стабильных разъёмных соединений в цепях постоянного и переменного тока. Модель относится к серии цилиндрических низкочастотных разъёмов 2РМТ и рассчитана на эксплуатацию в оборудовании, где важны компактность, механическая прочность и устойчивость к внешним воздействиям.

Основные особенности модели

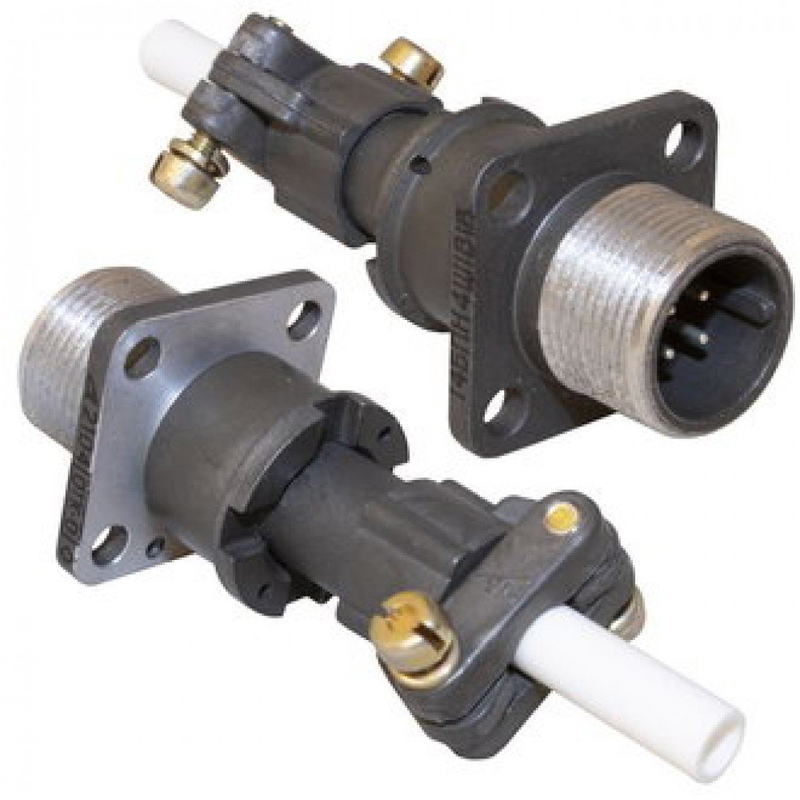

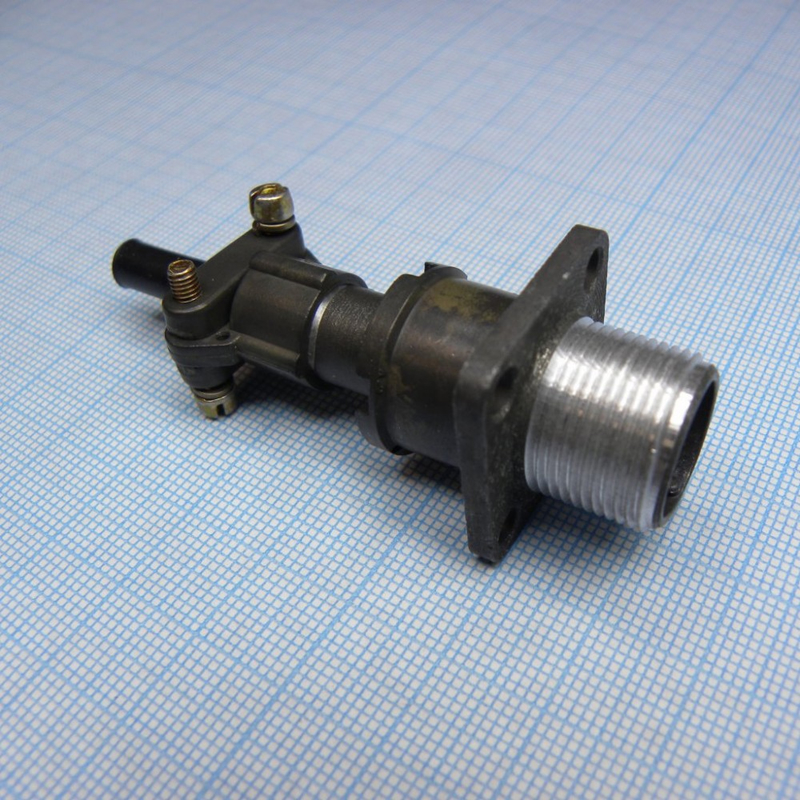

2РМТ14БПН4Ш1В1В представляет собой негерметичную приборную вилку в блочном исполнении. Конструкция предусматривает прямой патрубок и гайку для неэкранированного кабеля, а резьбовое сочленение помогает надёжно фиксировать соединение при монтаже и эксплуатации.

Ключевые параметры изделия:

• Условный размер корпуса — 14.

• Количество контактов — 4.

• Тип контактов — штыревой, диаметром 1 мм.

• Корпус — блочный, предназначенный для установки на приборную панель или корпус оборудования.

• Исполнение патрубка — прямое.

• Контактное покрытие — серебряное.

• Теплостойкость — до +100 °C.

• Климатическое исполнение — всеклиматическое.

• Максимальное рабочее напряжение — до 560 В.

• Допустимая нагрузка на один контакт — до 8 А.

• Суммарная токовая нагрузка на соединитель — до 27 А.

Расшифровка маркировки

Маркировка 2РМТ14БПН4Ш1В1В содержит основные сведения о конструкции и исполнении разъёма:

Применение 2РМТ14БПН4Ш1В1В

Разъём используется в системах, работающих с постоянным и переменным током частотой до 3 МГц. Его конструкция востребована в промышленной электронике, приборостроении, системах автоматики, измерительных комплексах, транспортном оборудовании и другой аппаратуре, где необходимо обеспечить периодическое подключение кабелей или модулей.

Блочный формат делает 2РМТ14БПН4Ш1В1В удобным для стационарного монтажа на панели. Четыре контакта позволяют передавать питание, управляющие сигналы или несколько независимых электрических цепей через один компактный узел.

Эксплуатационные преимущества

Конструкция серии 2РМТ рассчитана на многократное сочленение и расчленение. Для данного типоразмера указывается ресурс до 500 циклов, а контакты и места присоединения проводов получают пылезащиту в состыкованном состоянии. Серебряное покрытие контактных элементов способствует снижению переходного сопротивления и поддержанию надёжного электрического контакта.

Разъём 2РМТ14БПН4Ш1В1В сочетает компактные размеры, четырёхконтактную схему и параметры, подходящие для ответственных низкочастотных электрических цепей. При подборе ответной части важно учитывать тип контактов, сочетание расположения, исполнение корпуса и требования конкретного проекта.
