Назначение разъема 2РМТ14БПН4Ш1В1В

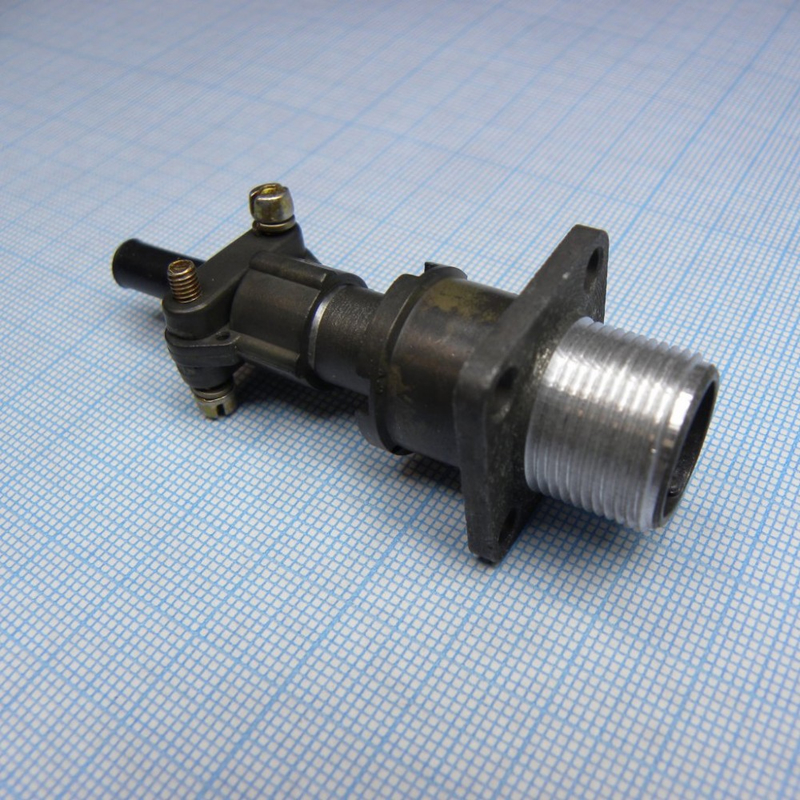

Разъем 2РМТ14БПН4Ш1В1В производства «Элекон» представляет собой цилиндрический низкочастотный негерметичный соединитель серии 2РМТ. Он предназначен для монтажа в приборах и блоках радиоэлектронной аппаратуры и применяется для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц.

Основная сфера использования — электронная и измерительная аппаратура. Разъем относится к линейке малогабаритных блочных и приборных соединителей и применяется для внутреннего объемного монтажа внутри приборов и блоков.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМТ14БПН4Ш1В1В содержит полную информацию о типе и исполнении изделия. Расшифровка обозначения выглядит следующим образом:

• 2РМТ — серия низкочастотных цилиндрических разъемов с резьбовым соединением
• 14 — посадочный диаметр корпуса 14 мм
• Б — блочное исполнение
• П — прямой патрубок
• Н — негерметичное исполнение
• 4 — число контактов
• Ш — штырьевой тип контактов
• 1В1В — кодовое обозначение конструктивного исполнения

Таким образом, данное изделие является вилкой блочного негерметичного исполнения с прямым патрубком и посадочным диаметром корпуса 14 мм.

Материалы и конструкция

Корпус разъема выполнен из алюминиевого сплава, изолятор изготовлен из карболита. Контакты имеют штырьевой тип, они круглые, диаметром около 1,0 мм. Контактная часть соединяется пайкой. Сочленение с розеткой резьбовое, допустимое число циклов соединения и разъединения составляет порядка нескольких сотен.

Технические характеристики и условия эксплуатации

Электрические параметры разъема определяют области его применения. На каждом контакте допускается рабочий ток до примерно 8 А. Суммарный ток на весь разъем составляет до порядка 27 А при постоянном и переменном токе. Рабочее напряжение не превышает 560 В для постоянного и переменного тока одной и той же частоты.

Разъем 2РМТ14БПН4Ш1В1В рассчитан на работу в широком диапазоне температур окружающей среды, примерно от минус 60 °C до плюс 100 °C. Это позволяет использовать его во всеклиматическом исполнении.

Применение

Благодаря своим характеристикам разъем находит применение в следующих областях:

1. Внутренний объемный монтаж в приборах и блоках радиоэлектронной аппаратуры
2. Соединение электрических цепей постоянного и переменного тока частотой до 3 МГц
3. Электронная и измерительная аппаратура
4. Малогабаритные блочные и приборные соединительные узлы

Год выпуска указанного исполнения — 2017. Изделие предназначено для эксплуатации в составе радиоэлектронных устройств, где требуются надежное резьбовое сочленение и стойкость к воздействию широкого диапазона температур.
