Назначение разъёма 2РМТ14БПН4Ш1А1В

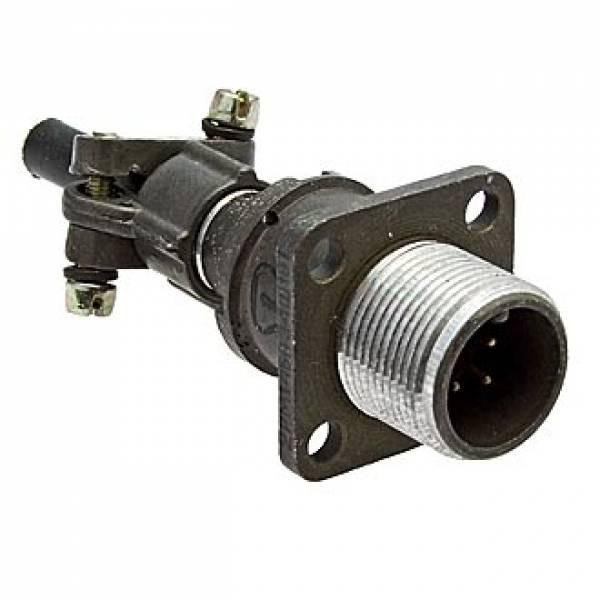

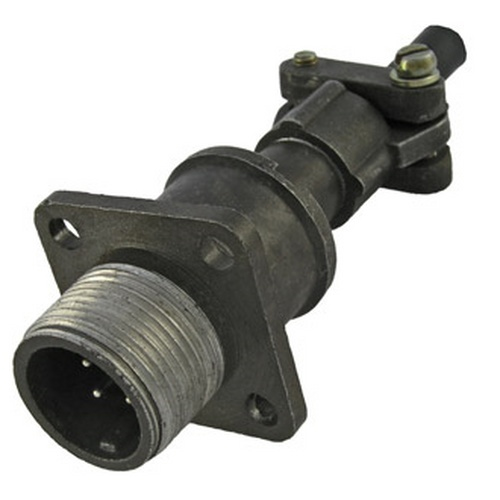

2РМТ14БПН4Ш1А1В — это цилиндрический низкочастотный негерметичный разъём производства компании Элекон (Россия), предназначенный для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие применяется в составе электрических жгутов и кабельных сборок приборного типа, где требуется компактное резьбовое соединение с надёжной фиксацией и поляризацией корпусов.

Разъём относится к категории 2РМТ14 и поставляется под артикулом 3009. Конструкция рассчитана на эксплуатацию в составе радиоэлектронной аппаратуры, измерительных и промышленных систем, а также в других устройствах, где предъявляются повышенные требования к климатической стойкости и механической прочности соединения.

Подтверждённые технические особенности

Ниже перечислены заявленные характеристики, подтверждённые данными производителя и техническими условиями ТУ ГЕ0.364.126ТУ.

• Число контактов — 4.
• Токовая нагрузка — до 8 А на контакт и суммарно до 27 А на соединитель.
• Максимальное рабочее напряжение — 560 В.
• Электрическая прочность изоляции — 1850 В в нормальных условиях.
• Рабочий диапазон температур — от минус 60 °C до плюс 100 °C.
• Исполнение всеклиматическое (В2.1), что допускает работу при повышенной влажности, воздействии соляного тумана, озона и других агрессивных факторов.
• Тип корпуса — вилка блочная приборная с резьбовым соединением и одношпоночной поляризацией.
• Покрытие контактов — золотое (обозначение А).
• Монтаж — объёмный пайкой, без патрубка.
• Усилие расчленения — не более 54 Н.
• Ресурс — до 500 соединений.
• Устойчивость к линейному ускорению — до 2000 м/с².

Конструктивные и эксплуатационные свойства

Резьбовое соединение обеспечивает плотный механический контакт и исключает самопроизвольное разъединение под действием вибрации. Одношпоночная поляризация корпусов предотвращает неправильную стыковку и защищает контакты от повреждения при монтаже. Золотое покрытие контактных элементов снижает переходное сопротивление и повышает стабильность электрического соединения при длительной эксплуатации.

Негерметичное исполнение подразумевает использование разъёма в условиях, где не требуется полная герметизация по газу или жидкости, однако всеклиматическое исполнение В2.1 расширяет область применения за счёт стойкости к внешним агрессивным воздействиям.

Применение

Разъём 2РМТ14БПН4Ш1А1В востребован в приборостроении, радиоэлектронике и промышленной автоматике. Его применяют для коммутации цепей питания и сигнальных линий в блоках аппаратуры, пультах управления, измерительных приборах и кабельных сборках, эксплуатируемых в сложных климатических условиях.

Благодаря сочетанию компактных размеров, резьбовой фиксации и стойкости к ускорениям до 2000 м/с², разъём подходит для оборудования, подвергающегося вибрационным и ударным нагрузкам. Монтаж объёмным способом пайкой обеспечивает надёжное электрическое соединение проводников с контактами изделия.

Условия эксплуатации и совместимость

Изделие работоспособно в диапазоне температур от минус 60 °C до плюс 100 °C и сохраняет характеристики при повышенной влажности, воздействии соляного тумана и озона. Электрическая прочность изоляции 1850 В в нормальных условиях гарантирует безопасную работу при напряжении до 560 В.

Ресурс до 500 соединений определяет рациональную область применения разъёма — периодическая стыковка и расстыковка в процессе эксплуатации, технического обслуживания или замены блоков. Соответствие ТУ ГЕ0.364.126ТУ подтверждает нормированные параметры и пригодность изделия для использования в ответственных электротехнических сборках.
