2РМТ14БПН4Ш1А1В

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединители 2РМТ14БПН4Ш1А1В

Соединители 2РМТ14БПН4Ш1А1В представляют собой цилиндрические низкочастотные негерметичные разъёмы, предназначенные для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Они имеют всеклиматическое исполнение, что позволяет использовать их в различных климатических условиях.

Основные характеристики

Тип соединителя : Негерметичный, тропикоустойчивый.
Количество контактов : 4.
Рабочее напряжение : Не более 560 В.
Токовая нагрузка на одиночный контакт : До 8 А.
Максимальная суммарная токовая нагрузка : До 27 А.
Сопротивление контактов : Не более 5 мОм.
Емкость между контактами : Не более 6 пФ.
Сопротивление изоляции : Не менее 5000 МОм.
Покрытие контактов : Золото.
Теплостойкость : До +100°C.
Сочленение : Резьбовое.
Поляризация корпусов : Одношпоночная.

Условия эксплуатации

Температура окружающей среды : От -60°C до +100°C.
Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения до 490 м/с?.
Механический удар : Многократного действия с ускорением до 1000 м/с?, одиночного действия с ускорением до 5000 м/с?.

Применение

Эти соединители используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры, как специального, так и общего назначения. Они могут быть как приборными (блочными), так и кабельными.

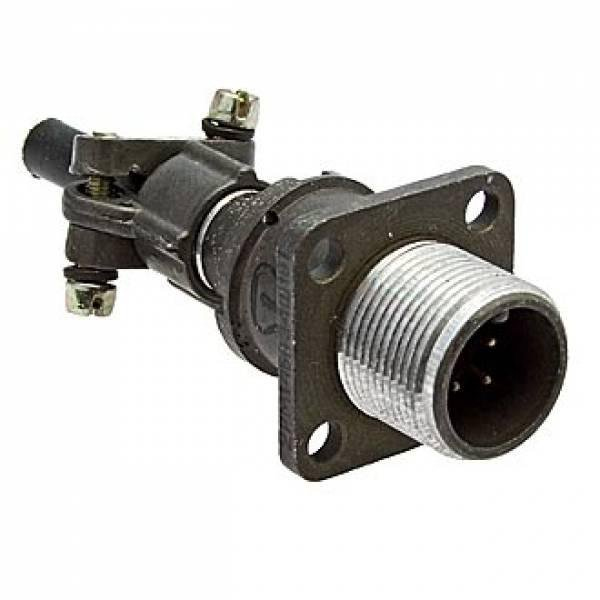

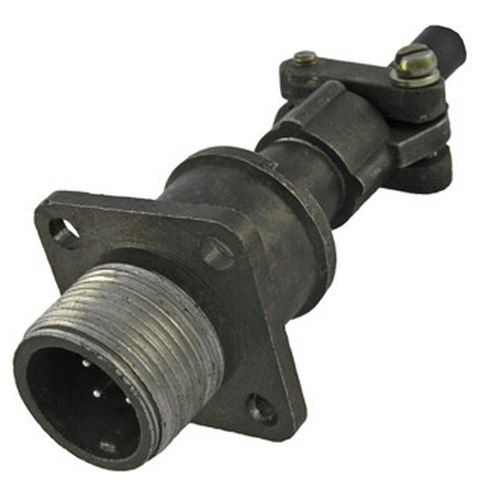

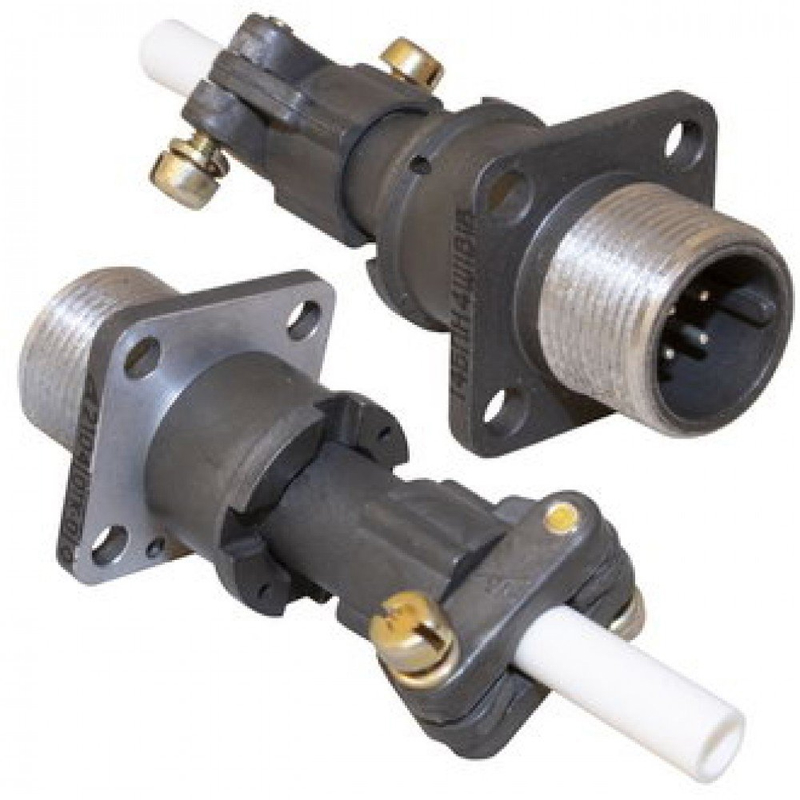

Соединитель 2РМТ14БПН4Ш1А1В представляет собой цилиндрический низкочастотный негерметичный тропикоустойчивый разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он имеет блочный тип корпуса с прямым патрубком и гайкой для неэкранированного кабеля. Разъем оснащен четырьмя контактами, все из которых имеют диаметр 1 мм и покрыты золотом для улучшения электрических свойств. Он рассчитан на работу при температуре от -60°C до +100°C и имеет всеклиматическое исполнение.

Технические характеристики:

Токовая нагрузка: до 8 А на одиночный контакт и максимально 27 А на весь разъем.
Максимальное рабочее напряжение: 560 В.
Максимальное испытательное напряжение: 1850 В в нормальных условиях.
Сопротивление контактов: не более 5 мОм.
Сопротивление изоляции: не менее 5000 МОм.
Возможность присоединения проводов: сечением до 0,5 мм?.
Усилие расчленения: не более 54 Н.
Минимальная наработка: 5000 часов.
Число сочленений-расчленений: 500.

Этот разъем используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры, включая специальное и общее назначение.
