Назначение соединителя 2РМТ14БПН4Г1В1В

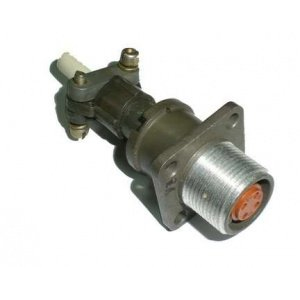

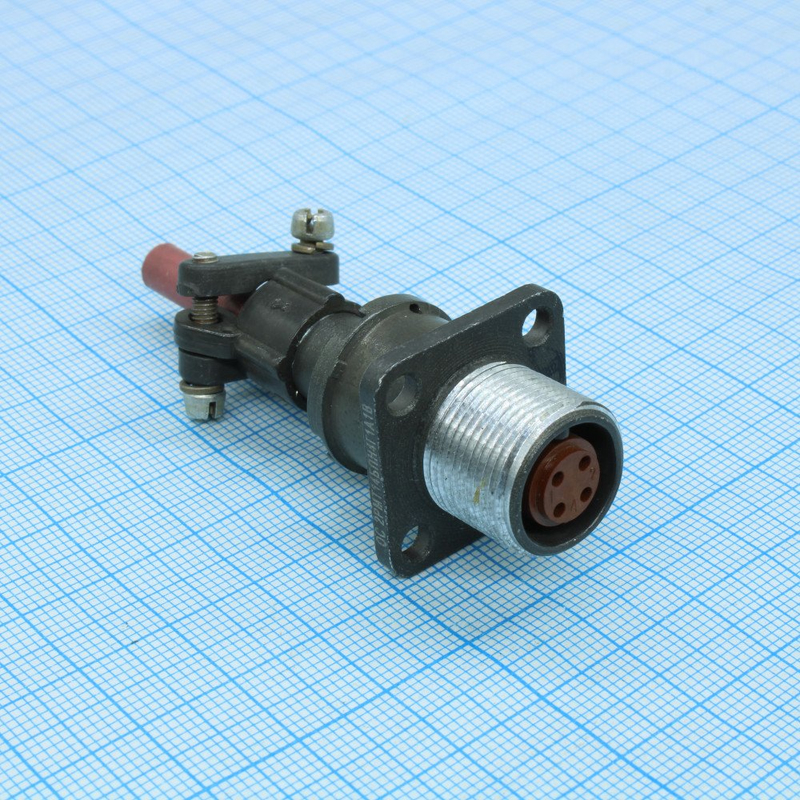

2РМТ14БПН4Г1В1В — это цилиндрический низкочастотный негерметичный соединитель, произведённый компанией «Элекон» из Казани. Изделие представляет собой блочную розетку и предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Соединитель обеспечивает надёжное электрическое соединение проводов в промышленных и специальных системах, где требуется стабильная передача сигнала и питания.

Конструкция предусматривает внутренний объёмный монтаж методом пайки, что делает изделие удобным для встраивания в блоки и приборы. Негерметичное исполнение означает, что соединитель не рассчитан на работу в условиях прямого воздействия влаги или агрессивных сред без дополнительной защиты.

Подтверждённые технические особенности

Соединитель оснащён четырьмя контактами диаметром 1 мм с серебряным покрытием, что соответствует индексу «В» в обозначении. Одношпоночная поляризация корпусов исключает неправильное сочленение, а резьбовое соединение обеспечивает механическую фиксацию и устойчивость к вибрациям.

• Рабочий ток на контакт: от 4 до 36 А.
• Сопротивление контактов: не более 0,005 Ом.
• Сопротивление изолятора: не менее 1000 МОм.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Количество сочленений: до 500 циклов.
• Корпус: металл с карболитовым основанием.
• Габаритные размеры: примерно 24 на 24 на 53,5 мм.
• Монтаж: объёмный, с возможностью экранирования кабеля.

Указанные параметры подтверждаются техническими условиями ГЕ0.364.126 ТУ. Приёмка изделия осуществляется ОТК, что гарантирует соответствие заявленным характеристикам.

Применение и условия эксплуатации

Благодаря широкому диапазону рабочих температур и стойкости к значительным токам, соединитель 2РМТ14БПН4Г1В1В применяется в промышленных и специальных системах для соединения проводов. Он востребован в приборах и блоках, где требуется компактное размещение и надёжный контакт при передаче низкочастотных сигналов.

Возможность экранирования кабеля расширяет область применения изделия в условиях повышенных электромагнитных помех. Резьбовое соединение и поляризация корпусов упрощают монтаж и обслуживание, снижая риск ошибок при сборке.

Соединитель выпускается с приёмкой ОТК и соответствует стандарту ГЕ0.364.126 ТУ. Год выпуска указанной позиции — 2017. Изделие поставляется без дополнительной комплектации, если иное не оговорено отдельно.

Ключевые преимущества для монтажа

1. Четыре контакта с серебряным покрытием обеспечивают стабильное переходное сопротивление.
2. Резьбовое соединение и одношпоночная поляризация исключают самоотвинчивание и неправильную стыковку.
3. Металлический корпус с карболитовым основанием сочетает прочность и электроизоляционные свойства.
4. Объёмный монтаж пайкой подходит для большинства промышленных схем.

Таким образом, 2РМТ14БПН4Г1В1В от «Элекон» представляет собой надёжный цилиндрический соединитель для ответственных низкочастотных цепей, подтверждённый техническими условиями и приёмкой ОТК.
