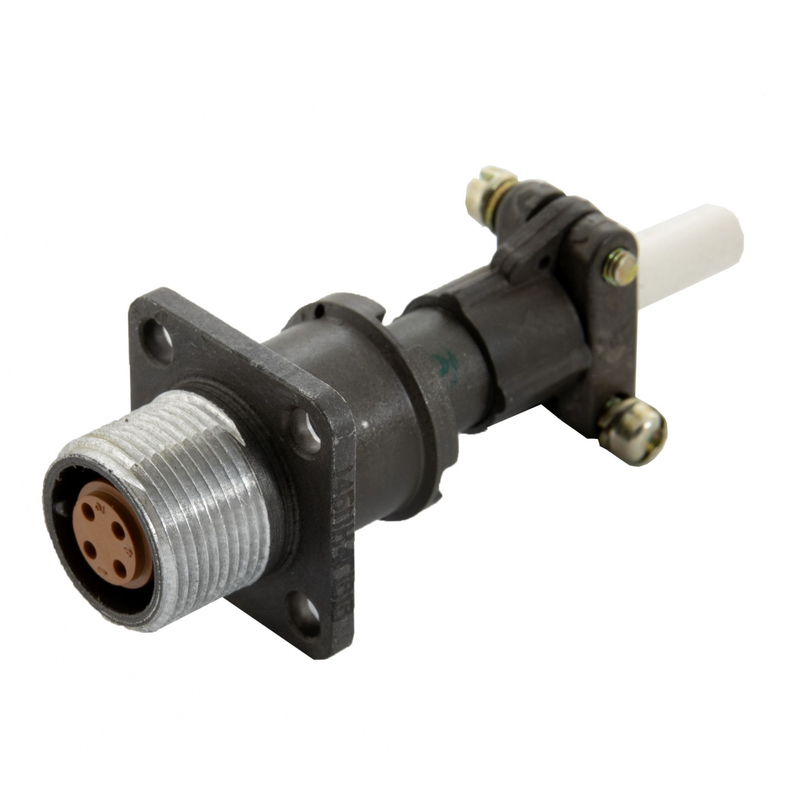

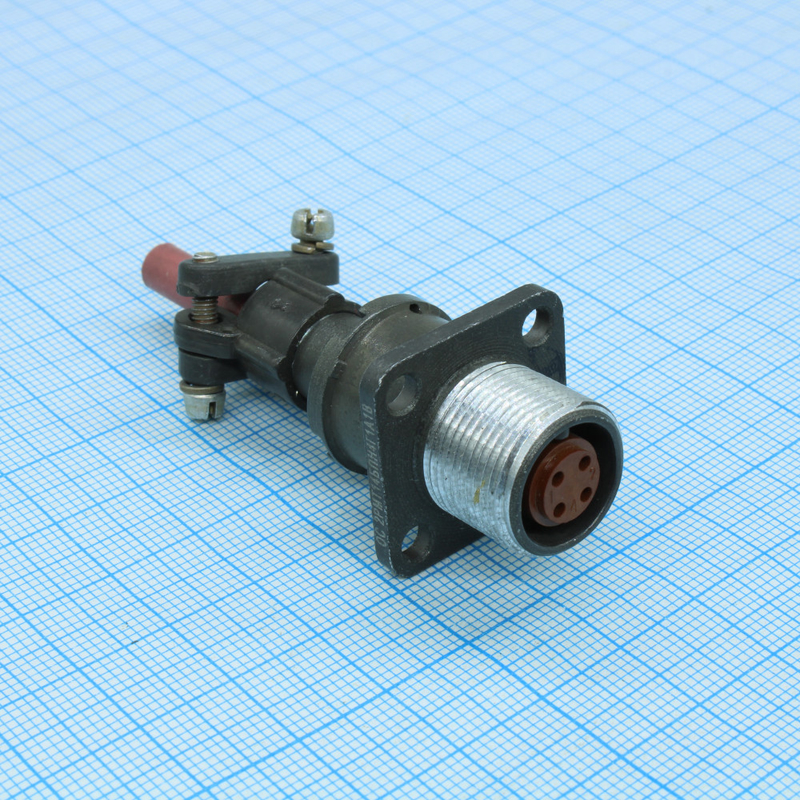

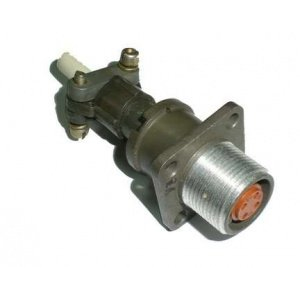

2РМТ14БПН4Г1В1В: приборная розетка для стабильных электрических соединений

2РМТ14БПН4Г1В1В — цилиндрический низкочастотный соединитель серии 2РМТ, предназначенный для подключения и разъединения электрических цепей в составе промышленной, радиоэлектронной и специальной аппаратуры. Исполнение относится к приборным розеткам с прямым патрубком, рассчитанным на неэкранированный кабель, и резьбовой фиксацией в сочленённом положении.

Конструкция и расшифровка

Маркировка 2РМТ14БПН4Г1В1В содержит основные сведения о конструктивном исполнении разъёма:

Такое исполнение подходит для внутреннего монтажа аппаратуры, где требуются компактность, надёжная механическая фиксация и понятная идентификация цепей при подключении кабелей.

Основные характеристики

Разъём 2РМТ14БПН4Г1В1В рассчитан на эксплуатацию в цепях постоянного и переменного тока частотой до 3 МГц. Для данного типономинала заявлено рабочее напряжение до 560 В, а максимальная токовая нагрузка на одиночный контакт составляет до 8 А; суммарная нагрузка на соединитель — до 27 А.

К ключевым параметрам относятся:

• Четыре электрических контакта диаметром 1 мм.

• Серебряное покрытие контактных поверхностей.

• Сопротивление контактов не более 5 мОм.

• Сопротивление изоляции не менее 5000 МОм.

• Межконтактная ёмкость не более 6 пФ.

• Объёмный монтаж с присоединением проводников пайкой.

• Допустимое сечение присоединяемого провода — до 0,5 мм².

• Длина соединителя около 53,5 мм.

• Масса не более 12,5 г.

Условия применения

Соединитель рассчитан на работу в широком диапазоне температур: от −60 °C до +100 °C. Его конструкция предусматривает устойчивость к вибрационным, ударным и климатическим воздействиям, что делает изделие применимым в оборудовании с повышенными требованиями к прочности электрических соединений.

Серия 2РМТ используется для соединения кабелей, проводов, модулей и функциональных блоков в электро- и радиоаппаратуре. Резьбовое сочленение помогает исключить случайное расстыковывание при вибрации, а приборное исполнение удобно для установки непосредственно на корпус, панель или монтажную поверхность устройства.

Практическое значение

2РМТ14БПН4Г1В1В выбирают для создания разъёмных четырёхконтактных соединений в системах автоматики, измерительных комплексах, блоках питания, промышленной электронике, телекоммуникационном и радиоэлектронном оборудовании. Серебряное покрытие контактов способствует сохранению низкого переходного сопротивления, а компактный корпус позволяет использовать разъём в устройствах с ограниченным монтажным пространством.

При проектировании важно сопоставить исполнение ответной части, схему расположения контактов, способ прокладки кабеля и реальные электрические нагрузки с требованиями технической документации на конкретное изделие.
