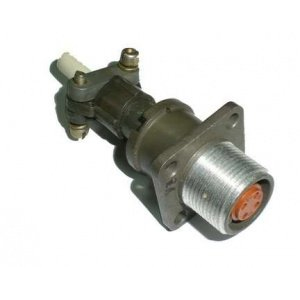

2РМТ14БПН4Г1В1В

2РМТ14БПН4Г1В1В — это розетка из серии низкочастотных цилиндрических соединителей типа 2РМТ, предназначенная для монтажа внутри приборов и блоков.

Назначение и основные параметры

• Соединитель рассчитан на работу в электрических цепях постоянного и переменного тока частотой до 3 МГц.

• Максимальный ток на один контакт — до 8 А, рабочее напряжение до 560 В, максимальное напряжение — до 700 В.

• Рабочий диапазон температур — приблизительно от −60 °C до +100 °C, изделие выполнено во всеклиматическом исполнении.

Конструкция и расшифровка обозначения

• Тип: 2РМТ — соединитель цилиндрический низкочастотный тропикоустойчивый с резьбовой фиксацией.

• 14 — условный размер корпуса; Б — вид корпуса блочный (приборный); П — прямой патрубок; Н — низкочастотный; 4 — четырехконтактный вариант.

• Г — гайка для неэкранированного кабеля; 1В1В — серебряное покрытие контактов и всеклиматическое исполнение.

Особенности монтажа и эксплуатации

• Соединитель рассчитан на монтаж в приборных блоках (блочное исполнение) с пайкой проводов или накруткой на кабель, используется преимущественно для внутренней коммутации.

• Предусмотрена резьбовая стыковка и поляризация корпуса (одношпоночная), что обеспечивает однозначность сопряжения и защиту от перепутывания контактов.

• Масса изделия около 20 г, конструкция рассчитана на вибрацию и ударные нагрузки, типовой соединитель серии 2РМТ выдерживает синусоидальную вибрацию до 490 м/с² и многократные удары.
