2РМТ14БПН4Г1В1В

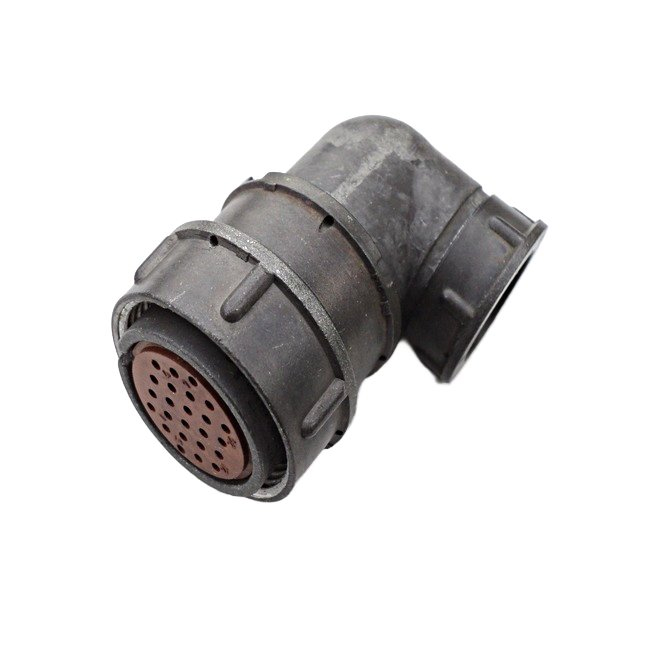

2РМТ14БПН4Г1В1В — это низкочастотный цилиндрический соединитель (розетка блочная, приборная) с резьбовой фиксацией, рассчитанный на работу в радио‑ и электронной аппаратуре общего назначения. Ниже кратко по основным параметрам и особенностям.

Назначение и тип соединителя

Это розетка из серии 2РМТ, предназначенная для соединения цепей постоянного и переменного тока с частотой до 3 МГц. Используется для внутреннего монтажа в приборах и блоках, в том числе во всеклиматическом исполнении, согласно техусловиям (например, ГЕ0.364.126 ТУ).

Конструкция и исполнение

• Буквенный код:

  • «14» — условный размер корпуса;

  • «Б» — блочный (приборный) корпус;

  • «П» — прямой патрубок;

  • «Г» — гайка для неэкранированного кабеля;

  • «1В1В» — тропико‑ и всеклиматическое исполнение.

• Контакты имеют серебряное покрытие, максимальное рабочее напряжение обычно до 560–700 В, а ток на один контакт — до 8 А.

Климатические и механические условия

Розетка рассчитана на работу в широком диапазоне температур, примерно от −60 до +100 °C. Она устойчива к повышенной влажности (до около 98% при +40 °C) и способна выдерживать вибрацию и многократные ударные нагрузки, типичные для бортовой и промышленной аппаратуры.

Применение и монтаж

2РМТ14БПН4Г1В1В используют как приборную розетку в станциях, блоках питания, пультах управления и прочей электронной аппаратуре, где требуется надёжное соединение с неэкранированным кабелем. Монтаж выполняется с помощью пайки контактов на кабель или проводники, а фиксация соединения обеспечивается резьбовой гайкой на патрубке.
