Назначение разъёма 2РМТ14БПН4Г1В1В «5»

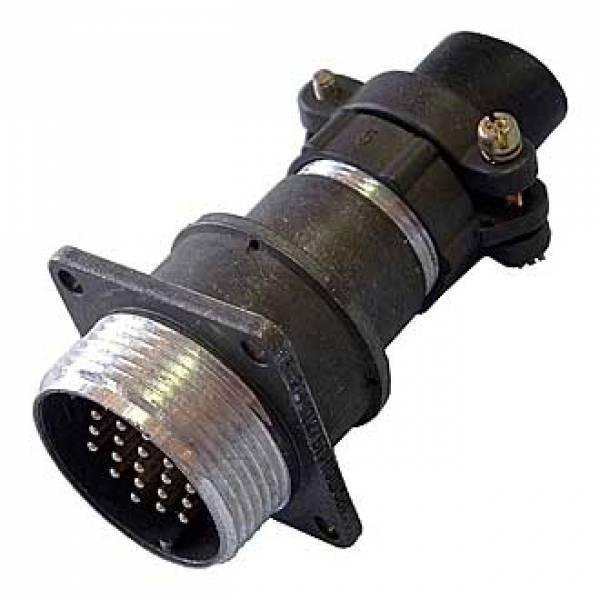

Разъём 2РМТ14БПН4Г1В1В «5» — цилиндрический низкочастотный соединитель серии 2РМТ, изготовленный в соответствии с требованиями ГОСТ и технических условий. Изделие предназначено для электрического соединения кабельных и блочных линий в цепях постоянного и переменного тока. Благодаря резьбовой фиксации сочленения разъём обеспечивает надёжный механический контакт и применяется в стационарной и мобильной аппаратуре, включая промышленные и военные изделия.

Технические особенности и характеристики

Условное обозначение товара расшифровывается следующим образом: 2РМТ — тип серии, 14 — условный размер корпуса, Б — приборный (блочный) тип корпуса, предназначенный для монтажа на панели оборудования, ПН — исполнение розетки приборной с патрубком и накидной гайкой для неэкранированного кабеля, 4 — четырёхконтактная компоновка, Г1 — конструктивное исполнение контактной группы, В1 — климатическое исполнение, «5» — вид приёмки (приёмочный контроль по техническим условиям).

• Контакты — гнёзда диаметром 1 миллиметр, материал — латунь, покрытие — серебряное, контакты извлекаемые.
• Максимальное рабочее напряжение — до 560 вольт, испытательное напряжение — до 700 вольт в зависимости от типономинала и условий эксплуатации.
• Ток на один контакт — до 8 ампер, суммарный ток через разъём — до 27 ампер.
• Сопротивление изоляции — не менее 5000 мегаом, сопротивление контактов — не более 5 миллиом.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Виброустойчивость — выдерживает синусоидальную вибрацию до 50 g в диапазоне частот от 1 до 5000 герц.
• Ударостойкость — механические удары однократного действия до 5000 метров на секунду в квадрате, многократного действия — до 1000 метров на секунду в квадрате.
• Ресурс — не менее 500 сочленений и расчленений, минимальная наработка — около 1000 часов.
• Срок хранения — до 15 лет.

Приёмка и год выпуска

Товар имеет приёмку «5», что подтверждает соответствие изделия установленным требованиям приёмочного контроля по техническим условиям. Год выпуска — 2020. Поставка осуществляется в заводской упаковке.

Применение и совместимость

Разъём 2РМТ14БПН4Г1В1В «5» монтируется на панели оборудования и используется для подключения кабельных линий методом пайки. Изделие тропикоустойчиво и виброустойчиво, что позволяет эксплуатировать его в жёстких климатических и механических условиях.

Разъём естественно стыкуется с соответствующими вилками серии 2РМТ, например с 2РМТ14БКН4Г1В1В и аналогичными изделиями той же серии и типоразмера. Такой подход обеспечивает взаимозаменяемость и удобство комплектования аппаратуры унифицированными соединителями.

Область применения

1. Промышленное оборудование и стационарные электроустановки.
2. Мобильная и бортовая аппаратура, подверженная вибрации и ударам.
3. Цепи постоянного и переменного тока низкой частоты.
4. Системы, требующие герметичного и надёжного резьбового сочленения.

Серия 2РМТ представляет собой унифицированный ряд низкочастотных цилиндрических разъёмов с резьбовой фиксацией, что делает разъём 2РМТ14БПН4Г1В1В «5» востребованным решением для ответственных соединений в промышленной и специальной технике.
