Назначение соединителя 2РМТ14БПН4Г1В1В

Соединитель 2РМТ14БПН4Г1В1В (артикул 3007) представляет собой цилиндрический низкочастотный негерметичный тропикоустойчивый соединитель. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры.

Соединитель относится к категории 2РМТ14 и выпускается во всеклиматическом исполнении, что позволяет использовать его в условиях повышенной влажности, тропического климата и других неблагоприятных факторов окружающей среды. Негерметичная конструкция означает, что изделие не рассчитано на работу под водой или при полном погружении, однако тропикоустойчивое исполнение обеспечивает стойкость к влаге, плесени и перепадам температур в пределах заявленного диапазона.

Подтверждённые особенности и технические параметры

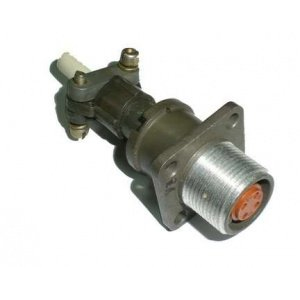

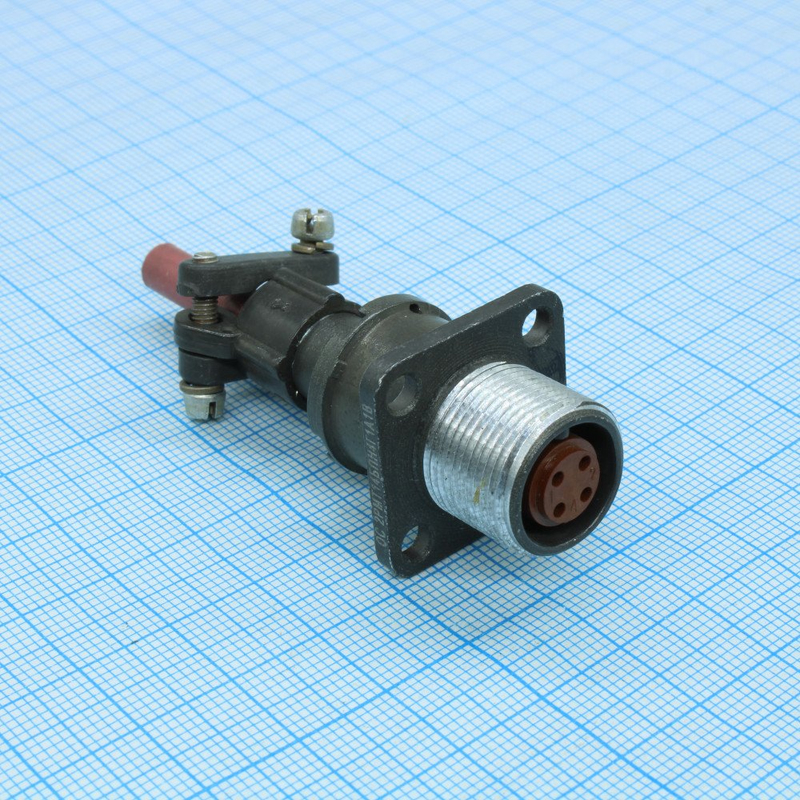

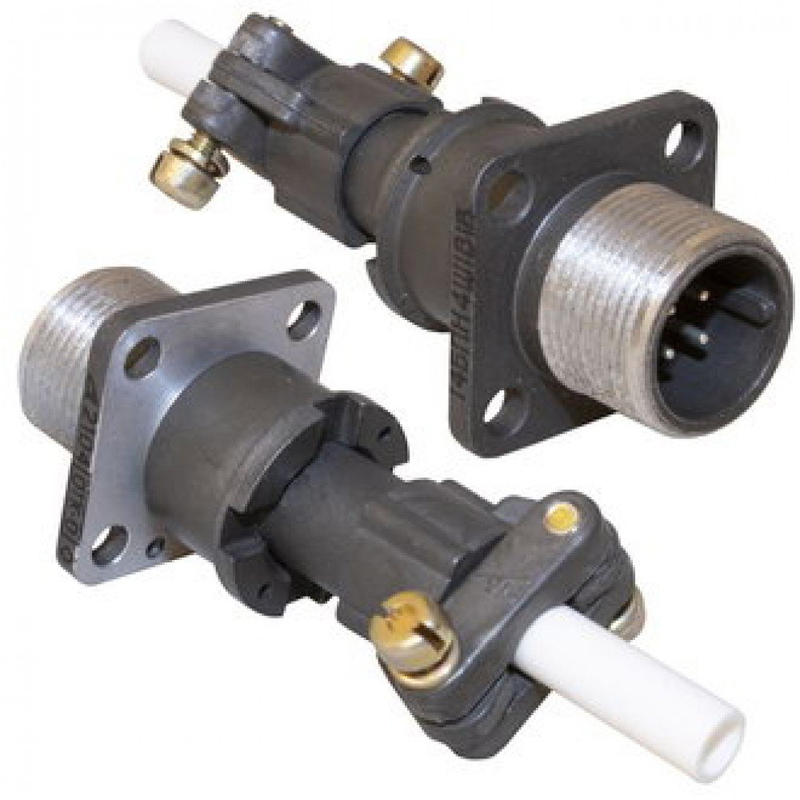

Соединитель имеет приборный (блочный) корпус с прямым патрубком и гайкой патрубка, предназначенной для неэкранированного кабеля. Сочленение соединителей осуществляется резьбовым способом с одношпоночной поляризацией корпусов, что исключает неправильное подключение и обеспечивает надёжный механический контакт.

В состав изделия входят вилка и розетка. В данном исполнении частью соединителя является розетка. Количество контактов — 4. Контакты имеют серебряное покрытие, что обеспечивает стабильное электрическое сопротивление и долговечность соединения.

Основные технические характеристики:

• Тип соединителя: негерметичный, тропикоустойчивый.
• Климатическое исполнение: всеклиматическое.
• Вид корпуса: приборный (блочный).
• Вид патрубка: прямой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Количество контактов: 4.
• Часть соединителя: розетка.
• Покрытие контактов: серебро.
• Максимальное рабочее напряжение: 700 В (для соответствующего типономинала; для другого типономинала — 560 В).
• Рабочая температура: от минус 60 °C до плюс 100 °C.
• Теплостойкость: до 100 °C.
• Срок сохраняемости: 15 лет.
• Минимальная наработка: 1000 часов.

Сопротивление контактов зависит от диаметра контакта. Все перечисленные параметры подтверждены данными каталога и не являются предположительными.

Применение и условия эксплуатации

Соединитель 2РМТ14БПН4Г1В1В применяется в электро- и радиоаппаратуре различного назначения, где требуется надёжное соединение и разъединение цепей постоянного и переменного тока с частотой до 3 МГц. Благодаря всеклиматическому исполнению и диапазону рабочих температур от минус 60 °C до плюс 100 °C изделие может использоваться в составе оборудования, работающего в сложных климатических условиях, включая тропический климат.

Резьбовое сочленение с одношпоночной поляризацией обеспечивает механическую прочность и защиту от ошибочного подключения. Приборный (блочный) корпус позволяет монтировать соединитель непосредственно на панели или блоке аппаратуры. Прямой патрубок с гайкой для неэкранированного кабеля упрощает подключение кабельных линий без экранирующей оплётки.

Серебряное покрытие контактов способствует снижению переходного сопротивления и повышению износостойкости при многократных сочленениях. Минимальная наработка в 1000 часов и срок сохраняемости 15 лет подтверждают ресурсные характеристики изделия, заявленные производителем.

Изделие поставляется в составе вилки и розетки, при этом в данном исполнении поставляется именно розетка. Соединитель не предназначен для работы в герметичных условиях или под водой, однако устойчив к воздействию тропического климата, что делает его пригодным для эксплуатации в составе наземной, морской и другой аппаратуры, где требуется тропикоустойчивое исполнение.
