Назначение соединителя 2РМТ14БПН4Г1В1В

2РМТ14БПН4Г1В1В — это цилиндрический низкочастотный негерметичный соединитель тропикоустойчивого исполнения. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в промышленности и электронике для надёжного соединения неэкранированных кабелей.

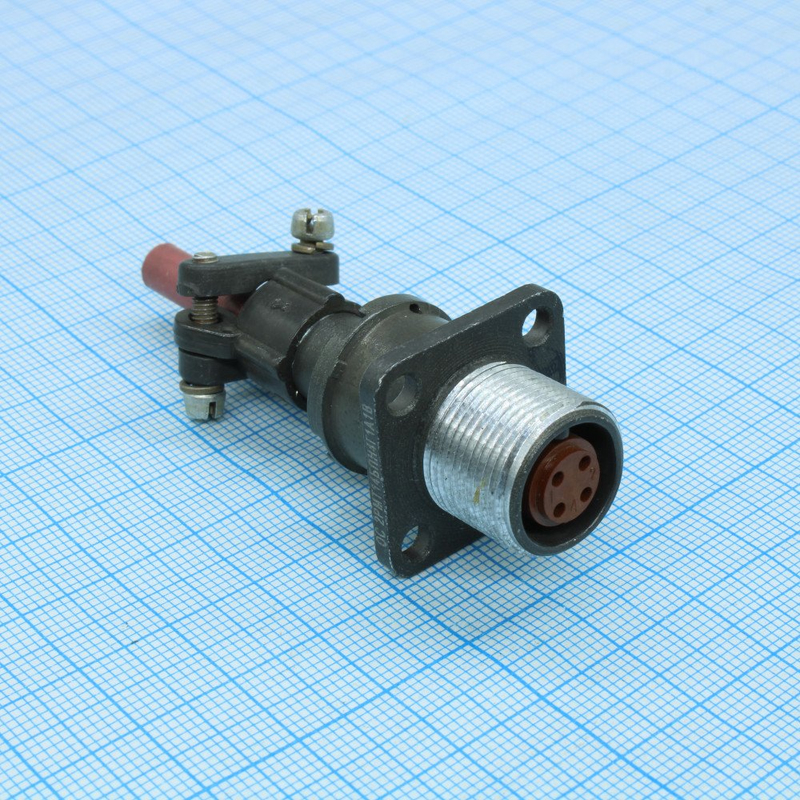

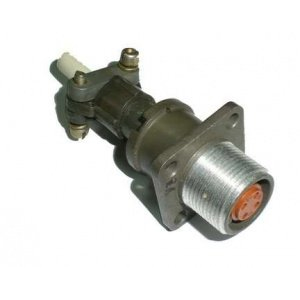

Это блочная (приборная) розетка с резьбовым соединением и гайкой под неэкранированный кабель. Конструкция рассчитана на эксплуатацию в сложных условиях, где герметичность не требуется, но важна стабильность электрического контакта.

Подтверждённые особенности и характеристики

Электрические параметры

• Количество контактов — 4.
• Максимальный ток на контакт — 8 А, суммарно до 27 А.
• Рабочее напряжение — 560 В, максимальное — 700 В.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Материалы и конструкция

• Корпус изготовлен из алюминиевого сплава.
• Изолятор выполнен из карболита.
• Покрытие контактов — серебро, что обеспечивает хорошую проводимость и защиту от коррозии.
• Патрубок прямой.
• Монтаж внутренний, объёмный, пайкой.

Условия эксплуатации

• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к вибрации — 1–5000 Гц.
• Влажность — до 98 процентов при плюс 40 градусах Цельсия.
• Ресурс — 1000 часов наработки и 500 сочленений-расчленений.
• Исполнение всеклиматическое по ГОСТ Р ИСО 9001-2015.

Применение

Соединитель 2РМТ14БПН4Г1В1В востребован в промышленном оборудовании, приборах и электронных системах, где необходимо соединить неэкранированные кабели в цепях с частотой до 3 МГц. Благодаря тропикоустойчивому исполнению и широкому температурному диапазону он подходит для работы в условиях повышенной влажности, вибрации и перепадов температур.

Резьбовое соединение и гайка обеспечивают механическую прочность и удобство монтажа. Внутренний объёмный монтаж пайкой гарантирует надёжный электрический контакт. Изделие применяется в составе приборных блоков и промышленных установок, требующих стабильной работы без герметизации.

Артикул товара — 3006. Категория — 2РМТ14. Производитель не указан. Год — 2026.
