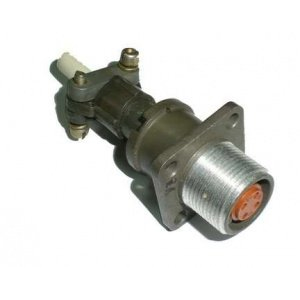

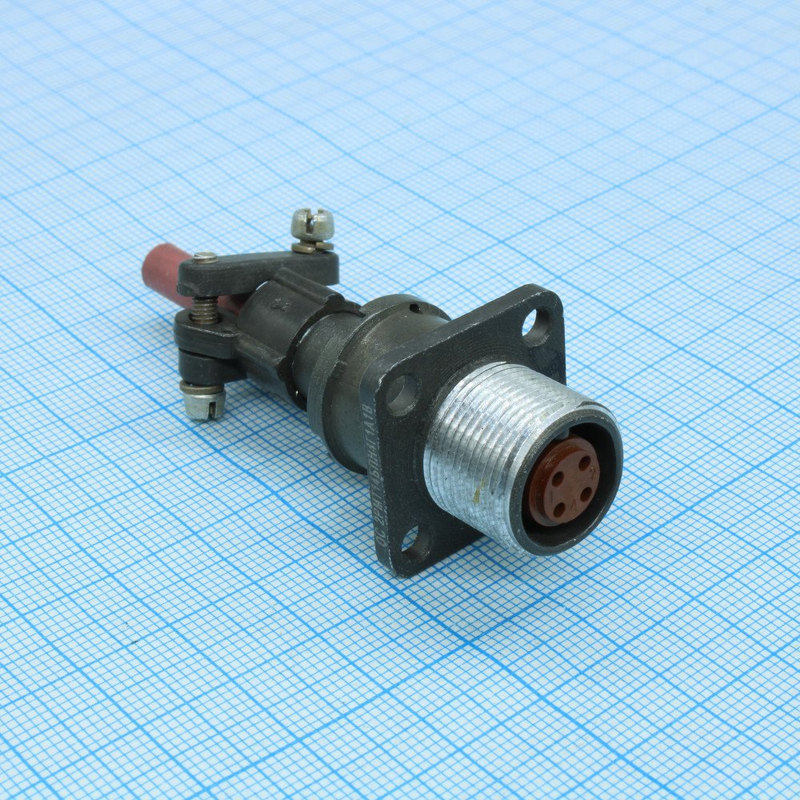

Назначение соединителя 2РМТ14БПН4Г1В1В

Соединитель 2РМТ14БПН4Г1В1В — цилиндрический низкочастотный электрический соединитель с резьбовой фиксацией сочленённого положения, предназначенный для соединения и разъединения электрических цепей в электро- и радиоаппаратуре специального и общего назначения. Изделие применяется в цепях постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 700 В.

Модель выпущена в 2015 году в Полтаве. Соединитель относится к типу негерметичных тропикоустойчивых изделий с всеклиматическим исполнением, что допускает эксплуатацию в условиях повышенной влажности, тропического климата и воздействия других внешних факторов.

Конструктивные особенности

Изделие состоит из вилки и розетки, монтируется внутренним способом. Сочетание контактов обозначено индексом «1», покрытие контактов — серебро, количество контактов — 4. Корпус имеет условный размер 14 и одношпоночную поляризацию.

• Тип: электрический, низкочастотный, цилиндрический, негерметичный, тропикоустойчивый.
• Вид сочленения: резьбовое.
• Вид корпуса: блочный (приборный).
• Вид патрубка: прямой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Часть соединителя: розетка.
• Теплостойкость: 100 градусов Цельсия.
• Исполнение: всеклиматическое.
• Масса: 20 г.

Приборная часть может изготавливаться без патрубков или с прямыми патрубками, кабельная часть — без патрубков, с прямыми или угловыми патрубками. Соединитель предназначен для монтажа с экранированными или неэкранированными кабелями.

Технические характеристики и условия эксплуатации

Максимальное рабочее напряжение составляет 700 В. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм. Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.

• Рабочая температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия.
• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц с ускорением 490 метров на секунду в квадрате.
• Механические удары одиночного действия: ускорение 5000 метров на секунду в квадрате.
• Механические удары многократного действия: ускорение 1000 метров на секунду в квадрате.

Расшифровка обозначения и гарантия

Маркировка 2РМТ14БПН4Г1В1В читается следующим образом: 2РМТ — тип соединителя; 14 — условный размер корпуса; Б — блочный (приборный) корпус; П — прямой патрубок; Н — гайка патрубка для неэкранированного кабеля; 4 — количество контактов; Г — розетка как часть соединителя; 1 — обозначение сочетания контактов; В — серебряное покрытие контактов; 1 — теплостойкость 100 градусов Цельсия; В — всеклиматическое исполнение.

Гарантийный срок хранения соединителей 2РМТ составляет 15 лет со дня изготовления. Гарантийная наработка — 1000 часов во всех режимах и условиях, допускаемых техническими условиями, либо 100000 часов в облегчённом режиме. Категория качества: «ОТК», «ВП», «ОС». Технические условия: приёмка «5» ГЕ0.364.126ТУ.
