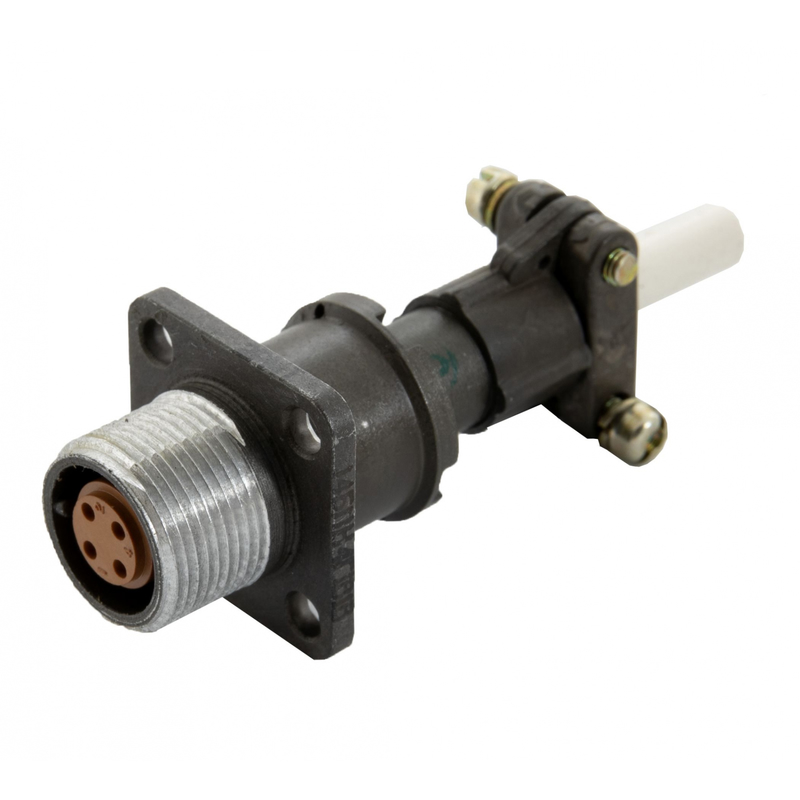

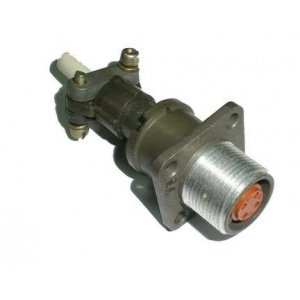

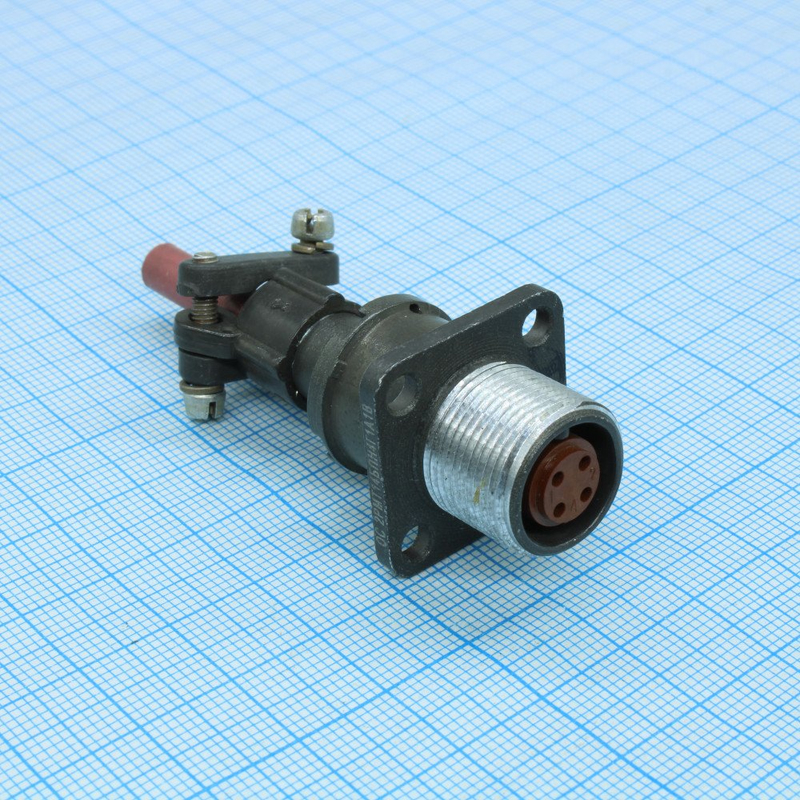

Назначение соединителя 2РМТ14БПН4Г1В1В

Соединитель 2РМТ14БПН4Г1В1В (артикул 3004, категория 2РМТ14) представляет собой цилиндрический низкочастотный негерметичный разъем. Он предназначен для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц.

Основное назначение изделия — соединение различных электрических устройств и обеспечение надежного электрического контакта между ними. Разъем относится к приборному (блочному) типу, то есть монтируется непосредственно на корпус прибора или блока, а не на кабель.

Подтверждённые особенности конструкции

Конструкция соединителя ориентирована на применение в условиях, где герметичность не является критически важной. Патрубок разъема выполнен прямым. Изделие рассчитано на подключение неэкранированных кабелей, что обеспечивает простоту монтажа и замены при эксплуатации.

Контакты разъема имеют серебряное покрытие. Это улучшает проводимость и защищает контактную группу от коррозии, что важно для стабильной работы соединения в течение длительного срока службы.

Материалы изготовления

• Корпус — алюминиевый сплав, обеспечивающий легкость и достаточную механическую прочность.
• Изолятор — карболит, применяемый для электрической изоляции и фиксации контактов.
• Контактная группа — покрытие серебром для повышения проводимости и коррозионной стойкости.

Технические характеристики

• Количество контактов — 4.
• Вес — 24,5 г.
• Материал корпуса — алюминиевый сплав.
• Материал изолятора — карболит.
• Тип соединителя — приборный (блочный).
• Тип патрубка — прямой.
• Рабочий диапазон частот — до 3 МГц.
• Тип разъема — цилиндрический низкочастотный негерметичный.

Применение

Соединитель 2РМТ14БПН4Г1В1В широко применяется в промышленности и электронике. Благодаря способности обеспечивать надежное соединение в условиях, где герметичность не является критически важной, он востребован в составе электрических устройств и систем, требующих качественного и стабильного контакта.

Разъем подходит для использования в системах, где важны простота подключения и удобство замены кабельных соединений. Прямой патрубок и возможность работы с неэкранированными кабелями делают его удобным решением для монтажа внутри приборов и блоков.

Область применения и ограничения

Изделие применяется в электрических цепях постоянного и переменного тока в пределах указанного частотного диапазона. Основная сфера использования — промышленное оборудование и электронная аппаратура, в которой не предъявляются требования к герметичности соединения.

Разъем не предназначен для эксплуатации в условиях, требующих полной герметизации. При подборе соединителя следует учитывать негерметичное исполнение и приборный (блочный) тип монтажа, а также ограничение по частоте — до 3 МГц.

Краткое резюме

2РМТ14БПН4Г1В1В — цилиндрический низкочастотный негерметичный соединитель с четырьмя контактами и серебряным покрытием контактной группы. Корпус выполнен из алюминиевого сплава, изолятор — из карболита. Тип соединителя — приборный (блочный), патрубок — прямой. Вес изделия составляет 24,5 г. Разъем применяется в промышленности и электронике для надежного соединения электрических устройств в цепях постоянного и переменного тока с частотой до 3 МГц.
