Назначение разъёма 2РМТ14БПН4Г1А1В

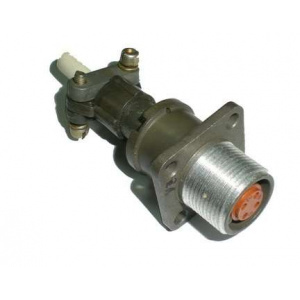

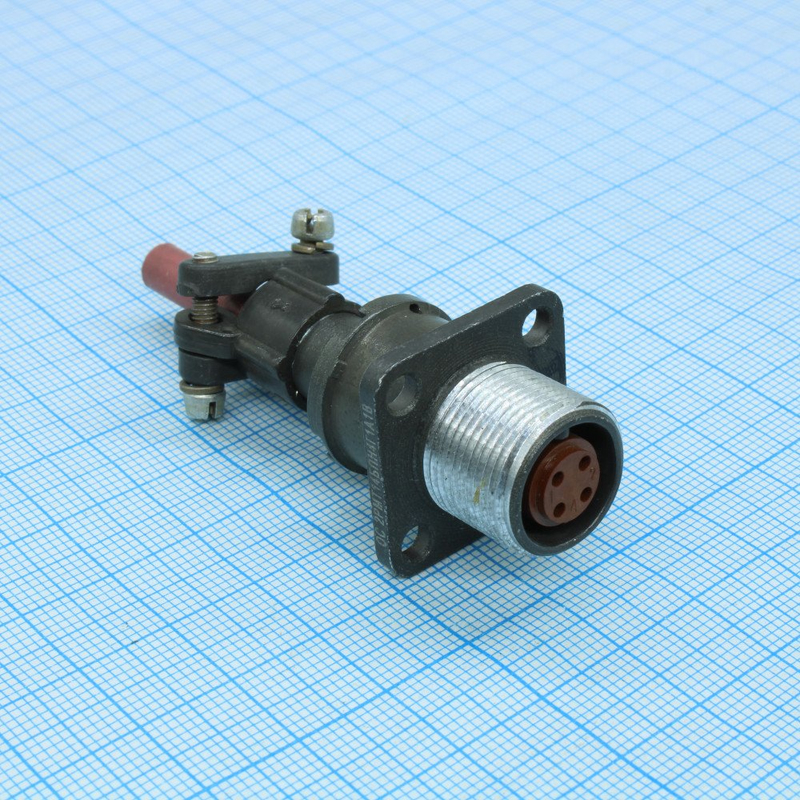

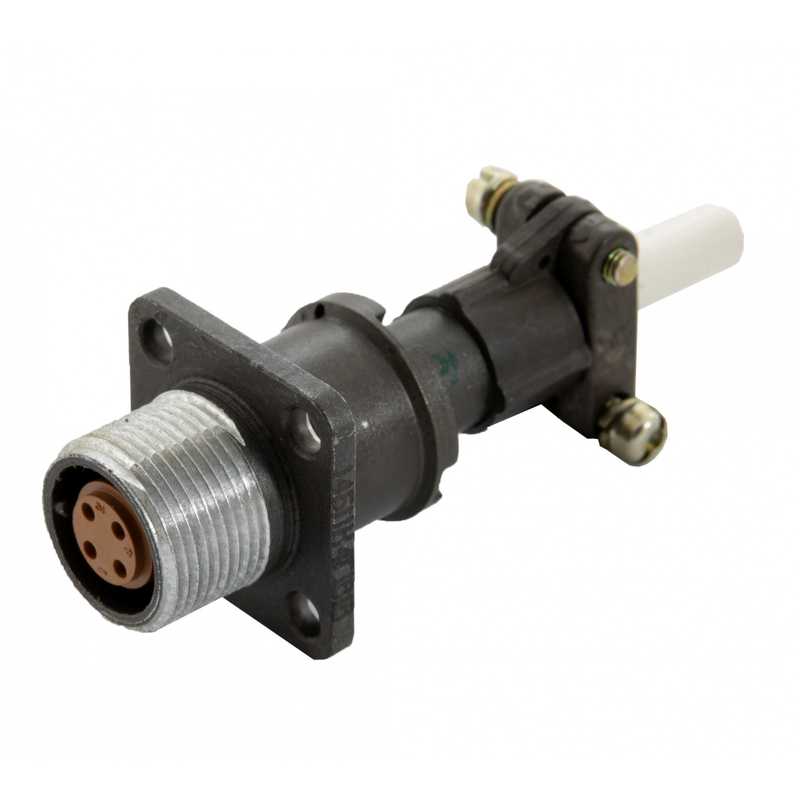

2РМТ14БПН4Г1А1В — это цилиндрический низкочастотный разъём, выпускаемый в виде блочной розетки производства АО «Завод Элекон». Изделие принадлежит к серии 2РМТ и имеет условный размер корпуса 14. Основное назначение — обеспечение надёжного электрического соединения в промышленных и специальных системах, где предъявляются повышенные требования к стабильности контакта и стойкости к внешним воздействиям.

Разъём применяется в составе блочных и кабельных соединений, обеспечивая передачу электрических сигналов и питания между узлами аппаратуры. Благодаря цилиндрической конструкции и резьбовому методу сочленения он устойчив к вибрациям и механическим нагрузкам, что делает его пригодным для эксплуатации в жёстких условиях.

Технические характеристики

Электрические и эксплуатационные параметры разъёма 2РМТ14БПН4Г1А1В приведены ниже. Все значения соответствуют данным производителя и подтверждены для данной модели.

• Количество контактов — 4.
• Диаметр контактов — 1 мм.
• Максимальный рабочий ток на контакт — до 8 А.
• Общее рабочее напряжение — до 700 В.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Электрическая прочность — до 1850 В.
• Рабочая температура — от минус 60 °C до плюс 100 °C.
• Климатическое исполнение — УХЛ 2.1.
• Метод сочленения — резьбовой.
• Ресурс сочленений — до 500 операций.
• Масса изделия — около 21 г.

Материалы и конструкция корпуса

Корпус разъёма изготовлен из карболита с оксидированным покрытием серого цвета. Изолятор выполнен коричневым. Габаритные размеры корпуса составляют примерно 24 на 24 на 53,5 мм. Такое сочетание материалов обеспечивает механическую прочность, электроизоляционные свойства и устойчивость к коррозии.

Устойчивость к внешним воздействиям

Разъём 2РМТ14БПН4Г1А1В рассчитан на эксплуатацию в условиях повышенных механических нагрузок. Подтверждена стойкость к вибрации с ускорением до 50 g в диапазоне частот от 1 до 5000 Гц, к ударам с ускорением до 500 g, а также к акустическим шумам уровнем до 170 dB. Эти характеристики позволяют использовать изделие в ответственных системах промышленного и специального назначения.

Применение и особенности эксплуатации

Разъём предназначен для блочного монтажа и применяется там, где требуется быстрая и надёжная коммутация цепей с одновременной защитой от расчленения под действием вибрации. Резьбовой метод сочленения с ресурсом до 500 операций обеспечивает стабильность соединения при многократных переключениях.

Климатическое исполнение УХЛ 2.1 допускает работу в широком температурном диапазоне от минус 60 °C до плюс 100 °C, что расширяет области применения изделия. Год выпуска может варьироваться, например 2001 или 2013, при этом технические параметры остаются неизменными в рамках данной модели.

При монтаже следует учитывать диаметр контактов 1 мм и максимальный ток на контакт до 8 А, чтобы не превышать допустимые нагрузки. Совместимость с ответными частями определяется серией 2РМТ и условным размером корпуса 14. Дополнительные сведения о комплектации, сертификатах и гарантии в предоставленных данных отсутствуют.
