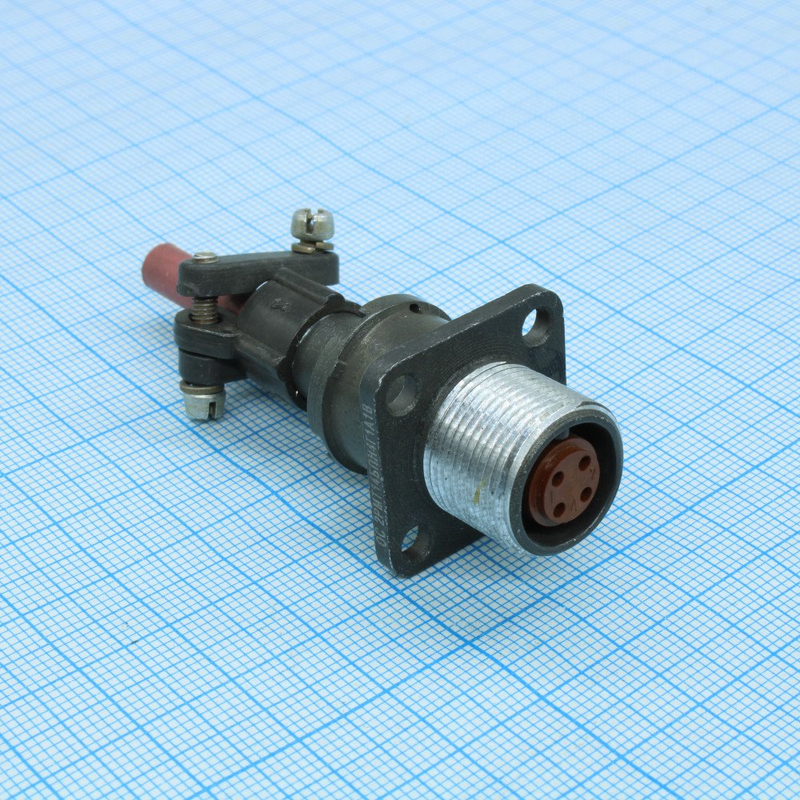

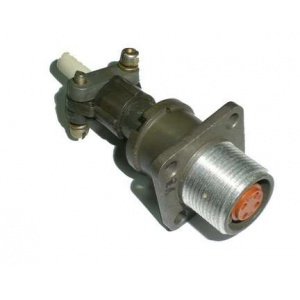

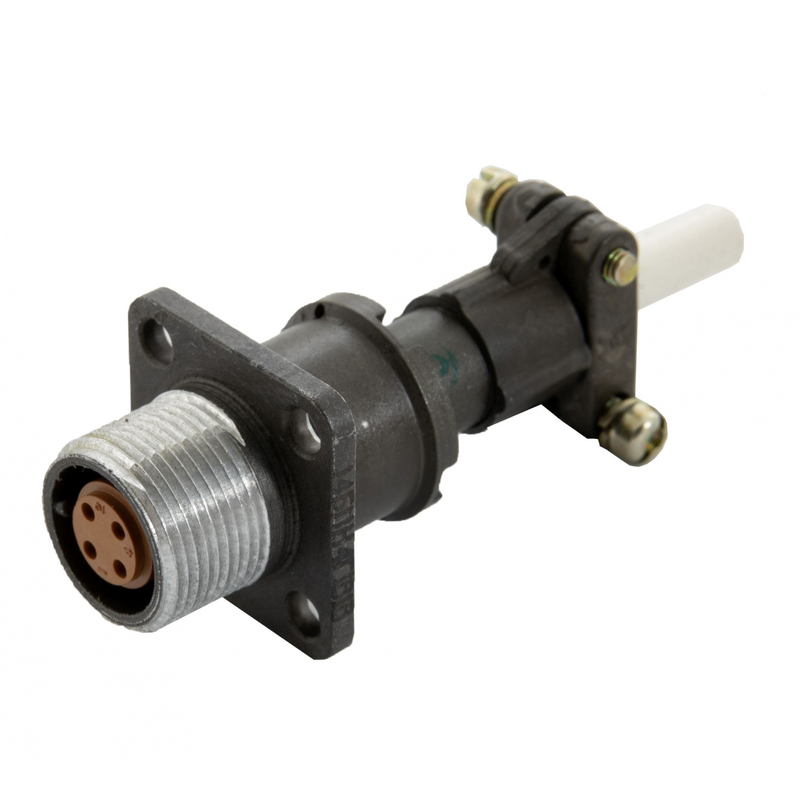

Назначение соединителя 2РМТ14БПН4Г1А1В

2РМТ14БПН4Г1А1В — низкочастотный цилиндрический негерметичный электрический соединитель (разъём), предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории всеклиматических разъёмов, то есть рассчитано на эксплуатацию в широком диапазоне климатических условий без специальных мер защиты от внешней среды.

Основное назначение модели — обеспечение надёжного и простого электрического соединения в составе электронных устройств и систем, где не требуется герметичность разъёма, но предъявляются требования к стабильности контакта и стойкости к температурным воздействиям. Разъём может применяться как для передачи сигналов, так и для подачи питания в пределах допустимого рабочего напряжения.

Подтверждённые технические характеристики

Приведённые ниже параметры указаны в описании изделия и являются основанием для подбора соединителя под конкретную задачу.

• Количество контактов: 4.
• Максимальное напряжение: до 700 В.
• Рабочее напряжение в цепях: не более 560 В.
• Сопротивление изолятора: не менее 1000 МОм.
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Тип соединителя: негерметичный, всеклиматический.
• Конструкция: низкочастотный цилиндрический разъём.

Материал корпуса в предоставленных данных конкретно не указан; обычно в таких изделиях применяются пластик или подобные полимерные материалы. Сведения о материале контактов, покрытии, степени защиты и механической износостойкости в описании отсутствуют, поэтому при проектировании их следует уточнять отдельно у поставщика.

Область применения и особенности эксплуатации

Соединитель 2РМТ14БПН4Г1А1В востребован в электронных устройствах и системах, где необходимо быстрое и надёжное соединение четырёх электрических цепей. Благодаря всеклиматическому исполнению он подходит для аппаратуры, работающей как в помещениях, так и на открытом воздухе, включая регионы с холодным и жарким климатом.

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет применять разъём в составе приборов, подверженных нагреву при работе, а также в оборудовании, эксплуатируемом при низких температурах. Высокое сопротивление изолятора не менее 1000 МОм снижает утечки между контактами и повышает надёжность передачи сигнала.

Поскольку разъём негерметичный, его не следует использовать в условиях прямого воздействия влаги, агрессивных сред или повышенного давления без дополнительной защиты. При монтаже важно соблюдать допустимое рабочее напряжение не более 560 В и учитывать максимальное напряжение до 700 В как предельный параметр, а не как рабочее значение.

Модель выпускалась в рамках серии 2РМТ14; в 2001 году производителем таких разъёмов могла выступать компания «Элекон». Артикул изделия — 2999. Сведения о стране производства, комплектации, сертификатах и гарантии в предоставленных данных отсутствуют.
