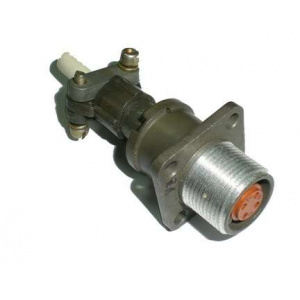

Назначение соединителя 2РМТ14БПН4Г1А1 «5»

Соединитель 2РМТ14БПН4Г1А1 «5» представляет собой цилиндрический низкочастотный негерметичный электрический соединитель серии 2РМТ. Изделие предназначено для объёмного монтажа и применяется в электрических цепях постоянного и переменного тока. Основное назначение — обеспечение надёжного электрического соединения проводников в составе кабельных сборок, блоков и устройств, где требуется компактная блочная установка с прямым кожухом.

Артикул товара — 2998. Категория — 2РМТ14. Производитель в предоставленных данных не указан. Соединитель относится к негерметичным изделиям, то есть не предназначен для работы в условиях прямого воздействия влаги, избыточного давления или агрессивных сред, требующих полной герметизации корпуса.

Подтверждённые технические особенности

Конструкция и параметры соединителя определяются маркировкой 2РМТ14БПН4Г1А1. Ниже перечислены подтверждённые характеристики, соответствующие этой маркировке.

• Условный размер корпуса — 14 мм.
• Вид кожуха — прямой (обозначение П).
• Вид корпуса — блочный (обозначение Б).
• Вид гайки патрубка — для неэкранированного кабеля (обозначение Н).
• Количество контактов — 4.
• Вид контактов — розетка (обозначение Г).
• Сочетание контактов — 1.
• Покрытие контактов — золото (обозначение А).
• Теплостойкость — 1, что соответствует диапазону рабочих температур от минус 100 до плюс 100 градусов Цельсия.
• Климатическое исполнение — всеклиматическое (обозначение В).
• Приемка — «5».

Указанные параметры являются частью единой системы обозначений серии 2РМТ и позволяют однозначно определить исполнение корпуса, тип контактов и условия эксплуатации изделия.

Вид контактов и покрытие

Соединитель оснащён контактами вида «розетка», что определяет его роль в составе соединительного узла: изделие принимает ответную часть. Покрытие контактов — золото, что обеспечивает стабильность переходного сопротивления и защиту контактных поверхностей от окисления. Количество контактов — четыре, сочетание контактов — 1.

Теплостойкость и климатическое исполнение

Теплостойкость 1 задаёт рабочий диапазон температур от минус 100 до плюс 100 градусов Цельсия. Всеклиматическое исполнение В означает, что соединитель рассчитан на эксплуатацию в различных климатических зонах в пределах указанного температурного диапазона при соблюдении условий, оговорённых для негерметичных изделий.

Применение и монтаж

Соединитель 2РМТ14БПН4Г1А1 «5» применяется в электрических цепях постоянного и переменного тока и может использоваться в различных условиях эксплуатации. Блочный корпус с прямым кожухом и гайкой патрубка для неэкранированного кабеля определяет способ установки: изделие монтируется в составе блока или кабельной сборки, а кабель подводится через патрубок без экранирующей оплётки.

Монтаж соединителя выполняется методом пайки. Это означает, что присоединение проводников к контактам производится паяльным соединением, что требует соответствующей подготовки проводов, соблюдения температурного режима пайки и последующей проверки качества соединения. Объёмный монтаж предполагает размещение соединителя в свободном пространстве корпуса или блока, а не на печатной плате.

Благодаря условному размеру корпуса 14 мм и четырём контактам изделие подходит для компактных узлов, где требуется передача сигналов или питания по нескольким цепям одновременно. Розеточное исполнение контактов определяет необходимость применения ответной части с контактами вида «вилка» соответствующего типоразмера и сочетания.

Условия эксплуатации и ограничения

Соединитель является негерметичным, поэтому при эксплуатации следует учитывать это ограничение. Всеклиматическое исполнение и теплостойкость 1 допускают работу в широком диапазоне температур, однако прямое воздействие влаги и агрессивных сред не предусмотрено конструкцией. Приемка «5» подтверждает приёмку изделия в соответствии с установленным порядком.

Для корректного применения необходимо учитывать совокупность параметров: вид корпуса, вид кожуха, вид гайки патрубка, количество и вид контактов, покрытие, теплостойкость и климатическое исполнение. Только полное соответствие этим характеристикам ответных частей и условий монтажа обеспечивает надёжную работу соединителя в составе электрической цепи.
