Назначение соединителя

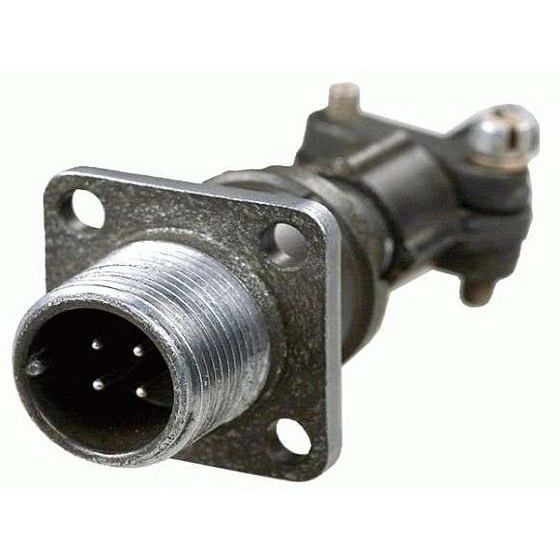

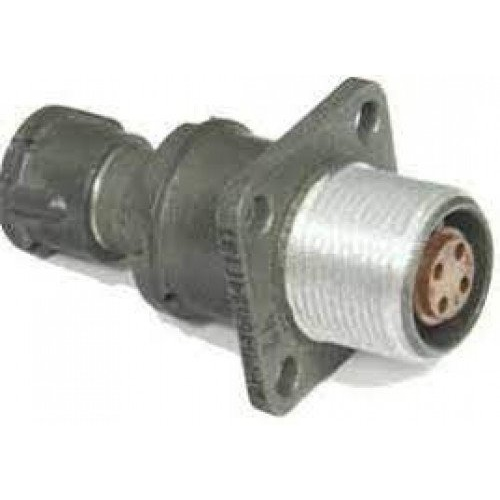

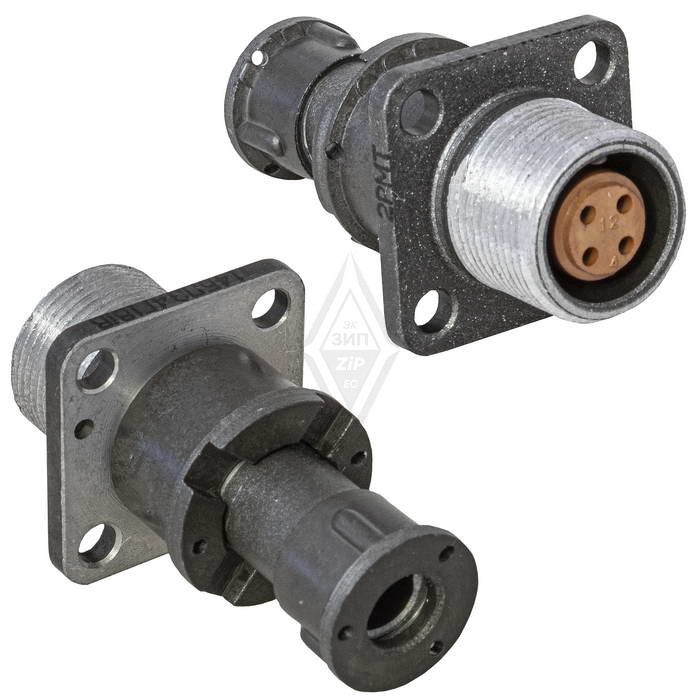

2РМТ14БПЭ4Ш1В1В — цилиндрический низкочастотный соединитель (разъём‑вилка) отечественного производства, выпускаемый под брендом «Элекон». Изделие относится к серии 2РМТ — цилиндрическим низкочастотным разъёмам, предназначенным для работы в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц.

Основное назначение разъёма — внутренний объёмный монтаж в радиоэлектронной аппаратуре, которая в процессе эксплуатации подвергается механическим и климатическим воздействиям. Экранированное исполнение корпуса снижает влияние внешних помех и обеспечивает стабильную передачу сигнала в цепях питания и коммутации.

Конструктивные особенности

Разъём выполнен в типоразмере 14 и представляет собой блочную вилку с прямым патрубком для экранированного кабеля. Корпус изделия металлический, изолятор изготовлен из карболита. Такое сочетание материалов обеспечивает механическую прочность и электрическую изоляцию контактной группы.

Вид сочленения — резьбовой, с накидной гайкой. Ресурс по количеству допустимых сочленений составляет порядка нескольких сотен циклов, что соответствует применению в аппаратуре, где разъём подключается периодически, а не при каждой операции.

Контактная группа включает 4 контакта диаметром около 1 мм. Контакты, как правило, имеют серебряное покрытие, что снижает переходное сопротивление и повышает надёжность электрического соединения.

Способ монтажа — объёмный; соединение проводников с контактами обычно выполняется пайкой.

Технические характеристики

• Количество контактов: 4.
• Диаметр контактов: около 1 мм.
• Максимальное рабочее напряжение: до 560 В.
• Максимальный ток на контакт: до 8 А.
• Сопротивление изоляции: не менее 1000 МОм, по отдельным данным — до 5000 МОм.
• Диапазон рабочих температур: от примерно минус 60 °C до плюс 100 °C.
• Частотный диапазон: до примерно 3 МГц.
• Исполнение: экранированное, всеклиматическое.

Область применения

Благодаря металлическому экранированному корпусу, широкому температурному диапазону и стойкости к механическим воздействиям соединитель 2РМТ14БПЭ4Ш1В1В применяется в радиоэлектронной аппаратуре различного назначения. Он подходит для коммутации цепей питания и сигнальных цепей низкой частоты внутри блоков и стоек, а также для подключения экранированного кабеля через прямой патрубок.

Изделие используется в составе аппаратуры, работающей в условиях переменных температур и вибраций. Артикул товара — 50223, категория — 2РМТ14, производитель — «Элекон».
