Назначение и область применения

2РМТ14БПЭ4Ш1А1В представляет собой вилку блочную (приборную), предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре общего и специального назначения.

Конструкция обеспечивает надёжную работу в сложных условиях эксплуатации, включая повышенную влажность и вибрационные нагрузки. Всеклиматическое исполнение позволяет использовать вилку в составе оборудования, работающего в различных климатических зонах.

Технические характеристики

• Количество контактов: 4
• Максимальная токовая нагрузка на одиночный контакт: 8 А
• Общая максимальная токовая нагрузка: 27 А
• Рабочее напряжение: до 560 В или до 700 В в зависимости от конкретного применения
• Сопротивление контактов: не более 0,005 Ом
• Материал контактов: золото или серебро
• Ёмкость между контактами: не более 6 пФ
• Сопротивление изоляции: не менее 5000 МОм
• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия

Конструктивные особенности

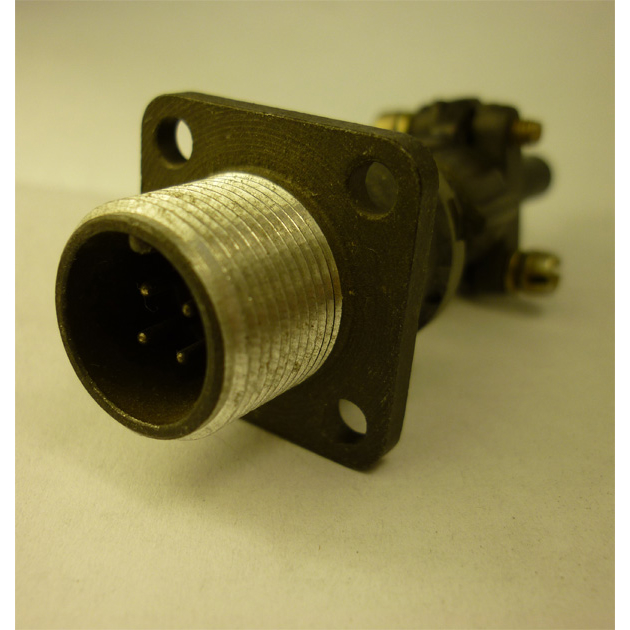

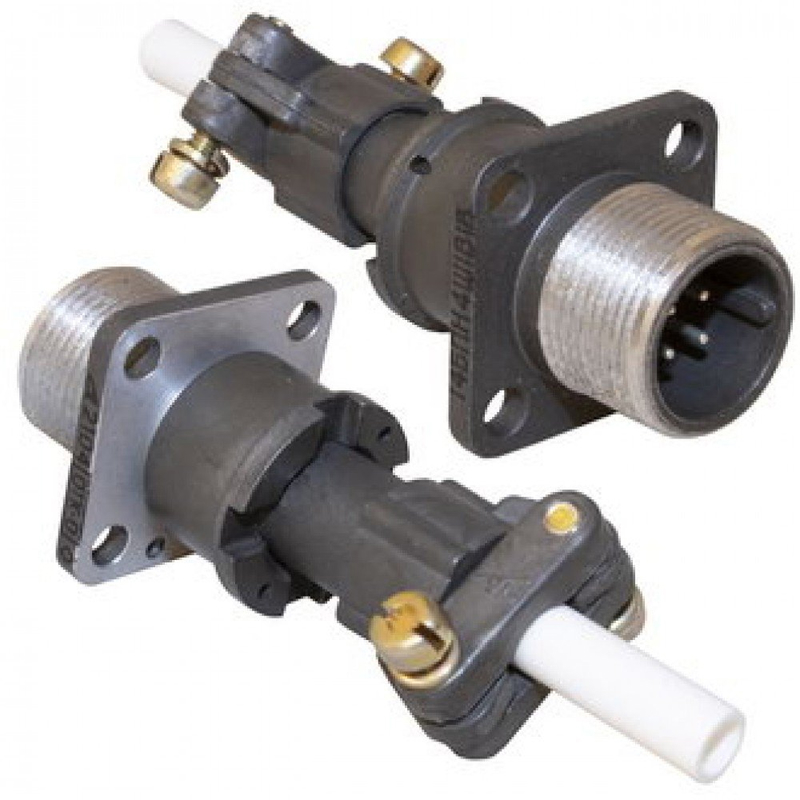

Корпус вилки выполнен в блочном (приборном) исполнении. Патрубок имеет прямой тип, а гайка патрубка предназначена для экранированного кабеля. Покрытие контактов — золото, что способствует стабильности переходного сопротивления и защите от коррозии.

Малые значения ёмкости между контактами и высокое сопротивление изоляции делают изделие пригодным для цепей с частотами до 3 МГц, где важны минимальные потери и отсутствие паразитных связей.

Применение и условия эксплуатации

Вилка используется в составе разъёмных соединений различных видов электро- и радиоаппаратуры. Она обеспечивает надёжный контакт при воздействии вибраций и повышенной влажности благодаря всеклиматическому исполнению и стойкости к температурным перепадам в диапазоне от минус 60 до плюс 100 градусов Цельсия.

Область применения охватывает как аппаратуру общего назначения, так и специальные изделия, где требуется коммутация цепей с токами до 8 А на контакт и суммарной нагрузкой до 27 А при рабочем напряжении до 560 В или 700 В.
