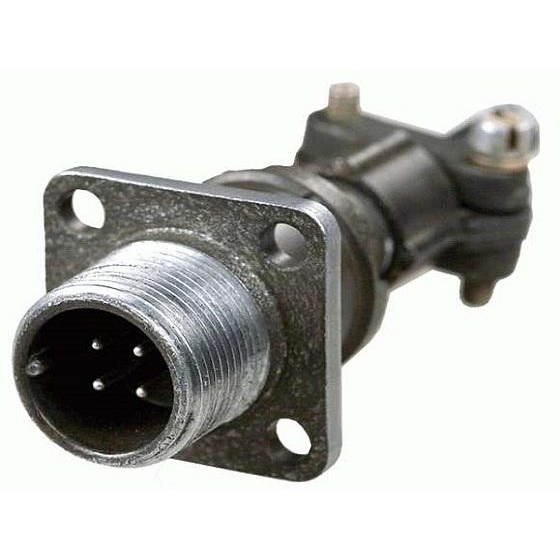

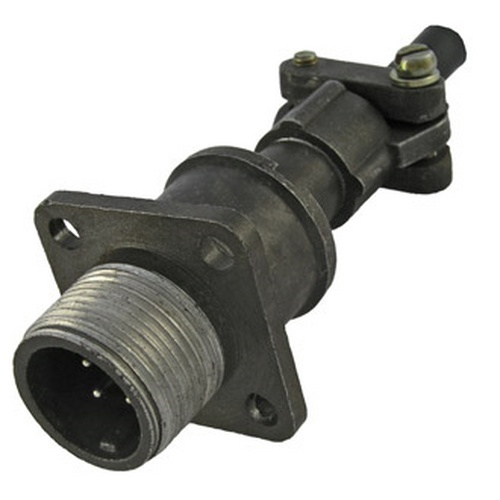

2РМТ14БПЭ4Ш1 — это цилиндрический низкочастотный негерметичный тропикоустойчивый разъем серии 2РМТ с резьбовой фиксацией. Он предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц.

Расшифровка обозначения

Разъем имеет условный размер корпуса 14 мм, блочный (приборный) тип корпуса (Б), прямой патрубок (П), гайку для экранированного кабеля (Э), 4 контакта, тип вилки (Ш), сочетание контактов 1 и покрытие контактов серебром (предположительно В). Диаметр контактов составляет 1 мм.

Технические характеристики

Максимальное рабочее напряжение достигает 560–700 В, токовая нагрузка на контакт — до 7 А. Рабочий диапазон температур — от -60 до +100 °C, сопротивление изоляции — не менее 1000 МОм, количество сочленений-расчленений — 500, минимальная наработка — 5000 часов. Соединитель всеклиматического исполнения В2.1 по ГОСТ 15150-69, устойчив к вибрациям (1–5000 Гц), ударам и повышенной влажности.

Применение

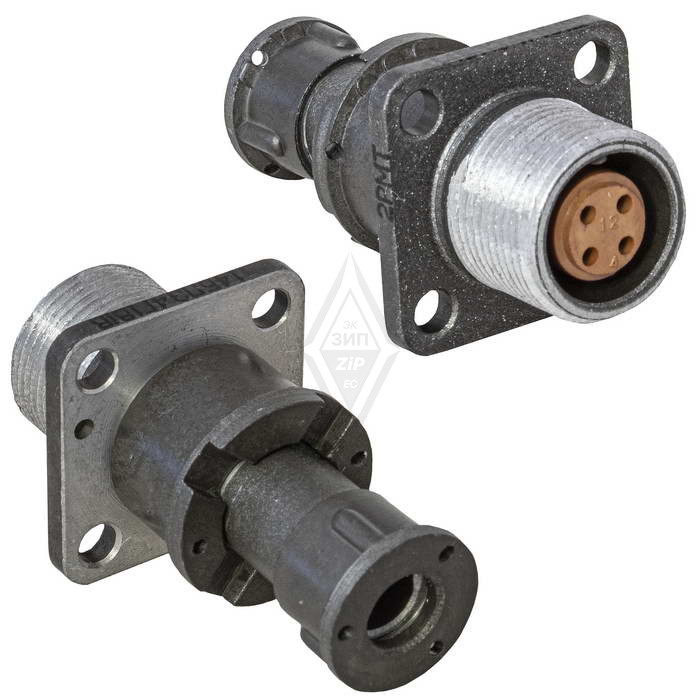

Используется для внутреннего объемного или пайкового монтажа в приборах, подходит для экранированного кабеля, тропикоустойчив и надежен в суровых условиях. Состоит из вилки и розетки, блочного или кабельного исполнения.
