Назначение и область применения

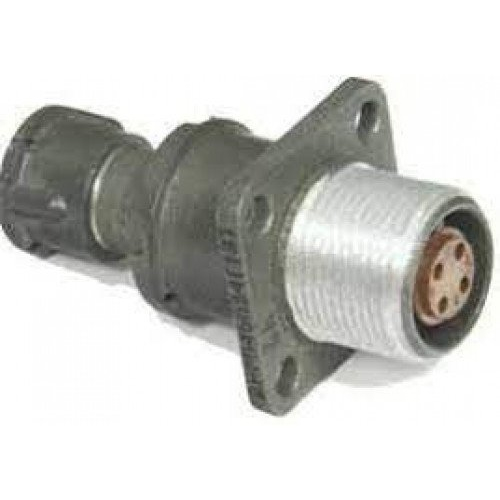

Розетка 2РМТ14БПЭ4Г1В1В — цилиндрический негерметичный низкочастотный разъём серии 2РМТ, выполненный в блочном исполнении приборного типа по стандарту ГЕ0.364.126ТУ. Изделие предназначено для соединения цепей постоянного и переменного тока с частотой до примерно 3 МГц в аппаратуре радиоэлектронной и измерительной техники.

Розетка служит приборной частью соединителя и применяется для внутреннего монтажа в блоках и приборах, а не для кабельного оконцевания. Такое исполнение позволяет устанавливать разъём непосредственно на корпус или шасси блока, обеспечивая удобное подключение ответной части при обслуживании и замене узлов.

Конструкция и типоразмер

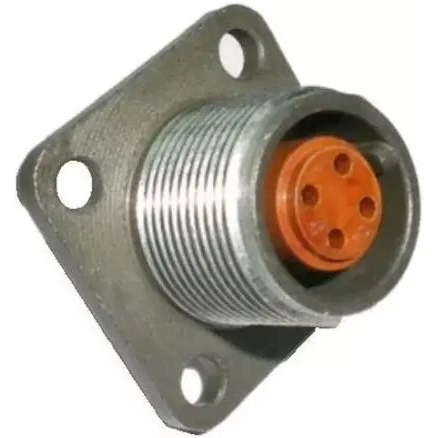

Типоразмер по корпусу — 14, блочный корпус приборной розетки. Контактная часть включает 4 контакта диаметром около 1,0 мм, размещённых в изоляторе, который обычно изготовлен из карболита или аналогичного материала.

Корпус металлический, часто с оксидированным серым покрытием, изолятор, как правило, коричневого цвета. Розетка состыковывается с соответствующей вилкой 2РМТ того же типоразмера и числа контактов. Соединение обеспечивается резьбовым замком, а корпуса имеют поляризацию (одношпоночная), что исключает неправильное состыкование.

Электрические характеристики

• Рабочее напряжение — до 560 В постоянного и переменного тока.
• Номинальный ток на один контакт — до 8 А.
• Суммарный ток на весь соединитель — до порядка 27 А.
• Электрическая прочность изоляции — около 1850 В при испытаниях.

Перечисленные параметры определяют область применения розетки: цепи питания и сигнальные цепи низкой частоты в блочной аппаратуре, где требуется компактный соединитель с умеренными токовыми нагрузками.

Условия эксплуатации и ресурс

Разъём относится к всеклиматическому тропикоустойчивому исполнению, рассчитан на температуру до примерно 100 °C и перепады влажности. Заявленное число сочленений–расчленений — не менее 500 циклов, гамма-процентный срок сохраняемости при γ = 99,5% обычно составляет около 15 лет.

Монтаж и совместимость

Розетка выполняет функцию приборной части и монтируется в блоке или приборе. Для состыковки требуется ответная вилка 2РМТ того же типоразмера по корпусу и с тем же числом контактов. Резьбовой замок обеспечивает надёжную фиксацию соединения, а одношпоночная поляризация корпусов предотвращает ошибку при подключении.

Приёмка и обозначение

Изделие поставляется с приёмкой «5», что подтверждает его соответствие установленным требованиям для применения в ответственной аппаратуре. Артикул товара — 70156, категория — 2РМТ14. Производитель в предоставленных данных не указан.
