Назначение соединителя

2РМТ14БПЭ4Г1В1В «ОС» — это цилиндрический низкочастотный негерметичный соединитель всеклиматического исполнения. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Прибор применяется для внутреннего монтажа в электро- и радиоаппаратуре специального и общего назначения.

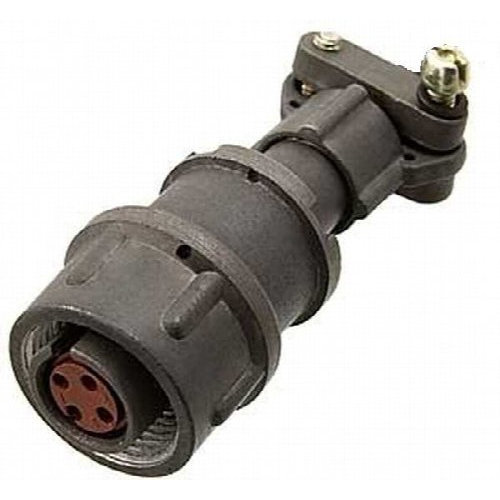

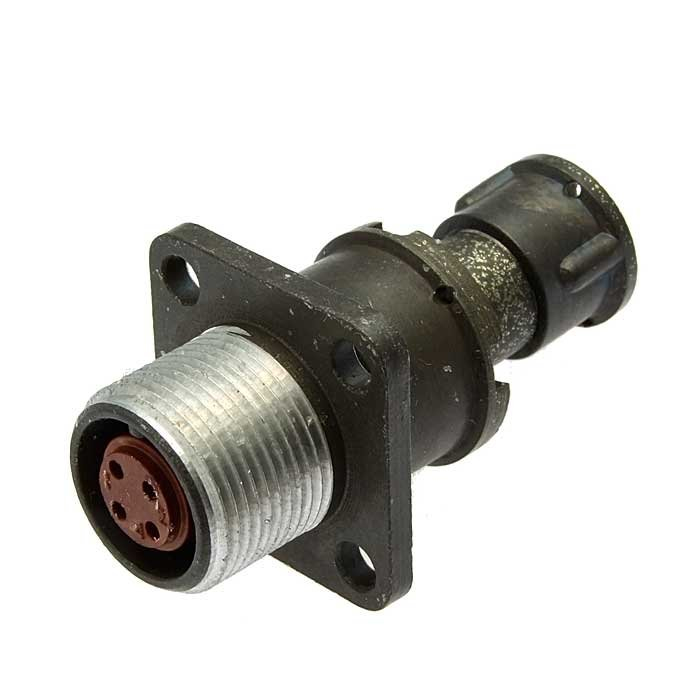

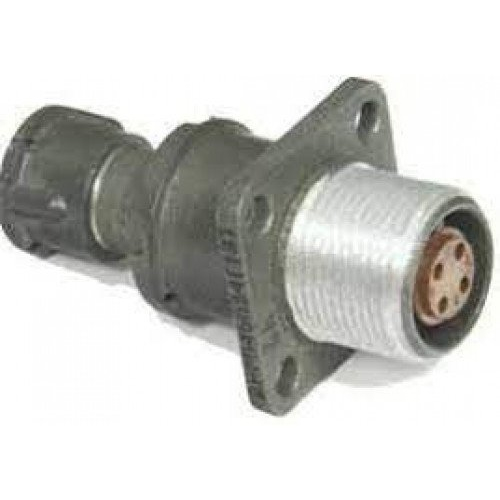

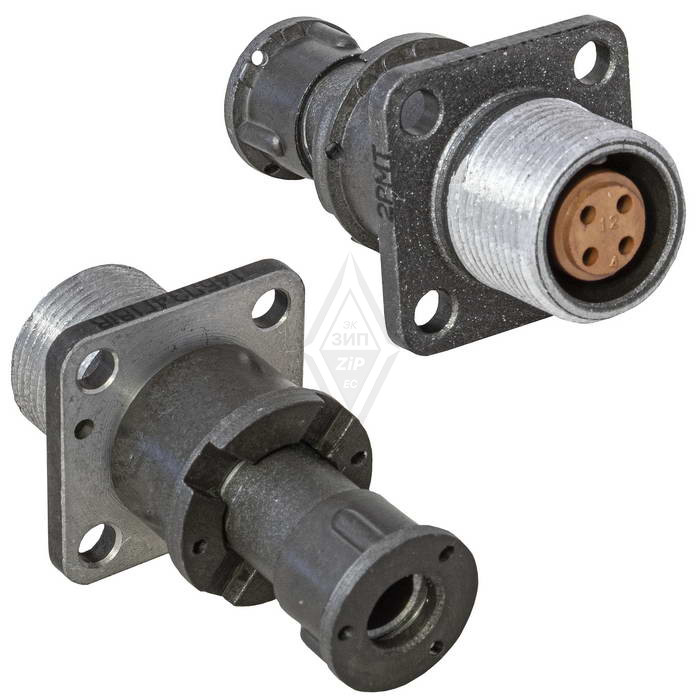

Конструктивно изделие представляет собой приборную (блочную) розетку с четырьмя контактами. Соединитель рассчитан на эксплуатацию в составе ответственных электрических соединений, где требуется стабильная передача сигнала и питания при повышенных требованиях к надёжности контакта.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя, определяющие его применение в составе аппаратуры.

• Количество контактов — 4 штуки.
• Диаметр контактов — 1 мм.
• Покрытие контактов — серебряное, маркировка В1В.
• Условный размер корпуса — 14 мм.
• Тип патрубка — прямой (П), с гайкой для экранированного кабеля (Э).
• Габариты: диаметр D равен 14 мм, размер A равен 17 мм, размер B равен 24 мм, максимальная длина Lmax равна 34 мм.
• Теплостойкость — до 100 градусов Цельсия.
• Максимальное рабочее напряжение — 560 В.
• Ток на контакт — до 8 А, суммарный ток — до 27 А.
• Сопротивление контактов — не более 0,005 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 1850 В.
• Наработка — не менее 5000 часов.
• Срок сохраняемости — 15 лет.

Конструктивные особенности и применение

Соединитель имеет резьбовое сочленение с одношпоночной поляризацией. Такое решение исключает неправильное подключение и обеспечивает надёжную фиксацию ответной части. Конструкция патрубка с гайкой рассчитана на использование экранированных кабелей, что важно для защиты цепей от помех.

Негерметичное исполнение предполагает эксплуатацию в условиях, где не требуется полная герметизация корпуса, однако всеклиматическое исполнение допускает работу в различных климатических зонах. Прибор устойчив к температуре до 100 градусов Цельсия, что расширяет диапазон его применения в аппаратуре, подверженной нагреву.

Область применения охватывает внутренний монтаж электро- и радиоаппаратуры специального и общего назначения. Соединитель подходит для цепей постоянного и переменного тока с частотой до 3 МГц, где требуется передача тока до 8 А на контакт и суммарно до 27 А.

Приёмка и нормативная база

Исполнение «ОС» соответствует техническим условиям ГЕ0.364.126 ТУ или аналогичным документам. Год выпуска, указанный в характеристиках, — 2026. Приёмка выполнена по варианту «ОС».

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление не более 0,005 Ом, а высокая электрическая прочность изоляции 1850 В и сопротивление изоляции не менее 5000 МОм гарантируют безопасную работу в цепях с рабочим напряжением до 560 В.

Краткое резюме

1. 2РМТ14БПЭ4Г1В1В «ОС» — приборная розетка с 4 контактами диаметром 1 мм.
2. Корпус размером 14 мм, прямой патрубок с гайкой под экранированный кабель.
3. Рабочее напряжение до 560 В, ток на контакт до 8 А, суммарный ток до 27 А.
4. Всеклиматическое исполнение, теплостойкость до 100 градусов Цельсия.
5. Наработка не менее 5000 часов, срок сохраняемости 15 лет.
6. Соответствие техническим условиям ГЕ0.364.126 ТУ или аналогичным.
