Назначение соединителя

Разъем 2РМТ14БПЭ4Г1В1В относится к серии 2РМТ и представляет собой цилиндрический низкочастотный негерметичный тропикоустойчивый соединитель. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Такие соединители применяются в электро- и радиоаппаратуре специального и общего назначения, где требуется надежная коммутация при воздействии неблагоприятных климатических факторов.

Модель выпущена в 2013 году в Китае и имеет маркировку «Лтава». Указанная маркировка и год выпуска позволяют идентифицировать партию, однако без дополнительных сведений о производителе или сертификации судить о соответствии стандартам не представляется возможным.

Расшифровка обозначения

Структура обозначения 2РМТ14БПЭ4Г1В1В содержит полную информацию о конструктивных особенностях соединителя. Каждый символ указывает на конкретный параметр изделия.

• 2РМТ — низкочастотный цилиндрический негерметичный тропикоустойчивый соединитель.
• 14 — условный размер корпуса, равный 14 мм.
• Б — приборный (блочный) вид корпуса.
• П — прямой вид патрубка.
• Э — гайка патрубка для экранированного кабеля.
• 4 — количество контактов.
• Г — часть соединителя: розетка.
• 1 — диаметр контактов, равный 1 мм.
• В — покрытие контактов: серебро.
• 1 — теплостойкость до плюс 100 градусов Цельсия.
• В — всеклиматическое исполнение.

Технические характеристики

Электрические и эксплуатационные параметры соединителя определяют области его применения и допустимые режимы работы.

• Максимальное рабочее напряжение: 560 В, в некоторых источниках указано до 700 В.
• Максимальная токовая нагрузка на одиночный контакт: 8 А.
• Суммарная токовая нагрузка на соединитель: 27 А.
• Сопротивление изоляции: не менее 5000 МОм, в некоторых источниках указано не менее 1000 МОм.
• Электрическая прочность изоляции: 1850 В.
• Минимальная наработка: 5000 часов.
• Количество сочленений-расчленений: 500.
• Срок сохраняемости: 15 лет, в некоторых источниках указано 25 лет.

Условия эксплуатации

Соединитель рассчитан на работу в жестких климатических и механических условиях, что подтверждается всеклиматическим исполнением и тропикоустойчивым исполнением корпуса.

• Температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия.
• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 метров на секунду в квадрате.
• Механический удар: пиковое ударное ускорение до 5000 метров на секунду в квадрате для одиночного действия и до 1000 метров на секунду в квадрате для многократного действия.

Применение и особенности конструкции

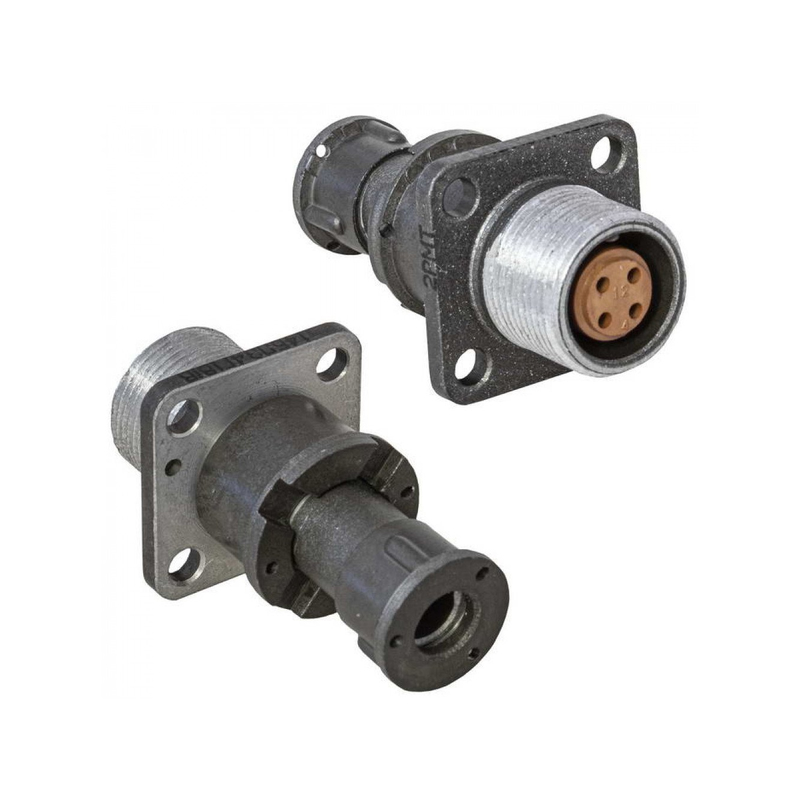

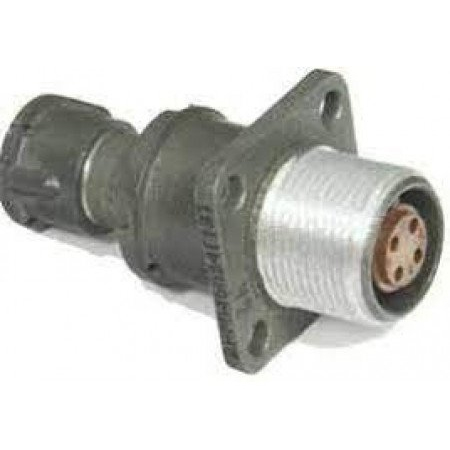

Розетка 2РМТ14БПЭ4Г1В1В применяется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Приборный (блочный) корпус позволяет устанавливать соединитель непосредственно на корпус прибора, а прямой патрубок с гайкой для экранированного кабеля обеспечивает надежное крепление экранированного кабеля и сохранение целостности экрана.

Четыре контакта диаметром 1 мм с серебряным покрытием обеспечивают стабильное электрическое соединение с низким переходным сопротивлением. Негерметичное исполнение не предназначено для работы под водой или при повышенном давлении, однако тропикоустойчивое исполнение защищает от влажности, плесени и других факторов тропического климата. Соединитель выдерживает 500 циклов сочленения-расчленения, что соответствует требованиям большинства задач по коммутации в аппаратуре длительного использования.
