Назначение разъёма 2РМТ14БПЭ4Г1В1В

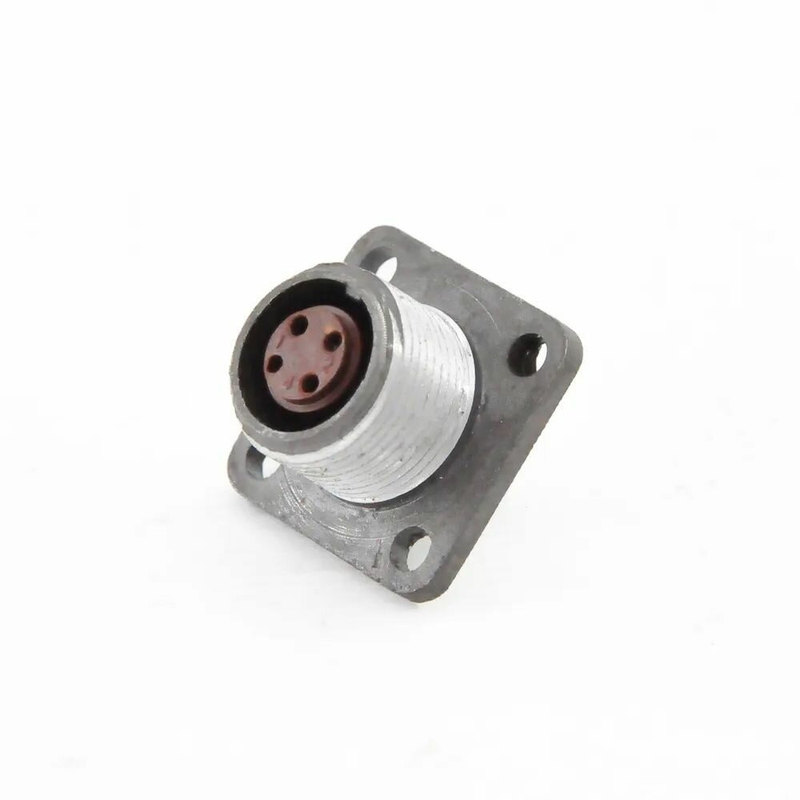

2РМТ14БПЭ4Г1В1В — цилиндрический низкочастотный разъём производства компании «Элекон» (Казань). Изделие выполнено в виде блочной розетки с прямым патрубком и карболитовым корпусом. Разъём предназначен для коммутации цепей постоянного и переменного тока частотой до 3 МГц и рассчитан на внутренний объёмный монтаж в составе промышленной электронной аппаратуры и приборов.

Модель относится к категории 2РМТ14 и поставляется под артикулом 80251. Конструкция ориентирована на применение в тех случаях, когда требуется надёжное электрическое соединение при воздействии вибраций, ударов и повышенных температур.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного исполнения разъёма. Они определяют его электрические возможности и область допустимого применения.

• Количество контактов — 4, диаметр каждого контакта 1 мм.
• Рабочий ток — до 8 А на контакт и до 27 А на весь разъём.
• Рабочее напряжение — до 560 В, максимальное напряжение — 700 В.
• Сопротивление контактов — не более 0,005 Ом.
• Электрическая прочность изоляции — до 1850 В.
• Сопротивление изоляции — 5000 МОм.
• Покрытие контактов — серебро или золото.
• Поляризация корпусов — одношпоночная.
• Масса изделия — около 14,5 г.

Перечисленные значения позволяют использовать разъём в цепях с умеренными токами и напряжениями, где важны стабильность переходного сопротивления и высокая изоляционная способность.

Условия эксплуатации и устойчивость к внешним воздействиям

Разъём рассчитан на работу в жёстких условиях. Он выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 50 g, механические удары с ускорением до 500 g однократного действия, а также акустические шумы уровнем до 170 дБ. Теплостойкость изделия достигает 100 градусов Цельсия.

Совокупность этих параметров делает модель пригодной для монтажа в оборудовании, которое подвергается интенсивным механическим нагрузкам и перепадам температуры в пределах указанного диапазона.

Применение

Разъём 2РМТ14БПЭ4Г1В1В используется в промышленной электронике и приборостроении для надёжного соединения в жёстких условиях, включая вибрации и удары. Он подходит для внутреннего объёмного монтажа, где требуется компактное цилиндрическое соединение с фиксированной поляризацией корпуса.

Изделие соответствует ГОСТам и техническим условиям ГЕ0.364.126 ТУ. Это подтверждает его пригодность для применения в ответственных узлах, где предъявляются требования к стандартизированным электрическим и эксплуатационным параметрам.

Области использования

1. Промышленная электроника и силовые блоки с токами до 27 А на разъём.
2. Приборы и устройства, работающие в условиях вибрации и ударов.
3. Внутренний объёмный монтаж в корпусах аппаратуры.
4. Цепи постоянного и переменного тока частотой до 3 МГц.

Комплектация и особенности конструкции

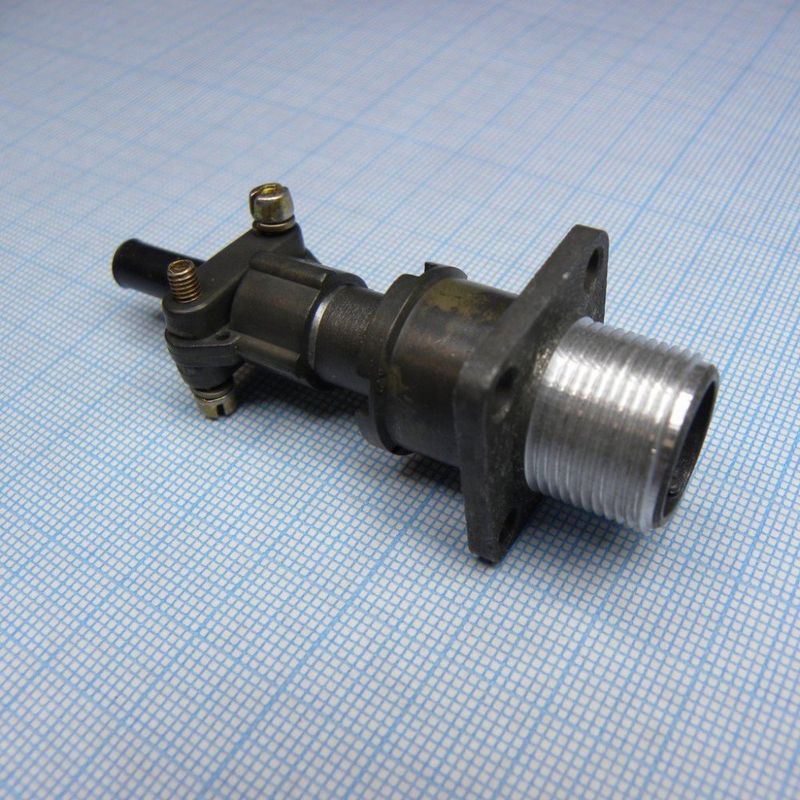

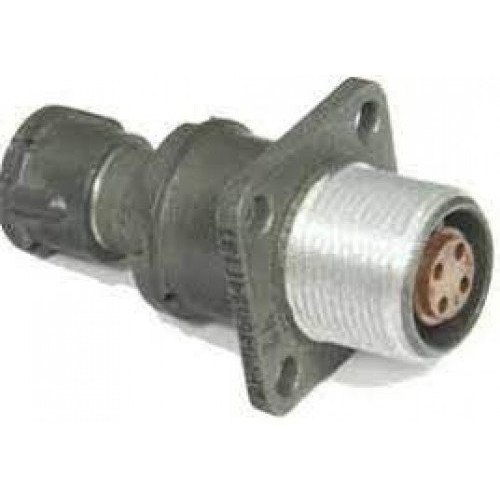

Изделие представляет собой блочную розетку с прямым патрубком и карболитовым корпусом. Поляризация корпусов одношпоночная, что исключает неправильное сочленение. Покрытие контактов выполняется из серебра или золота в зависимости от исполнения. Масса разъёма составляет около 14,5 г, что облегчает его применение в малогабаритной аппаратуре.

Данные о наличии и сроках поставки приведены в каталоге: на 2025 год указано 88 штук, на 2025–2026 годы — 158 штук.
