Назначение

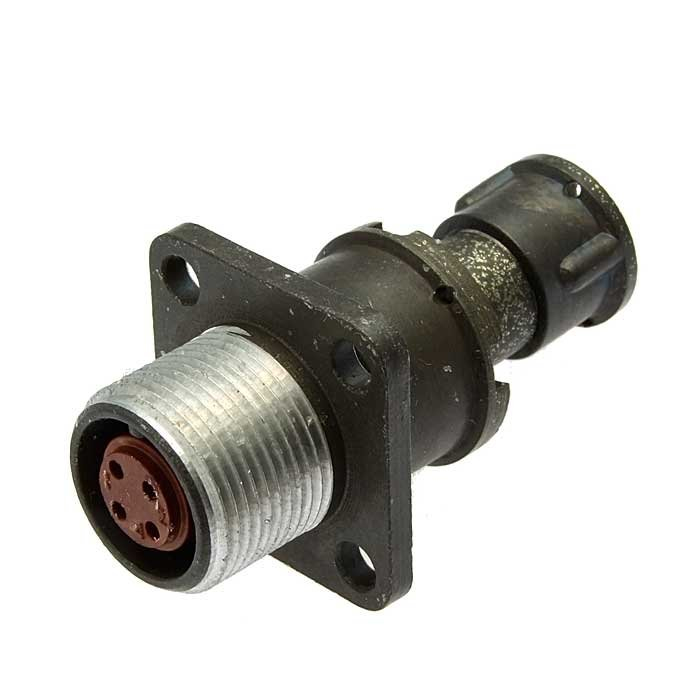

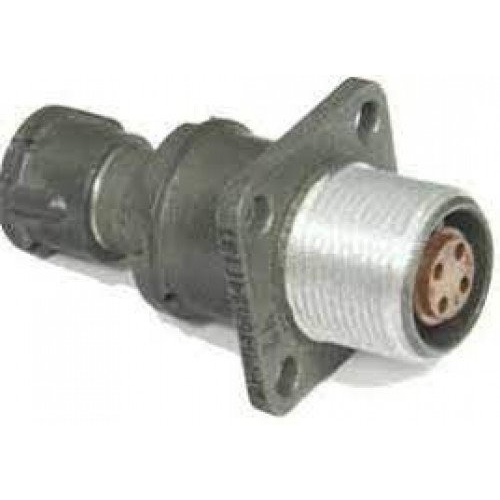

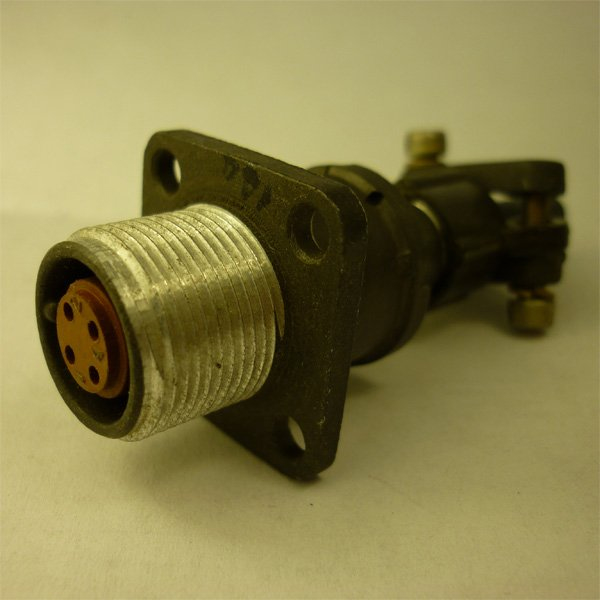

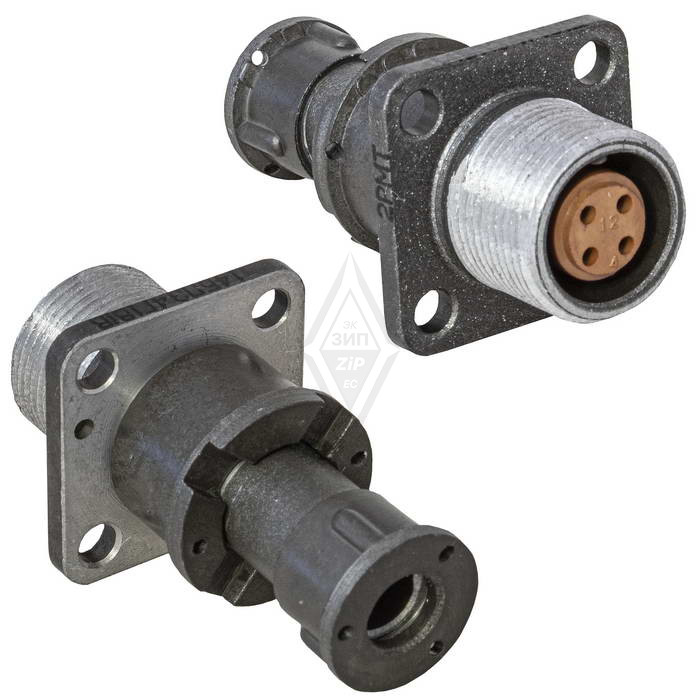

2РМТ14БПЭ4Г1В1В — это приборная розетка (соединитель) производства компании «Элекон» из серии цилиндрических низкочастотных разъёмов 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Розетка применяется в составе приборов, оборудования и кабельных сборок, где необходимо обеспечить надёжное и стабильное электрическое соединение при воздействии интенсивных механических нагрузок.

Конструктивно соединитель выполнен в блочном исполнении с прямым патрубком под экранированный кабель, что позволяет использовать его в схемах, чувствительных к электромагнитным помехам. Поляризация корпусов выполнена одношпоночной, что исключает неправильное сочленение ответных частей.

Подтверждённые особенности и технические характеристики

Ниже перечислены параметры, заявленные для данной модели, без округления и домысливания.

• Количество контактов — 14, тип контактов — гнездо.
• Максимальное рабочее напряжение — 560 В.
• Ток на один контакт — до 8 А при диаметре контакта 1 мм.
• Суммарный ток на весь разъём — до 27 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность (испытательное напряжение) — 1850 В.
• Материал основания — карболит, корпус — алюминиевый.
• Монтаж — внутренний объёмный.
• Теплостойкость — до 100 °С.
• Срок службы — не менее 5000 часов наработки и 500 циклов сочленения-расчленения.
• Гамма-процентный срок сохраняемости — 15 лет.
• Год выпуска, указанный в карточке товара — 2017.

Устойчивость к механическим и акустическим воздействиям

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с амплитудой ускорения 50 g. Дополнительно нормируется стойкость к акустическим шумам уровнем до 170 дБ и к механическим ударам с ускорением до 500 g. Такие показатели определяют применимость розетки в условиях интенсивной тряски, ударов и мощного звукового давления.

Применение

Розетки серии 2РМТ14БПЭ4Г1В1В используются в приборах и оборудовании, где требуется надёжное соединение с высокой вибро- и ударопрочностью. К типовым областям относятся военная и промышленная техника, бортовые и наземные системы, а также другие изделия, работающие в жёстких условиях эксплуатации.

Благодаря экранированному патрубку и металлическому корпусу соединитель подходит для цепей, где важны помехозащищённость и механическая прочность. Одношпоночная поляризация и блочное исполнение упрощают сборку и обслуживание кабельных жгутов, а внутренний объёмный монтаж обеспечивает надёжную заделку проводников внутри корпуса.

Краткое резюме

1. Приборная розетка с 14 гнёздными контактами и алюминиевым корпусом.
2. Рабочее напряжение до 560 В, ток до 8 А на контакт и до 27 А на разъём.
3. Высокая стойкость к вибрации, ударам и акустическим шумам.
4. Ресурс — не менее 5000 часов и 500 циклов сочленения.
5. Срок сохраняемости — 15 лет, теплостойкость — до 100 °С.
