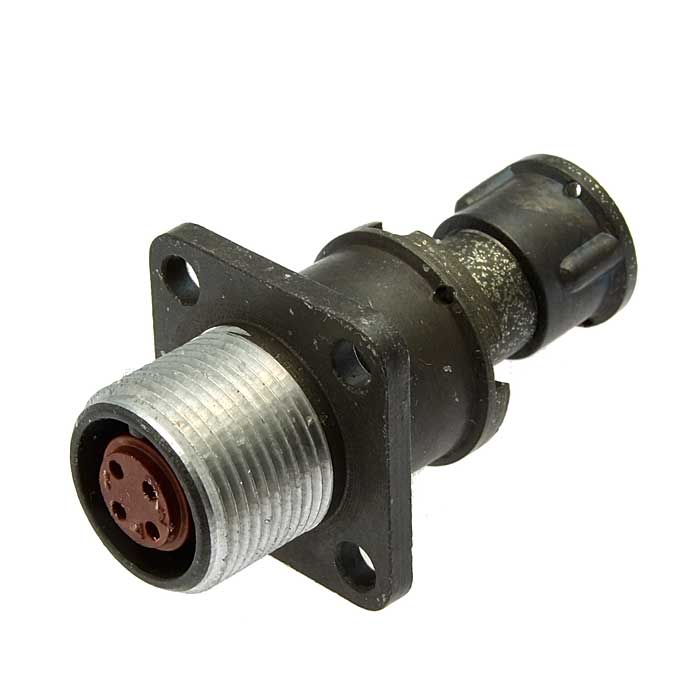

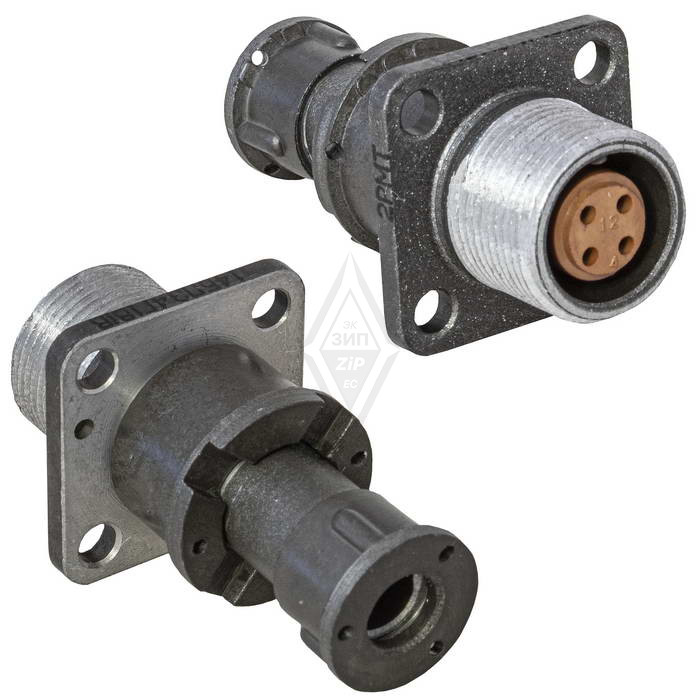

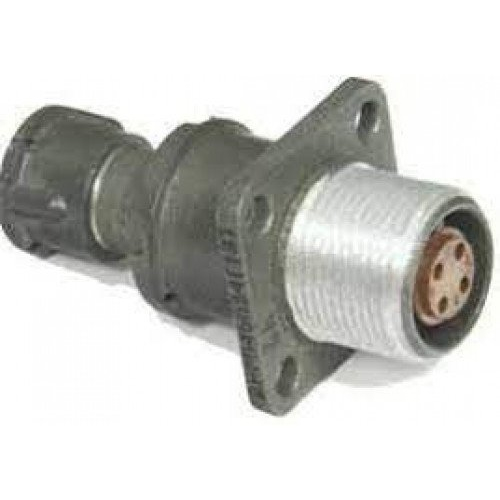

Назначение соединителя 2РМТ14БПЭ4Г1А1В «ОС»

Соединитель 2РМТ14БПЭ4Г1А1В «ОС» относится к серии цилиндрических низкочастотных негерметичных разъёмов типа 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Применяется для внутреннего монтажа и имеет всеклиматическое исполнение, что позволяет использовать его в аппаратуре, эксплуатируемой в различных климатических зонах.

Маркировка «ОС» обозначает приёмку по особым требованиям, то есть изделие прошло дополнительный контроль качества и признано соответствующим установленным требованиям для ответственных применений. Такой соединитель востребован в приборостроении, радиоэлектронике и промышленном оборудовании, где требуется надёжное электрическое соединение при повышенных требованиях к стабильности параметров.

Конструктивные особенности и расшифровка обозначения

Обозначение 2РМТ14БПЭ4Г1А1В построено по стандартной схеме и содержит полный набор конструктивных признаков изделия. Ниже приведены подтверждённые характеристики, соответствующие каждому элементу маркировки.

• Тип соединителя — 2РМТ, цилиндрический низкочастотный разъём.
• Условный размер корпуса — 14.
• Вид корпуса — блочный (Б).
• Вид патрубка — прямой (П).
• Вид гайки патрубка — для экранированного кабеля (Э).
• Количество контактов — 4.
• Часть соединителя — розетка (Г).
• Диаметр контактов — 1 мм.
• Покрытие контактов — золото (А).
• Теплостойкость — до плюс 100 градусов Цельсия.
• Климатическое исполнение — всеклиматическое (В).

Корпус блочного исполнения предназначен для установки непосредственно на приборной панели или в блоке аппаратуры. Прямой патрубок с гайкой для экранированного кабеля обеспечивает надёжное крепление кабельного ввода и возможность подключения экранированного провода, что важно для защиты от помех. Золотое покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость.

Электрические параметры

Соединитель рассчитан на максимальное рабочее напряжение до 560 В. Допустимая токовая нагрузка на одиночный контакт составляет до 8 А, а суммарная максимальная токовая нагрузка на соединитель — до 27 А. Сопротивление контактов не превышает 0,005 Ом, что гарантирует минимальные потери при передаче сигнала и питания.

Емкость между контактами не более 6 пикофарад, а сопротивление изоляции составляет не менее 5000 МОм в нормальных климатических условиях. Такие значения обеспечивают высокую степень развязки цепей и пригодность изделия как для цепей питания, так и для передачи низкочастотных сигналов.

Условия эксплуатации и механическая стойкость

Рабочий диапазон температур окружающей среды — от минус 60 до плюс 100 градусов Цельсия. Всеклиматическое исполнение и указанная теплостойкость позволяют эксплуатировать соединитель как в условиях низких температур, так и при нагреве до верхней границы диапазона. Это делает изделие пригодным для аппаратуры, работающей на открытых площадках, в неотапливаемых помещениях и в составе транспортируемой техники.

Соединитель устойчив к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением 490 метров на секунду в квадрате, а также к механическим ударам. Такая стойкость подтверждает возможность применения изделия в условиях интенсивной тряски и ударных нагрузок, характерных для подвижных объектов и промышленного оборудования.

Области применения

Благодаря совокупности характеристик соединитель 2РМТ14БПЭ4Г1А1В «ОС» применяется для внутреннего монтажа электрических цепей в блоках и приборах. Он подходит для подключения экранированных кабельных линий, цепей питания с токами до 8 А на контакт и низкочастотных сигнальных цепей с частотой до 3 МГц.

1. Приборы и блоки радиоэлектронной аппаратуры.
2. Промышленное оборудование с повышенными требованиями к вибро- и ударостойкости.
3. Аппаратура, эксплуатируемая в широком диапазоне климатических условий.
4. Ответственные применения, где требуется приёмка по особым требованиям.

Изделие поставляется под артикулом 3014 в категории 2РМТ14. Соединитель является розеткой с четырьмя контактами диаметром 1 мм, что позволяет использовать его в качестве ответной части блочного разъёма при организации кабельных вводов с экранированием.
