Назначение и область применения

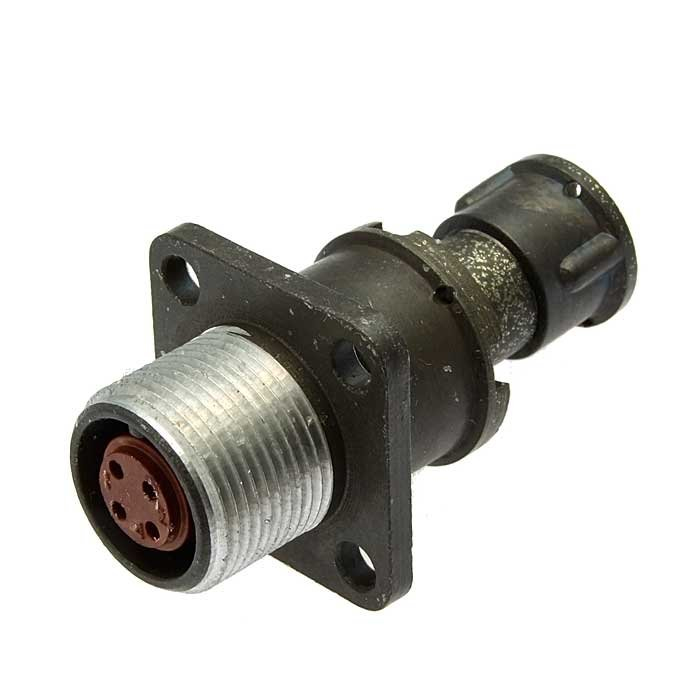

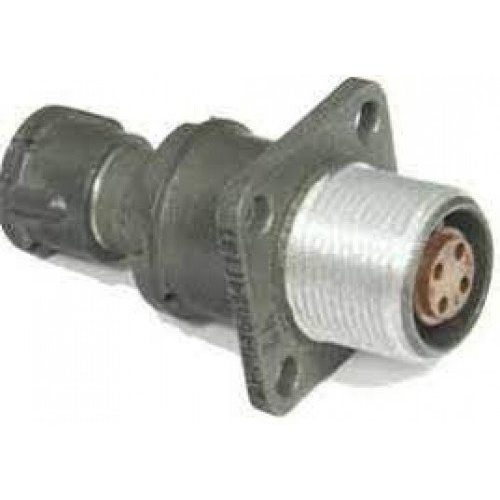

2РМТ14БПЭ4Г1А1В — блочная приборная розетка серии низкочастотных цилиндрических разъёмов 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется в качестве приборной части соединителя (розетки), которая устанавливается на панели или шасси аппарата.

Разъём рассчитан на внутренний монтаж и относится к всеклиматическому исполнению, что подтверждается соответствием требованиям ТУ ГЕ0.364.126 (АШДК.434410.062 ТУ). Такое исполнение допускает эксплуатацию в различных климатических зонах, включая районы с тропическим климатом.

Основные сферы применения — радиоэлектронная аппаратура, приборы и устройства, где требуется компактное, надёжное и ремонтопригодное электрическое соединение с экранированием кабеля. Розетка служит неподвижной частью разъёма, ответная вилка подключается к ней со стороны кабеля.

Расшифровка обозначения 2РМТ14БПЭ4Г1А1В

Буквенно-цифровое обозначение содержит полную информацию о конструкции и характеристиках изделия:

• 2РМТ — серия: цилиндрический низкочастотный негерметичный тропикоустойчивый соединитель.
• 14 — условный размер корпуса (посадочный диаметр 14 мм).
• Б — блочный (приборный) вид корпуса, то есть панельная розетка.
• П — прямой патрубок (кожух).
• Э — гайка и патрубок под экранированный кабель.
• 4 — количество контактов: 4 шт.
• Г — часть соединителя: розетка.
• 1 — сочетание (расположение и схема) контактов.
• А — покрытие контактов: золото.
• 1 — температурная группа по теплостойкости: до 100 °С.
• В — всеклиматическое исполнение.

Электрические характеристики

Для изделия 2РМТ14БПЭ4Г1А1В и близкого аналога 2РМТ14БПЭ4Г1В1В указываются следующие типовые параметры:

• Рабочее напряжение — не более 560 В.
• Количество контактов — 4.
• Максимальная токовая нагрузка на один контакт — 8 А.
• Максимальный суммарный ток по разъёму — до 27 А.
• Сопротивление контакта — не более 0,005 Ом.
• Ёмкость между контактами — не более 6 пФ.

Перечисленные параметры позволяют использовать разъём в цепях питания и передачи сигналов низкой частоты. Низкое сопротивление контакта снижает потери и нагрев при рабочих токах, а малая межконтактная ёмкость важна при передаче сигналов до 3 МГц.

Конструктивные особенности и монтаж

Корпус типа Б предназначен для крепления на панели или шасси прибора. Наличие прямого патрубка П и элементов Э под экранированный кабель обеспечивает возможность подключения экранированного провода и защиты цепи от внешних помех.

Контакты имеют золотое покрытие, что повышает коррозионную стойкость и стабильность переходного сопротивления при эксплуатации. Температурная группа 1 допускает нагрев до 100 °С. Исполнение В подтверждает пригодность изделия для всеклиматических условий.

Монтаж выполняется пайкой или иным предусмотренным способом внутреннего соединения в составе аппаратуры. Изделие относится к негерметичным соединителям, поэтому не предназначено для работы под давлением или в условиях прямого воздействия агрессивных сред без дополнительной защиты.

Комплектация и указания по подбору

Сведения о комплектации, стране производства, гарантии и сертификатах в предоставленных данных не указаны. Артикул изделия — 3015, категория — 2РМТ14. Производитель не указан.

При подборе ответной части следует учитывать тип корпуса, число и схему контактов, а также исполнение. Розетка 2РМТ14БПЭ4Г1А1В сочетается с вилками соответствующего типоразмера серии 2РМТ с тем же числом контактов и той же схемой расположения.
