Назначение

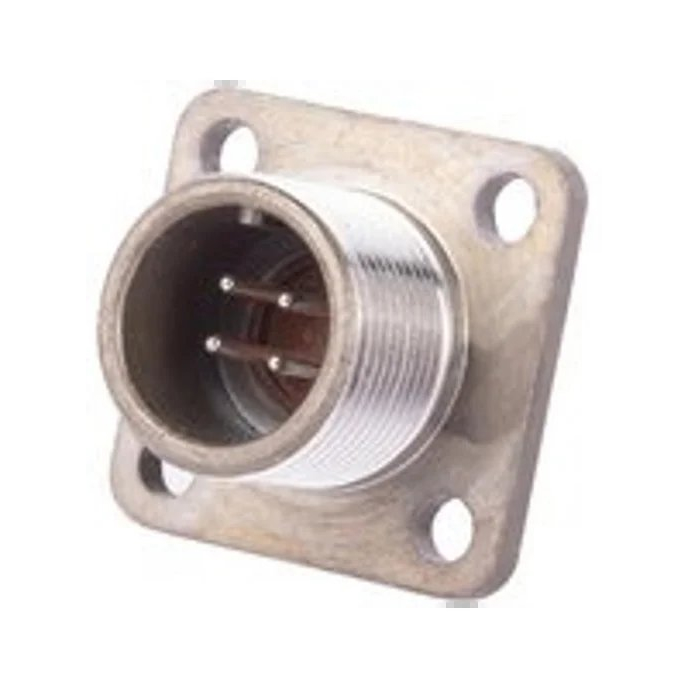

2РМТ14Б4Ш1В1В — приборная вилка производства завода «Элекон» (Казань), выпущенная с приёмкой ОТК. Изделие относится к серии цилиндрических низкочастотных негерметичных соединителей 2РМТ и предназначено для электрического соединения цепей постоянного и переменного тока с частотой до 3 МГц. Вилка применяется во внутренних монтажах приборов и блоков, где требуется компактный разъёмный контакт с фиксированным числом линий и устойчивостью к внешним воздействиям.

Конструкция ориентирована на паечное присоединение проводников и установку в составе приборных жгутов и блочных соединений. Благодаря всеклиматическому исполнению В и теплостойкости изделие пригодно для эксплуатации в широком диапазоне условий, включая тропические.

Подтверждённые особенности и характеристики

Ниже приведены параметры, заявленные для данной модели. Значения указаны применительно к вилке 2РМТ14Б4Ш1В1В в целом и к её контактной части.

• Число контактов — 4, контакты извлекаемые, диаметр контакта 1,0 мм.
• Посадочный диаметр корпуса — 14 мм.
• Монтаж — пайкой, без патрубка.
• Поляризация — одношпоночная, что исключает неверное сочленение.
• Рабочее напряжение — до 560 В переменного или постоянного тока.
• Максимальная токовая нагрузка — 8 А на контакт и до 27 А на соединитель в целом.
• Сечение подсоединяемого провода — не более 0,5 мм².
• Сопротивление контакта — не более 0,005 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Покрытие контактов — серебряное.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Исполнение — всеклиматическое В, в том числе тропикоустойчивое.
• Габариты — 24 на 24 на 25 мм, масса — около 9 г.

Отдельно нормирована механическая стойкость. Вилка выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц при ускорении 490 метров на секунду в квадрате, механические удары с одиночным ускорением до 5000 метров на секунду в квадрате и многократные удары с ускорением до 1000 метров на секунду в квадрате, а также линейное ускорение до 2000 метров на секунду в квадрате.

Приёмка и год выпуска

Товар поставляется с приёмкой «ОТК», что подтверждает заводской контроль качества. Год выпуска — 2025. Комплектация соответствует заводской упаковке, указанной в каталоге.

Применение

Вилка 2РМТ14Б4Ш1В1В применяется для соединения электрических цепей в приборных и блочных внутренних монтажах. Одношпоночная поляризация упрощает сборку и снижает риск ошибки при сочленении ответных частей. Паечный монтаж без патрубка удобен при ограниченном объёме внутри блока, а извлекаемые контакты позволяют обслуживать и заменять отдельные линии.

Изделие подходит для эксплуатации в аппаратуре, работающей при низких и повышенных температурах, в условиях вибрации, ударов и линейных ускорений, а также во всеклиматических, включая тропические, условиях. Указанные параметры по напряжению, току и сечению провода определяют область применения: слаботочные и среднесиловые цепи приборного уровня с частотой до 3 МГц.

Артикул изделия — 20253. Категория — 2РМТ14.
