Назначение

2РМТ14Б4Ш1В1В — это блочная приборная вилка цилиндрической формы из серии 2РМТ, предназначенная для надёжного соединения электрических цепей в электро- и радиоаппаратуре общего и специального назначения. Изделие применяется для подключения проводов, кабелей, узлов и блоков в промышленной аппаратуре, где требуется устойчивость к жёстким условиям эксплуатации.

Вилка относится к категории низкочастотных цилиндрических разъёмов и обеспечивает механическую фиксацию соединения за счёт резьбового штуцера, что снижает риск самопроизвольного разъединения при вибрации и ударах.

Конструкция и особенности

Корпус вилки выполнен в блочном исполнении, обозначенном буквой Б, — без патрубка, с резьбовой фиксацией соединения. Посадочный диаметр составляет 14 мм. Климатическое исполнение — тропикоустойчивое, обозначенное буквой Т; изделие негерметичное.

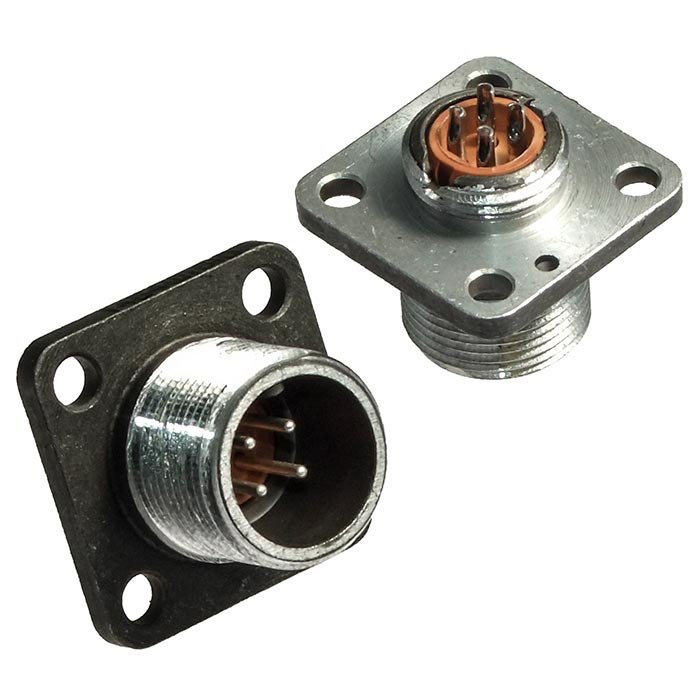

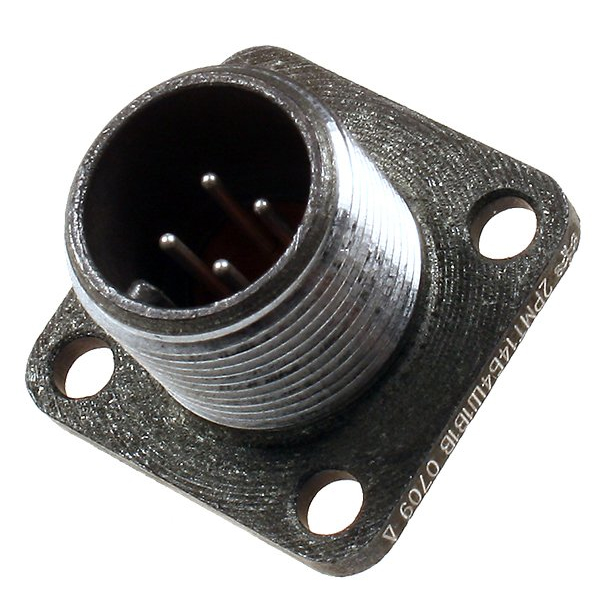

Контакты штыревые, извлекаемые, диаметром 1,0 мм, с серебряным покрытием, что обеспечивает отличную проводимость. Общее количество контактов — 4 штуки. На фото показан типичный вид вилки 2РМТ14Б4Ш1В1В: чёрный блочный корпус с резьбовым штуцером и четырьмя контактами.

Расшифровка обозначения изделия отражает его ключевые параметры: серия 2РМТ, посадочный диаметр 14 мм, блочное исполнение, 4 штыревых контакта, серебряное покрытие и тропикоустойчивое климатическое исполнение.

Технические характеристики

• Тип корпуса: блочный, без патрубка, с резьбовой фиксацией соединения
• Посадочный диаметр: 14 мм
• Количество контактов: 4 штыревых, извлекаемых, диаметром 1,0 мм
• Покрытие контактов: серебряное
• Рабочее напряжение: до 560 В, максимальное — 700 В
• Токовая нагрузка: до 8 А на контакт, до 27 А общая на соединитель
• Частота тока: до 3 МГц
• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, кратковременно до плюс 150 градусов Цельсия
• Климатическое исполнение: тропикоустойчивое, негерметичное
• Сопротивление контактов: не более 0,005 Ом
• Сопротивление изоляции: не менее 1000 МОм
• Вибростойкость: вибрация от 1 до 5000 Гц при ускорении до 50g
• Ударостойкость: удар до 500g

Применение

Вилка 2РМТ14Б4Ш1В1В востребована в промышленной аппаратуре, электро- и радиоэлектронных устройствах, где необходимы компактные и надёжные разъёмные соединения. Она подходит для коммутации проводов и кабелей внутри блоков, а также для подключения узлов и модулей, работающих в условиях повышенной вибрации и ударных нагрузок.

Благодаря тропикоустойчивому исполнению изделие может эксплуатироваться в регионах с влажным и тёплым климатом. Низкое сопротивление контактов и высокое сопротивление изоляции обеспечивают стабильность передачи сигнала и питания в электрических цепях.

Артикул товара — 70155, категория — 2РМТ14. Изделие относится к серии 2РМТ и предназначено для использования в составе ответных частей соответствующих разъёмов.
