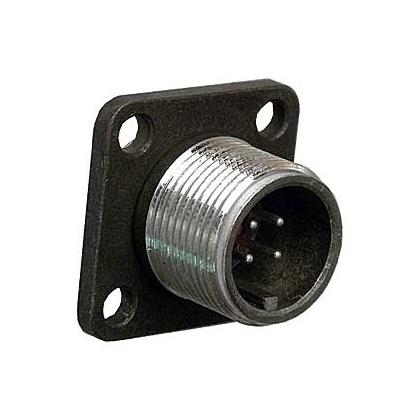

2РМТ14Б4Ш1В1В: компактный цилиндрический разъём для низкочастотных цепей

2РМТ14Б4Ш1В1В — приборная блочная вилка из серии цилиндрических низкочастотных соединителей 2РМТ. Разъём рассчитан на надёжное разъёмное соединение электрических цепей постоянного и переменного тока и применяется в аппаратуре, где важны компактность, устойчивость к механическим нагрузкам и стабильный контакт.

Конструкция и назначение

Разъём 2РМТ14Б4Ш1В1В имеет блочное исполнение и предназначен для установки на корпус прибора или оборудования. Условный размер корпуса составляет 14, а контактная группа включает четыре штыревых извлекаемых контакта диаметром 1 мм.

Ключевые конструктивные особенности:

• Цилиндрическая форма корпуса

• Четыре контакта в сочетании Ш1

• Блочное исполнение для приборного монтажа

• Негерметичная конструкция

• Резьбовой способ сочленения с ответной частью

• Серебряное покрытие контактов

• Возможность внутреннего монтажа пайкой

• Исполнение без патрубка

Резьбовая фиксация помогает снизить риск самопроизвольного разъединения при вибрации, перемещении оборудования и других механических воздействиях. Серебряное покрытие контактных поверхностей способствует сохранению низкого переходного сопротивления при корректном монтаже и эксплуатации.

Технические характеристики

Указанные параметры позволяют использовать разъём 2РМТ14Б4Ш1В1В в цепях с умеренной токовой нагрузкой, когда требуется передача питания или сигналов через компактный четырёхконтактный интерфейс.

Где применяется 2РМТ14Б4Ш1В1В

Разъёмы серии 2РМТ востребованы в промышленной, измерительной, транспортной и специальной аппаратуре. Исполнение 2РМТ14Б4Ш1В1В может применяться в составе:

• Контрольно-измерительных приборов

• Систем автоматики и управления

• Производственного оборудования

• Испытательных стендов

• Источников питания и распределительных блоков

• Электротехнических шкафов

• Аппаратуры связи и сигнализации

• Оборудования, работающего в условиях вибрации и температурных перепадов

Четырёхконтактная схема удобна, например, для подключения двух цепей питания, линии управления и общего проводника — при условии, что назначение контактов соответствует документации конкретного изделия.

Что учитывать при подборе

При выборе ответной части и подготовке к монтажу важно сверить несколько параметров:

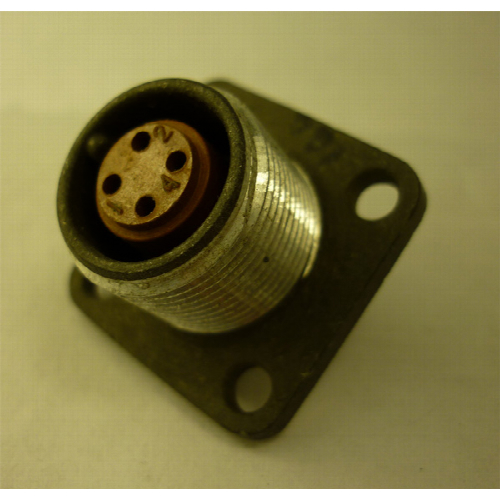

• Тип ответного соединителя: розетка должна соответствовать серии, размеру корпуса и сочетанию контактов.

• Контактная схема: необходимо проверить расположение и нумерацию четырёх контактов.

• Электрическая нагрузка: ток на отдельный контакт не должен превышать 8 А, а общий ток — 27 А.

• Напряжение цепи: для данного исполнения ориентируются на предел до 560 В.

• Способ монтажа: соединение проводников выполняют с учётом требований к пайке, сечению провода и изоляции.

• Условия эксплуатации: необходимо учитывать температурный диапазон, вибрацию, отсутствие герметизации и требования к защите оборудования от влаги и загрязнений.

2РМТ14Б4Ш1В1В — практичное решение для создания надёжного четырёхконтактного разъёмного соединения в низкочастотных электрических цепях. Его блочное исполнение, резьбовая фиксация, серебряные контакты и устойчивость к широкому диапазону температур делают его подходящим компонентом для приборных и промышленных систем.
