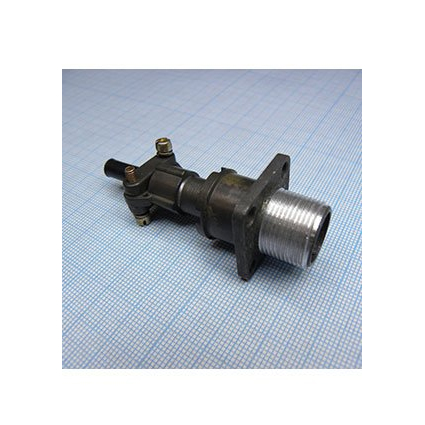

Назначение разъёма 2РМТ14Б4Ш1В1В

Разъём 2РМТ14Б4Ш1В1В производства завода «Элекон» представляет собой цилиндрический низкочастотный негерметичный соединитель серии 2РМТ в приборном исполнении. Изделие предназначено для электрического соединения цепей внутри блоков, приборов и шкафов. Конструкция относится к типу приборной (блочной) вилки с монтажом пайкой, то есть подключение проводников выполняется пайкой к контактным элементам, а сам разъём рассчитан на внутренний монтаж.

Обозначение «ОТК» в названии указывает на то, что изделие прошло приёмку отдела технического контроля завода-производителя и соответствует действующим техническим условиям и стандартам на серию 2РМТ. Такая приёмка подтверждает, что партия проверена по установленным параметрам и допущена к применению в ответственных сборках.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Значения относятся именно к исполнению 2РМТ14Б4Ш1В1В и не должны переноситься на другие типоразмеры серии без проверки.

• Тип соединителя: 2РМТ, приборная (блочная) вилка с монтажом пайкой для внутреннего монтажа.
• Количество контактов: 4, контакты извлекаемые.
• Диаметр корпуса под посадку: 14 мм, без патрубка.
• Поляризация: одношпоночная, что отражено маркировкой «Ш1» в обозначении.
• Рабочее напряжение переменного и постоянного тока: до 560 В.
• Максимальный ток на один контакт: до 8 А.
• Суммарный ток на соединитель из четырёх контактов: до порядка 27 А в зависимости от режима и условий эксплуатации.
• Диаметр контактных стержней: 1,0 мм.
• Диапазон рабочих температур окружающей среды: от минус 60 °C до плюс 100 °C.
• Диапазон смены температур с учётом перегрева контактов: от минус 60 °C до плюс 180 °C.
• Всеклиматическое исполнение «В»: рассчитан на эксплуатацию в сложных климатических условиях, включая влажные и перепадные режимы.
• Минимальный срок сохраняемости: не менее 15 лет при хранении в заводской упаковке.
• Количество циклов сочленения и расчленения: не менее 500.
• Минимальная наработка: 1000 часов в нормальных условиях.
• Год выпуска: 2025.

Конструктивные особенности и маркировка

Буквенно-цифровое обозначение 2РМТ14Б4Ш1В1В несёт конкретную информацию о конструкции. Сочетание 2РМТ указывает на серию цилиндрических низкочастотных соединителей. Число 14 соответствует диаметру корпуса под посадку в миллиметрах. Индекс Б обозначает приборное (блочное) исполнение. Цифра 4 — число контактов. Сочетание Ш1 описывает одношпоночную поляризацию, которая предотвращает неправильное сочленение ответных частей. Индекс В1В связан с всеклиматическим исполнением и вариантом конструкции.

Отсутствие патрубка подгиба упрощает компоновку внутри прибора: вилка устанавливается на посадочное место диаметром 14 мм и не требует дополнительного кабельного ввода. Извлекаемые контакты позволяют при необходимости заменять отдельные стержни без замены всего соединителя, что удобно при ремонте и обслуживании аппаратуры.

Применение и условия эксплуатации

Разъём применяется в радиоэлектронной аппаратуре, приборостроении и промышленном оборудовании, где требуется компактное соединение цепей с паяным монтажом. Всеклиматическое исполнение «В» допускает работу при повышенной влажности и резких перепадах температуры, поэтому изделие подходит для техники, эксплуатируемой в сложных климатических зонах.

Выдерживаемое рабочее напряжение до 560 В и ток до 8 А на контакт позволяют использовать соединитель в силовых и сигнальных цепях низкой частоты. При распределении нагрузки по четырём контактам суммарный ток достигает порядка 27 А, однако конкретный режим следует выбирать с учётом нагрева, способа монтажа и температуры окружающей среды.

Ресурс не менее 500 циклов сочленения и расчленения и минимальная наработка 1000 часов в нормальных условиях обеспечивают надёжность при периодических подключениях и обслуживании. При хранении в заводской упаковке сохраняемость составляет не менее 15 лет, что важно для комплектации резервного фонда и долгосрочных проектов.

Комплектация и хранение

Поставка осуществляется в заводской упаковке. Изделие имеет приёмку «ОТК» и выпущено в 2025 году. Для сохранения заявленных характеристик рекомендуется хранить разъём в оригинальной упаковке, защищая контакты от загрязнения, влаги и механических повреждений. Перед монтажом следует убедиться в целостности корпуса, отсутствии деформации контактных стержней и соответствии маркировки 2РМТ14Б4Ш1В1В требованиям конкретной сборки.
