Назначение разъёма 2РМТ14Б4Ш1В1В

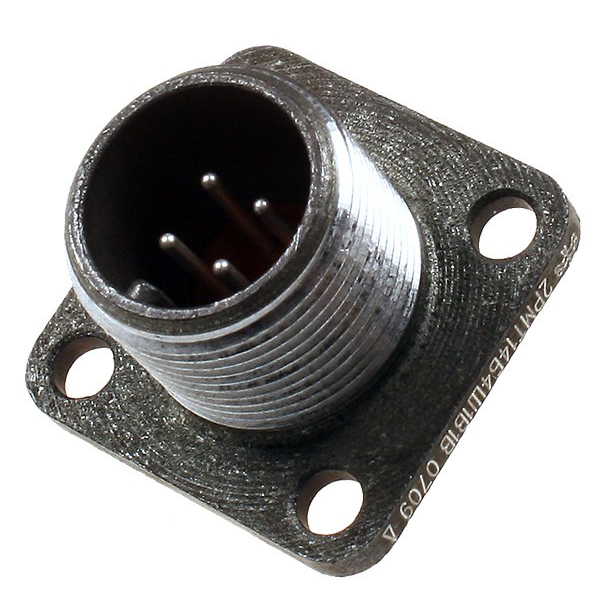

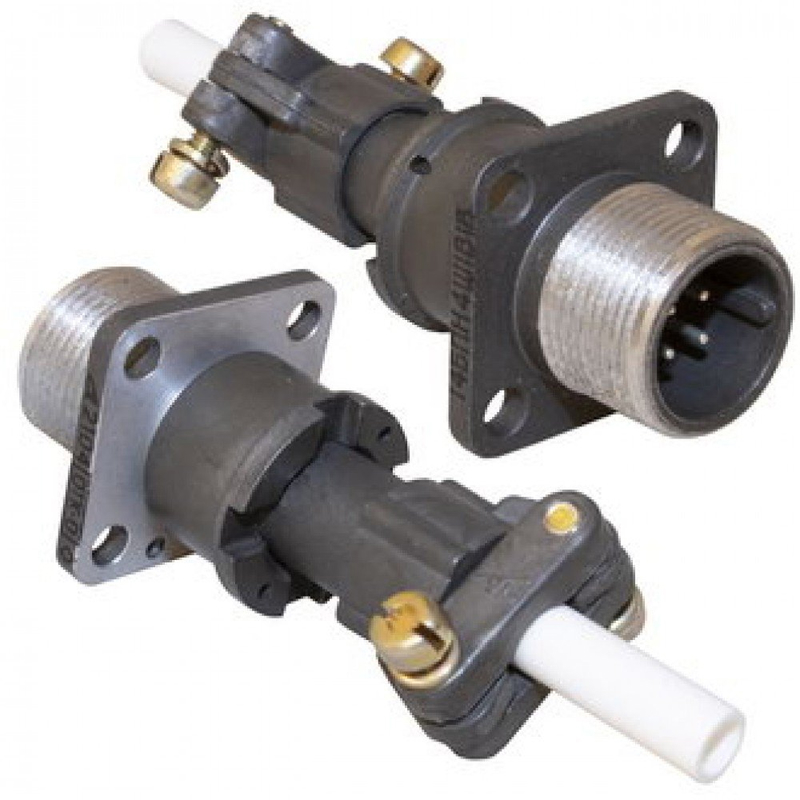

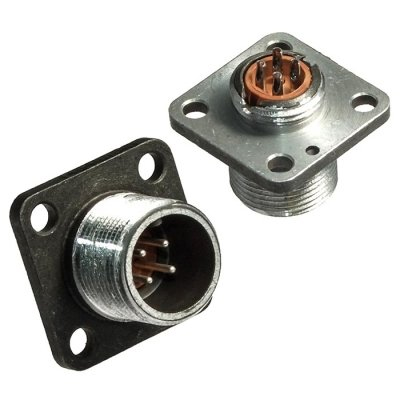

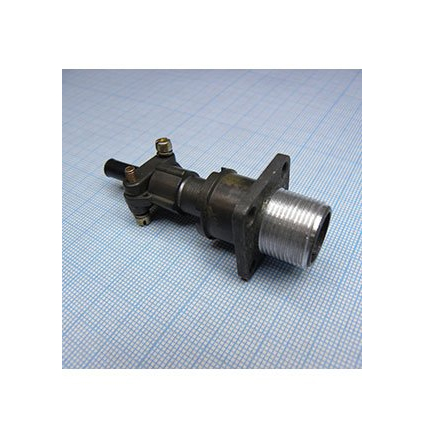

2РМТ14Б4Ш1В1В — это цилиндрический низкочастотный негерметичный разъём, представляющий собой блочную приборную вилку. Изделие произведено заводом «Элекон» в Казани и поставляется с приёмкой ОТК. Разъём предназначен для внутреннего монтажа и обеспечивает надёжное электрическое соединение в электронике и приборостроении, в том числе в условиях пониженного давления.

Конструкция относится к категории блочных приборных вилок, то есть ориентирована на установку непосредственно в корпус прибора или блока аппаратуры. Применение охватывает устройства, где требуется компактное, механически устойчивое и электрически надёжное соединение при ограниченном числе контактных цепей.

Подтверждённые технические особенности

Электрические параметры

• Количество контактов — 4, диаметр каждого контакта составляет 1,0 мм.
• Рабочее напряжение — до 560 В.
• Максимальная токовая нагрузка на контакт — 8 А, на соединитель в целом — до 27 А.
• Сопротивление изолятора — не менее 1000 МОм.
• Форма контактов — прямые, монтаж выполняется пайкой.
• Поляризация — одношпоночная, что исключает неправильное сочленение.

Конструктивные и эксплуатационные данные

• Корпус выполнен из металла, изолятор — из карболита.
• Посадочный диаметр — 14 мм, исполнение без патрубка.
• Исполнение — всеклиматическое (В), теплостойкость до 100 градусов Цельсия.
• Количество сочленений-расчленений — 500 циклов.
• Наработка — не менее 1000 часов, срок сохраняемости — 15 лет.
• Разъём негерметичный.

Условия эксплуатации и применение

Диапазон рабочих температур изделия составляет от минус 60 до плюс 100 градусов Цельсия, при этом допускается перегрев контактов до плюс 180 градусов Цельсия. Разъём сохраняет работоспособность в условиях пониженного давления — вплоть до 133,32 умноженное на 10 в степени минус 12 Паскаля. Такие характеристики делают его пригодным для аппаратуры, работающей в жёстких климатических и высотных условиях.

Благодаря металлическому корпусу и карболитовому изолятору вилка выдерживает значительные механические и тепловые нагрузки. Одношпоночная поляризация упрощает сборку и предотвращает ошибки при подключении, а пайка обеспечивает стабильный и долговечный электрический контакт.

Комплектация и поставка

Товар поставляется в заводской упаковке. Приёмка изделия подтверждена отметкой ОТК, год выпуска — 2025. Вилка 2РМТ14Б4Ш1В1В с артикулом 20251 относится к категории 2РМТ14 и выпускается производителем «Элекон».

Изделие находит применение в приборостроении, радиоэлектронной аппаратуре и системах, где требуется надёжное соединение с четырьмя контактными цепями при напряжении до 560 В и токе до 8 А на контакт. Совокупность подтверждённых характеристик — всеклиматическое исполнение, широкий температурный диапазон, стойкость к пониженному давлению и длительный срок сохраняемости — определяет его использование в ответственных узлах промышленной и специальной электроники.
