Назначение соединителя

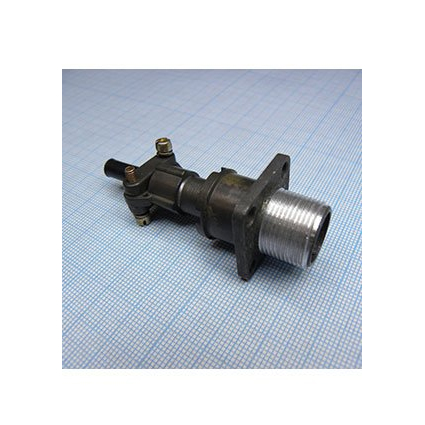

2РМТ14Б4Ш1В1В — это цилиндрический низкочастотный негерметичный соединитель производства завода «Элекон» (Казань), выполненный в виде блочной приборной вилки с приёмкой «ОТК». Изделие предназначено для электрического соединения цепей внутри приборов, блоков и устройств, где требуется компактный разъём с небольшим числом силовых контактов. Конструкция типа «вилка приборная блочная» означает, что соединитель монтируется непосредственно на корпус или шасси прибора и служит ответной частью для кабельной розетки соответствующего типоразмера.

Приёмка «ОТК» подтверждает, что каждая партия прошла контроль качества на заводе-изготовителе. Год выпуска — 2025.

Технические особенности

Соединитель имеет четыре контакта диаметром 1,0 мм прямой формы. Максимальная токовая нагрузка составляет до 8 А на контакт и до 27 А на весь соединитель при рабочем напряжении до 560 В переменного или постоянного тока.

• Материал корпуса — металл; материал изолятора — карболит.
• Сопротивление изоляции — не менее 1000 МОм.
• Посадочный диаметр — 14 мм.
• Монтаж — пайка, для внутреннего монтажа.
• Поляризация — одношпоночная, что исключает неправильное сочленение.
• Исполнение — всеклиматическое (индекс «В»), обеспечивающее надёжность в различных условиях эксплуатации.

Условия эксплуатации и ресурс

Соединитель работает при температуре от минус 60 градусов Цельсия до плюс 100 градусов Цельсия с учётом перегрева контактов до плюс 180 градусов Цельсия. Диапазон атмосферного давления — от 133,32 умноженное на 10 в минус двенадцатой степени Паскаля.

Заявленный ресурс включает минимальную наработку 1000 часов, не менее 500 циклов сочленения-расчленения и срок сохраняемости 15 лет.

Применение

Благодаря металлическому корпусу, карболитовому изолятору и всеклиматическому исполнению соединитель применяется в приборостроении, радиоэлектронике и промышленном оборудовании для внутреннего монтажа. Одношпоночная поляризация и пайка обеспечивают устойчивое соединение при сборке блоков, работающих в широком диапазоне температур и давлений.
