Назначение разъёма

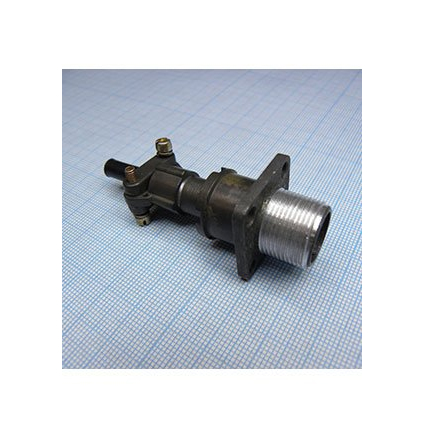

2РМТ14Б4Ш1В1В — это приборная вилка производства завода «Элекон» (Казань), относящаяся к серии цилиндрических низкочастотных негерметичных разъёмов 2РМТ. Изделие предназначено для электрического соединения цепей в электротехнических системах и обеспечивает надёжную коммутацию при эксплуатации в составе приборов, блоков и кабельных сборок. Вилка применяется там, где требуется компактный сочленяемый узел с четырьмя контактами, рассчитанный на многократное соединение и разъединение в процессе обслуживания оборудования. Модификация 2РМТ14Б4Ш1В1В выпускается с приёмкой «ОТК» и поставляется в заводской упаковке.

Конструктивные и технические особенности

Разъём имеет посадочный диаметр 14 мм, относится к корпусу типа 2РМТ14 и оснащён четырьмя контактами прямой формы диаметром 1,0 мм. Монтаж выполняется пайкой, что обеспечивает надёжное внутреннее подключение проводников к контактам вилки. Конструкция предусматривает одношпоночную поляризацию, исключающую неправильное сочленение ответных частей, и исполнение без патрубка.

• Материал корпуса — металл
• Материал изолятора — карбид
• Покрытие контактов — серебро
• Сопротивление изоляции — не менее 1000 МОм
• Рабочее напряжение — до 560 В
• Максимальный ток на контакт — 8 А
• Суммарная токовая нагрузка на соединитель — до 27 А
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия
• Масса изделия — около 9 г
• Климатическое исполнение — всеклиматическое (В1)
• Теплостойкость — до 100 градусов Цельсия

Вилка соответствует техническим условиям ТУ ГЕ0.364.126 и является функциональным аналогом модели 2РМ14Б4Ш1В1. Приёмка «ОТК» подтверждает, что изделие прошло контроль качества на предприятии-изготовителе. Год выпуска — 2025.

Электрические параметры

Сопротивление изоляции не ниже 1000 МОм обеспечивает надёжное разделение цепей и снижает утечки даже при работе в условиях повышенной влажности. Рабочее напряжение до 560 В позволяет использовать вилку в цепях управления, сигнализации и питания низковольтного и среднего напряжения. Токовая нагрузка до 8 А на контакт и до 27 А суммарно на соединитель делает разъём пригодным для коммутации достаточно мощных потребителей в пределах приборного блока.

Климатическое исполнение и устойчивость

Исполнение В1 означает всеклиматическое применение. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет эксплуатировать разъём как в условиях низких температур, так и при нагреве, характерном для работы силовых и нагревательных элементов внутри аппаратуры. Металлический корпус и карболитовый изолятор обеспечивают механическую прочность и стойкость к вибрационным и ударным нагрузкам, типичным для приборных применений.

Область применения

Вилка 2РМТ14Б4Ш1В1В применяется в электротехнических системах для надёжного соединения электрических цепей. Благодаря четырём контактам, паечному монтажу и одношпоночной поляризации она востребована в приборостроении, в производстве измерительной и управляющей аппаратуры, а также в составе кабельных сборок, где требуется компактный разъём с защитой от ошибочного сочленения. Устойчивость к широкому диапазону температур и всеклиматическое исполнение В1 допускают использование изделия в оборудовании, работающем в различных климатических зонах.

Комплектность и маркировка

Поставка осуществляется в заводской упаковке. Артикул изделия — 20249. Разъём выпускается под наименованием 2РМТ14Б4Ш1В1В с приёмкой «ОТК» и является взаимозаменяемым функциональным аналогом модели 2РМ14Б4Ш1В1, что упрощает подбор при замене вышедших из строя элементов.
