Назначение

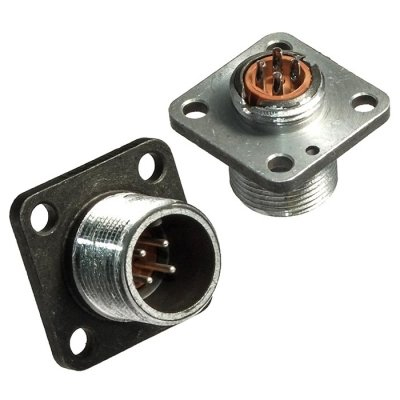

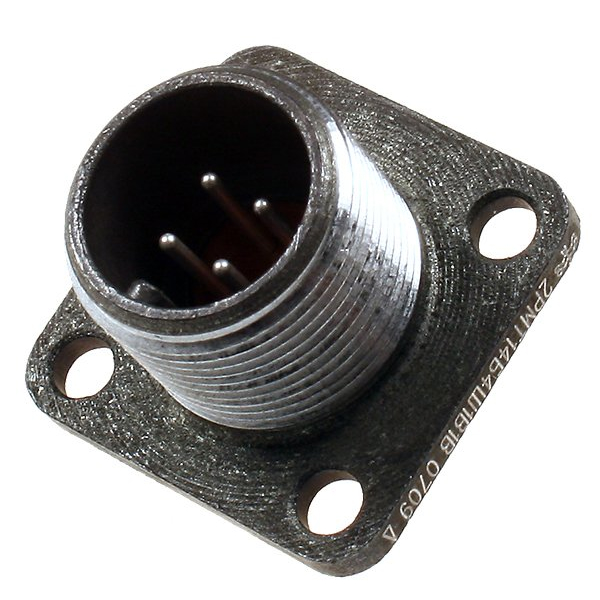

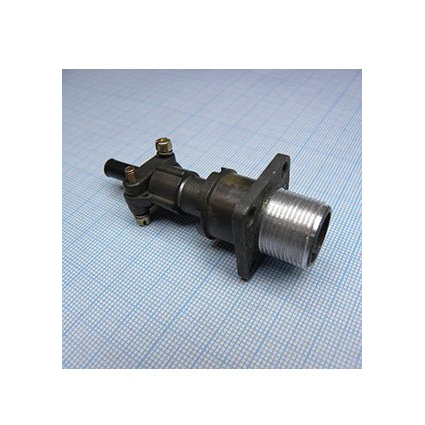

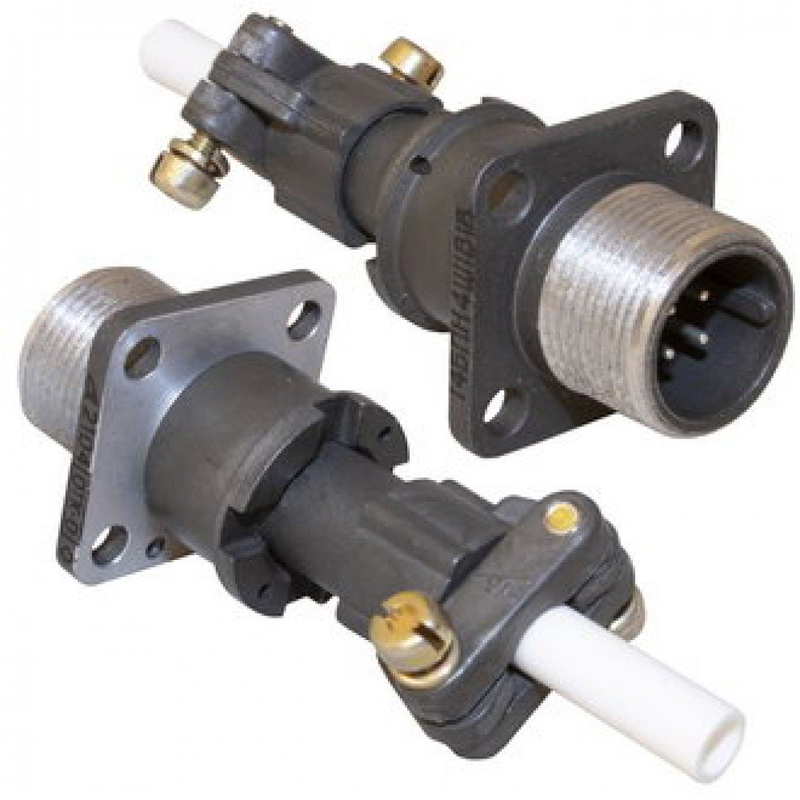

2РМТ14Б4Ш1В1В — это приборная вилка производства завода «Элекон» (Казань), входящая в серию цилиндрических низкочастотных негерметичных разъёмов 2РМТ. Изделие предназначено для электрического соединения цепей в различных электромеханических системах. Поставка осуществляется с приёмкой ОТК — отделом технического контроля предприятия-изготовителя, что подтверждает соответствие партии требованиям технических условий.

Разъём применяется там, где требуется надёжная коммутация при умеренных токах и напряжениях: в приборных системах, электронике и промышленных установках. Вилка служит ответной частью для подключения кабеля к блоку или прибору.

Подтверждённые технические особенности

Конструкция вилки включает четыре контакта диаметром 1,0 мм с прямой формой. Корпус металлический, изолятор выполнен из карболита, покрытие контактов — серебро. Посадочный диаметр составляет 14 мм, исполнение — без патрубка. Поляризация одношпоночная, что исключает неправильное сочленение. Масса изделия около 9 г.

Основные электрические и эксплуатационные параметры:

• количество контактов — 4;
• диаметр контакта — 1,0 мм;
• максимальная токовая нагрузка на контакт — до 8 А;
• максимальная токовая нагрузка на соединитель в целом — до 27 А;
• рабочее напряжение — до 560 В постоянного и переменного тока;
• максимальное напряжение — до 700 В;
• сопротивление изолятора — не менее 1000 МОм;
• сопротивление контакта — не более 0,005 Ом;
• исполнение всеклиматическое (В1В);
• рабочая температура — от минус 60 до плюс 100 градусов Цельсия (по некоторым данным — до плюс 85 градусов Цельсия);
• монтаж — пайка на кабель для внутреннего подключения.

Изделие соответствует техническим условиям ТУ ГЕ0.364.126. Функциональным аналогом является 2РМ14Б4Ш1В1.

Применение и комплектация

Вилка 2РМТ14Б4Ш1В1В используется в приборных системах, электронике и промышленных установках для надёжного соединения цепей. Всеклиматическое исполнение В1В позволяет эксплуатировать разъём в широком диапазоне температур и в различных климатических условиях. Пайка на кабель обеспечивает стабильный электрический контакт при внутреннем подключении.

Товар поставляется в заводской упаковке. Год выпуска — 2024. Артикул — 20248. Категория — 2РМТ14. Производитель — «Элекон». Приёмка — ОТК.

Перед монтажом рекомендуется убедиться в соответствии посадочного диаметра и типа поляризации ответной части, а также в соблюдении допустимых токовых и температурных режимов, указанных в технических условиях.
