Назначение разъёма 2РМТ14Б4Ш1В1В

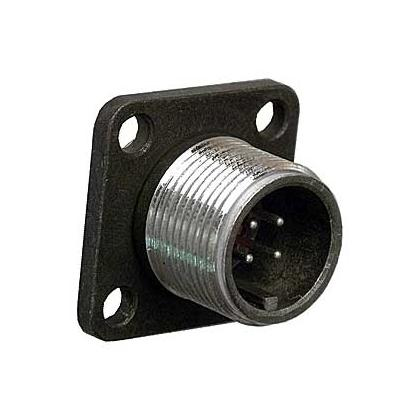

2РМТ14Б4Ш1В1В — это цилиндрический низкочастотный негерметичный электрический разъём серии 2РМТ производства предприятия «Элекон» (Казань). Изделие выполнено в виде приборной вилки и предназначено для коммутации электрических цепей в промышленной и радиоэлектронной аппаратуре. Разъём применяется там, где требуется надёжное низкочастотное электрическое соединение с умеренными токами и напряжениями.

Конструкция соединителя рассчитана на работу в составе стационарного и монтажного оборудования, а также в маломощных источниках питания. Механическая прочность корпуса и возможность многократного сочленения делают его пригодным для приборов, к которым предъявляются требования по устойчивости к вибрации и удобству обслуживания.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Значения приведены в соответствии с данными производителя.

• Тип соединителя: 2РМТ, негерметичный, приборная вилка.
• Количество контактов: 4, извлекаемые, под пайку.
• Диаметр контактов: около 1,0 мм.
• Максимальный ток на каждый контакт: до примерно 8 А.
• Максимальный ток на весь разъём в целом: до порядка 27 А.
• Рабочее напряжение: до 560 В постоянного и переменного тока.
• Материал корпуса: металл, обеспечивающий механическую прочность и экранирование.
• Материал изолятора: карболит, выдерживающий температуру до примерно 100 °C.
• Способ монтажа контактов: пайка.
• Типоразмер посадочного диаметра корпуса: 14 мм.
• Резьба накидной гайки: M16×1 мм.

Металлический корпус выполняет две функции: он защищает контактную группу от механических воздействий и одновременно служит экраном, снижающим влияние помех на передаваемый сигнал. Извлекаемые контакты позволяют при необходимости заменить отдельный контакт без замены всего разъёма, что упрощает ремонт и обслуживание аппаратуры.

Конструкция и материалы

Разъём 2РМТ14Б4Ш1В1В относится к негерметичному исполнению, то есть не предназначен для работы в условиях прямого воздействия влаги или агрессивных сред без дополнительной защиты. Изолятор из карболита сохраняет свои свойства при нагреве до примерно 100 °C, что соответствует типовым условиям эксплуатации промышленной и радиоэлектронной аппаратуры.

Посадочный диаметр корпуса 14 мм и резьба накидной гайки M16×1 мм определяют совместимость с ответными частями соответствующего типоразмера. Пайка контактов обеспечивает стабильное электрическое соединение с проводом и применяется в тех случаях, когда требуется надёжный неразъёмный контакт в месте присоединения проводника.

Применение

Разъём 2РМТ14Б4Ш1В1В применяется в устройствах, где требуется надёжное низкочастотное электрическое соединение с умеренными токами и напряжениями. К типовым областям применения относятся:

1. Промышленные приборы и блоки управления.
2. Маломощные источники питания.
3. Монтажные блоки и коммутационные узлы радиоэлектронной аппаратуры.

Благодаря четырём контактам с допустимым током до примерно 8 А на каждый контакт и общим током до порядка 27 А, соединитель подходит для цепей питания и сигнальных цепей низкой частоты. Рабочее напряжение до 560 В позволяет использовать его в схемах с умеренным напряжением как постоянного, так и переменного тока.

Технические характеристики в сводном виде

Для удобства подбора и сравнения основные параметры соединены в одном перечне: тип 2РМТ, негерметичный, приборная вилка; число контактов — 4 извлекаемых под пайку; диаметр контакта — около 1,0 мм; ток на контакт — до примерно 8 А; ток на разъём — до порядка 27 А; рабочее напряжение — до 560 В; корпус — металл; изолятор — карболит с нагревом до примерно 100 °C; посадочный диаметр корпуса — 14 мм; резьба накидной гайки — M16×1 мм. Год, указанный в карточке товара, — 2017.

Артикул изделия — 50219, категория — 2РМТ14, производитель — «Элекон».
