Назначение разъёма 2РМТ14Б4Ш1В1В

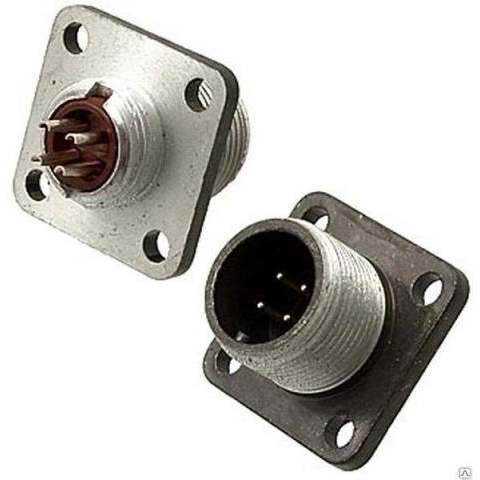

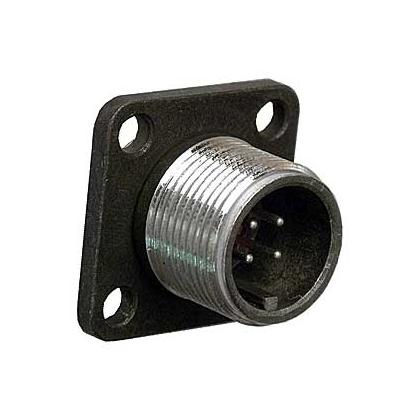

2РМТ14Б4Ш1В1В — это электрический разъём-вилка из серии 2РМТ, предназначенный для соединения электрических цепей в электро- и радиоаппаратуре. Изделие относится к категории цилиндрических негерметичных тропикоустойчивых низкочастотных соединителей и применяется для внутреннего монтажа в аппаратуре общего и специального назначения.

Разъём обеспечивает надёжное электрическое соединение в цепях постоянного и переменного тока с частотой до 3 МГц. Конструкция рассчитана на эксплуатацию в составе стационарной и подвижной аппаратуры, где требуется компактное блочное подключение с фиксированным числом контактов.

Расшифровка обозначения 2РМТ14Б4Ш1В1В

Маркировка изделия содержит полную информацию о его конструктивных и эксплуатационных параметрах. Расшифровка выполняется по позициям обозначения:

• 2РМТ — тип разъёма: цилиндрический негерметичный тропикоустойчивый низкочастотный.
• 14 — условный размер корпуса, соответствующий посадочному диаметру 14 мм.
• Б — блочный (приборный) корпус.
• 4 — число контактов.
• Ш1 — вид контакта: штыревой, первого типа, диаметром 1 мм.
• В1В — всеклиматическое исполнение без патрубка.

Таким образом, 2РМТ14Б4Ш1В1В представляет собой вилку с четырьмя штыревыми контактами диаметром 1 мм, установленную в блочном корпусе с посадочным диаметром 14 мм, выполненную во всеклиматическом исполнении без патрубка.

Подтверждённые технические характеристики

Электрические и эксплуатационные параметры разъёма подтверждены данными каталога и приведены ниже без округлений и допущений.

Электрические параметры

• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка — до 8 А на контакт.
• Токовая нагрузка на соединитель в целом — до 27 А.
• Сопротивление изоляции — не менее 1000 МОм.
• Частотный диапазон рабочих цепей — до 3 МГц.

Механические и климатические параметры

• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Ресурс сочленений-расчленений — 500 циклов.
• Минимальная наработка — 5000 часов.
• Стойкость к вибрации — диапазон от 1 до 5000 Гц при ускорении до 490 метров на секунду в квадрате.
• Стойкость к ударам и линейному ускорению — до 2000 метров на секунду в квадрате.

Конструктивные особенности и применение

Блочный корпус разъёма предназначен для установки непосредственно на приборной панели или шасси аппаратуры. Посадочный диаметр 14 мм определяет монтажное отверстие и совместимость с ответными частями серии 2РМТ соответствующего типоразмера. Четыре штыревых контакта диаметром 1 мм образуют вилку, которая сочленяется с розеткой той же серии.

Всеклиматическое исполнение без патрубка означает, что изделие пригодно для работы в различных климатических зонах, но не оснащено патрубком для подключения экранирующей оплётки или защитной трубки. Тропикоустойчивое исполнение подтверждает стойкость к повышенной влажности и температуре в пределах указанного диапазона.

Разъём применяется для внутреннего монтажа в аппаратуре общего и специального назначения. Он подходит для коммутации цепей питания и сигнальных цепей постоянного и переменного тока с частотой до 3 МГц. Благодаря стойкости к вибрации, ударам и линейным ускорениям изделие может использоваться в составе оборудования, подвергающегося механическим воздействиям в процессе эксплуатации.

Ресурс в 500 сочленений-расчленений и минимальная наработка 5000 часов определяют область применения разъёма как элемента, рассчитанного на ограниченное число циклов подключения и длительную непрерывную работу в составе аппаратуры.
