2РМТ14Б4Ш1В1В

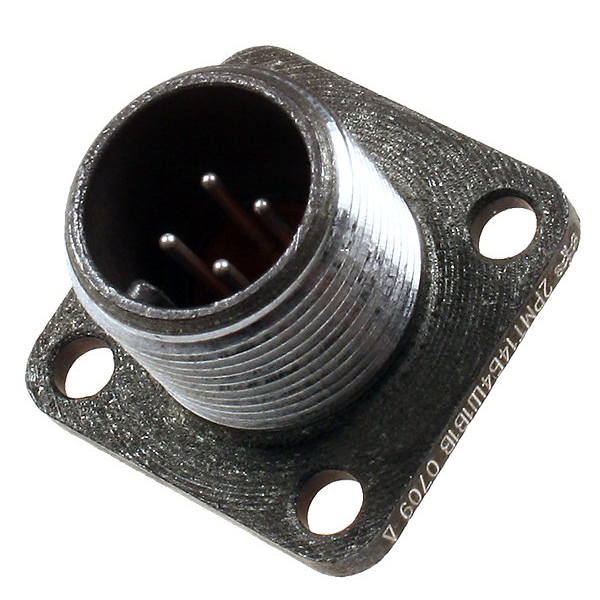

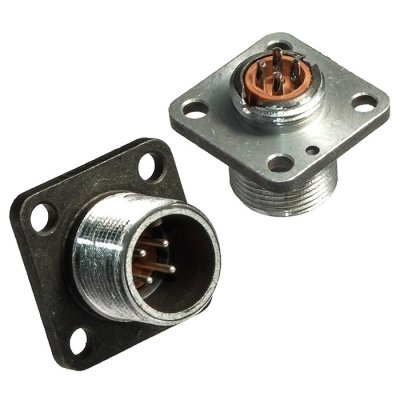

Соединитель 2РМТ14Б4Ш1В1В — это низкочастотный цилиндрический электрический разъём общего назначения, обычно применяемый в радиоэлектронной аппаратуре. Это вилка с резьбовым сочленением, блочного (приборного) исполнения, без патрубка.

Основные характеристики

• Тип: низкочастотный, негерметичный, тропикоустойчивый цилиндрический соединитель.

• Количество контактов: 4.

• Посадочный диаметр корпуса: 14 мм, типоразмер 14Б.

• Климатическое исполнение: всеклиматическое (исполнение В по ГОСТ 15150‑69).

Электрические параметры

• Максимальное рабочее напряжение: до 560 В постоянного или переменного тока.

• Ток на контакт: до порядка 8 А, суммарная токовая нагрузка на соединитель — до около 27 А.

• Сопротивление изоляции: не менее 1000 МОм, что обеспечивает высокую электрическую прочность изоляции.

Условия эксплуатации и надёжность

• Рабочий диапазон температур: примерно от −60 до +100 °C, что позволяет применять разъём в жёстких климатических условиях.

• Рассчитан на вибрации и ударные нагрузки; допускает механические удары и линейные ускорения, характерные для бортовой аппаратуры.

• Минимальная наработка порядка нескольких тысяч часов, срок сохраняемости разъёма достигает десятилетий.

Конструкция и монтаж

• Корпус: блочный, предназначен для монтажа «на блок» (внутренний монтаж в приборах).

• Контактная часть: извлекаемые контакты с покрытием серебром или золотом, способ монтажа проводников — обычно обжимка.

• Фиксация: сочленение с резьбовой накидной гайкой, обеспечивает надёжное соединение и устойчивость к вибрации.
