Назначение разъёма 2РМТ14Б4Ш1В1В

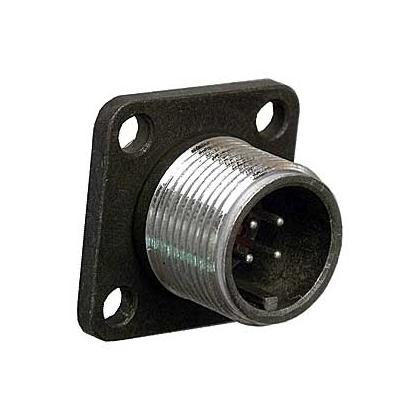

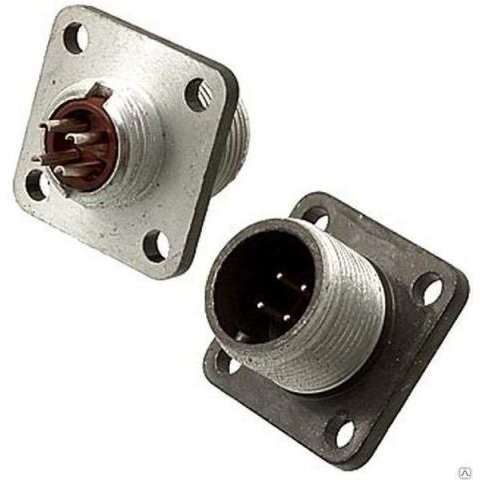

Разъём 2РМТ14Б4Ш1В1В — это приборная вилка серии 2РМТ, предназначенная для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Изделие относится к классу негерметичных цилиндрических низкочастотных разъёмов и выпускается в тропикоустойчивом исполнении.

Разъём применяется как в аппаратуре специального назначения, так и в приборах общего назначения. Он обеспечивает надёжную коммутацию в составе блоков, стоек и пультов, где требуется частая стыковка и расстыковка цепей.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные для данной модели в каталоге.

• Тип: негерметичный, цилиндрический, низкочастотный, тропикоустойчивый.
• Количество контактов: 4 извлекаемых контакта диаметром 1,0 мм.
• Максимальный ток на контакт: до 8 А.
• Максимальный ток на соединитель: до 27 А.
• Рабочее напряжение: до 560 В при переменном и постоянном токе.
• Максимальная температура окружающей среды: до 100 °С.
• Покрытие контактов: серебряное.
• Посадочный диаметр: 14 мм.
• Способ монтажа: установка на блок с резьбовым соединением.
• Устойчивость к вибрации: работа в диапазоне частот от 1 до 1000 Гц с ускорением до 490 м/с².

Конструктивные особенности и исполнение

Вилка построена на базе унифицированной серии 2РМТ, для которой характерно большое число конструктивных исполнений. По данным каталога, общее количество типоразмеров и вариантов исполнения серии достигает 825 типоконструкций, что позволяет подбирать разъёмы под конкретные условия монтажа и компоновки аппаратуры.

Контакты выполнены извлекаемыми: при необходимости их можно извлечь из корпуса и заменить или перекоммутировать. Серебряное покрытие контактной группы обеспечивает стабильное переходное сопротивление при коммутации слаботочных и сильноточных цепей в пределах заявленных нагрузок.

Корпус цилиндрической формы рассчитан на установку в блок через посадочное отверстие диаметром 14 мм с фиксацией резьбовым соединением. Такое крепление обеспечивает механическую устойчивость вилки при вибрационных и ударных воздействиях.

Область применения

Разъём 2РМТ14Б4Ш1В1В используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Благодаря тропикоустойчивому исполнению он пригоден для эксплуатации в условиях повышенной влажности и температуры, характерных для соответствующих климатических зон.

Изделие подходит для работы в условиях вибрации и выдерживает воздействие частот от 1 до 1000 Гц с ускорением до 490 м/с². Это позволяет применять его в составе оборудования, подвергающегося механическим нагрузкам при работе.

Типовые сценарии применения включают коммутацию цепей питания и сигнальных линий в приборах, блоках и стойках, где требуется компактный цилиндрический разъём с четырьмя контактами и посадочным диаметром 14 мм.

Краткое резюме

1. Приборная вилка серии 2РМТ с четырьмя извлекаемыми контактами диаметром 1,0 мм.
2. Токовая нагрузка до 8 А на контакт и до 27 А на соединитель, напряжение до 560 В.
3. Серебряное покрытие контактов, тропикоустойчивое негерметичное исполнение.
4. Монтаж на блок с резьбовым креплением, посадочный диаметр 14 мм.
5. Рабочая температура окружающей среды до 100 °С, устойчивость к вибрации от 1 до 1000 Гц с ускорением до 490 м/с².
