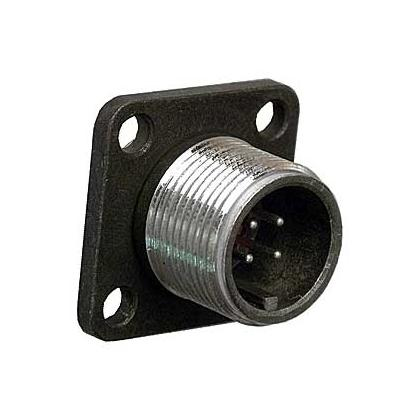

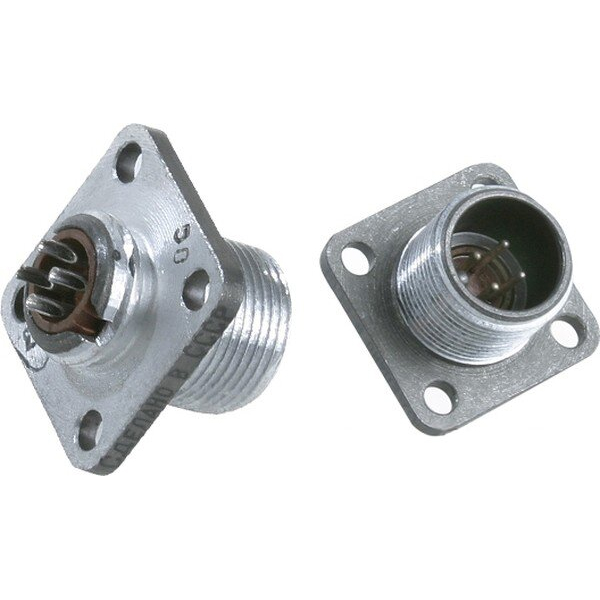

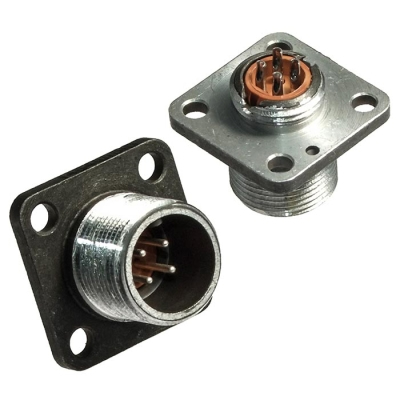

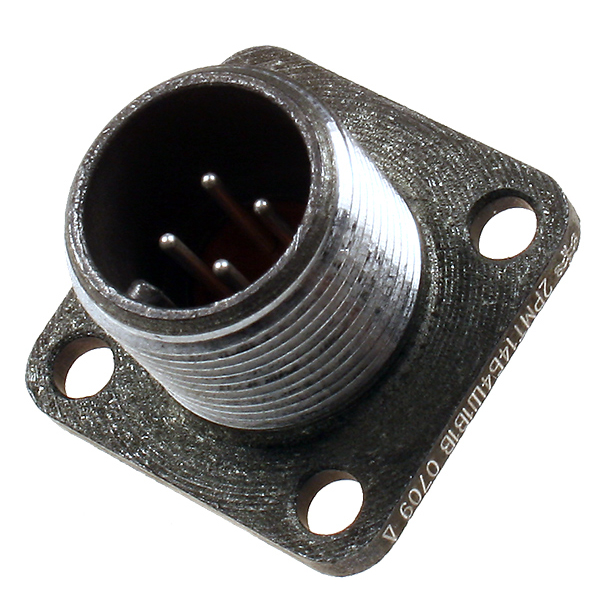

Назначение соединителя 2РМТ14Б4Ш1В1БВ

Соединитель 2РМТ14Б4Ш1В1БВ представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока. Изделие относится к серии 2РМТ, объединяющей соединители различных типов, рассчитанные на разные условия эксплуатации.

Основное назначение данного соединителя — обеспечение надежного и стабильного электрического соединения между отдельными компонентами, узлами и блоками электронных устройств. Применяется преимущественно для внутреннего монтажа, где требуется компактное и в то же время прочное сочленение с гарантированным контактом по всем линиям.

Конструкция исполнения «вилка» предполагает установку ответной части (розетки) с соответствующими параметрами корпуса и контактов. Негерметичное исполнение означает, что соединитель не предназначен для работы при прямом воздействии влаги под давлением, однако всеклиматическое исполнение расширяет допустимые условия эксплуатации.

Подтвержденные особенности и технические характеристики

Ниже перечислены характеристики, заявленные для данной модели. Значения приведены в том виде, в котором они указаны в описании товара, без дополнительных допущений.

Конструктивные параметры

• Серия и тип: 2РМТ, вилка.
• Условный размер корпуса: 14.
• Вид корпуса: блочный (обозначение Б), без левой резьбы.
• Количество контактов: 4.
• Сочетание контактов: все контакты имеют диаметр 1,0 мм.
• Покрытие контактов: серебро (обозначение В).
• Теплостойкость: категория 1, работа при температурах до 100 градусов Цельсия.
• Климатическое исполнение: всеклиматическое (обозначение В).

Электрические параметры

• Рабочее напряжение: не более 560 В.
• Максимальная токовая нагрузка на одиночный контакт: не более 8 А.
• Максимальная общая токовая нагрузка: не более 27 А.
• Сопротивление контактов: не более 0,005 Ом.
• Емкость между контактами: не более 6 пикофарад.
• Сопротивление изоляции: не менее 5000 МОм при нормальных климатических условиях.
• Рабочая температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и способствует сохранению электрических параметров на протяжении срока службы. Низкое значение емкости между контактами важно для цепей, где недопустимы паразитные связи и искажения сигнала.

Области применения

Соединители серии 2РМТ, включая рассматриваемое исполнение, применяются для внутреннего монтажа в различных электронных устройствах и системах. Благодаря широкому диапазону рабочих температур и всеклиматическому исполнению они подходят для использования в разных отраслях промышленности.

Типовые направления применения включают:

1. Сборку и коммутацию блоков электронной аппаратуры, где требуется надежное разъемное соединение.
2. Электрические цепи постоянного и переменного тока с напряжением до 560 В и токами в пределах заявленных нагрузок.
3. Устройства и системы, эксплуатируемые при температурах от минус 60 до плюс 100 градусов Цельсия.
4. Оборудование, работающее в различных климатических зонах, поскольку исполнение классифицировано как всеклиматическое.

При подборе ответной части следует учитывать условный размер корпуса 14, блочный вид корпуса без левой резьбы, количество и диаметр контактов, а также тип покрытия. Совместимость с конкретными розетками определяется совокупностью этих признаков.

Соединитель поставляется как самостоятельное изделие; сведения о комплектации, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют. Артикул позиции — 2988, категория — 2РМТ14.
