Соединитель 2РМТ14Б4Ш1В1 и блок питания БПН 1002 — это два разных устройства с разными назначениями и характеристиками.

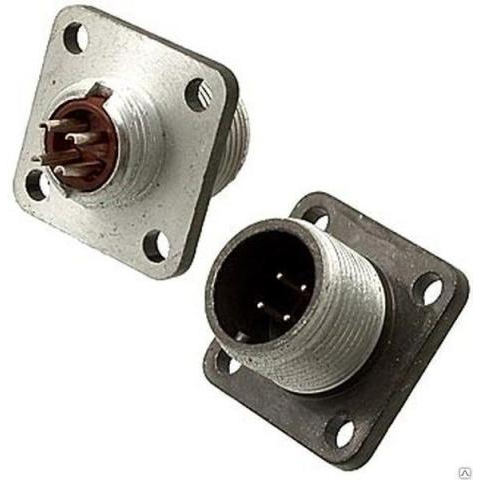

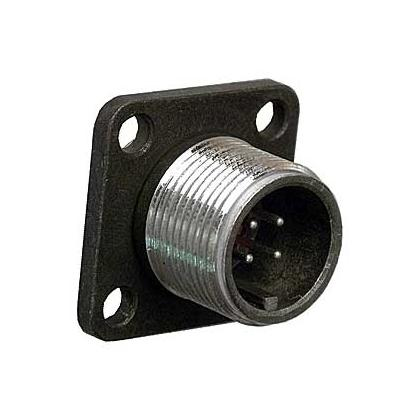

Соединитель 2РМТ14Б4Ш1В1

• Тип и назначение : Это цилиндрический низкочастотный негерметичный соединитель, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении 560 или 700 В. Относится к серии 2РМТ, что расшифровывается как "разъемы малогабаритные термостойкие".

• Конструкция и расшифровка маркировки : Соединитель состоит из двух частей: вилки и розетки. В данном случае 2РМТ14Б4Ш1В1 — это вилка блочная (приборная) без патрубка с серебряным покрытием контактов.

  • 2РМТ: Серия разъемов (малогабаритные, термостойкие).
  • 14: Условный размер корпуса (диаметр).
  • Б: Тип части разъема (блочная часть, для монтажа на панель).
  • 4: Количество контактов.
  • Ш: Тип контакта (штыревой, то есть "папа").
  • 1: Обозначение типа хвостовика контактов для пайки.
  • В: Всеклиматическое исполнение.
  • 1: Порядковый номер модификации.

• Электрические характеристики :

  • Номинальное рабочее напряжение: 560 В (переменное, эффективное) или 700 В (постоянное).
  • Максимальный рабочий ток на контакт: до 10 А.
  • Сопротивление контактов: не более 2.5 мОм.
  • Сопротивление изоляции: не менее 5000 МОм (в нормальных климатических условиях).
  • Число циклов сочленений-расчленений: до 500.

• Климатическое и механическое исполнение : Всеклиматическое, соответствует ГОСТ 15150-69.

  • Диапазон рабочих температур: от -60°C до +100°C.
  • Вибрационная устойчивость: до 2000 Гц с ускорением до 15 g.
  • Ударная прочность: до 500 g (многократные удары).
  • Относительная влажность: до 98% при температуре +35°C.

• Сочленение : Резьбовое с одношпоночной поляризацией.

• Монтаж : Пайка.

• Применение : Используется для быстрого и надежного соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры общепромышленного, специального и военного назначения. Широко применяется в авиационной, железнодорожной, морской технике, в системах промышленной автоматики, измерительных приборах и оборудовании, требующем устойчивости к внешним воздействиям и высоким нагрузкам.

Блок питания БПН 1002

• Тип и назначение : Блок питания напряжения (БПН) серии 1002, предназначенный для питания выпрямленным током аппаратуры релейной защиты, сигнализации и управления.

• Входные характеристики :

  • Номинальное входное напряжение переменного тока: 100, 110, 127, 220, 380 В.
  • Частота входного напряжения: 50 или 60 Гц.

• Выходные характеристики :

  • Тип выходного тока: Постоянный (выпрямленный).
  • Номинальное выходное напряжение: Варьируется в зависимости от модификации (например, 24 В, 48 В, 110 В, 220 В постоянного тока).
  • Номинальный выходной ток: До 5 А (зависит от конкретной модификации).
  • Выходная мощность: 800-1500 Вт в кратковременном режиме (длительная мощность обычно ниже).
  • Уровень пульсаций выходного напряжения: Обычно не более 5%.
  • Защита: От перегрузки по току, короткого замыкания, перенапряжения на выходе.

• Климатическое исполнение : УХЛ или О, категория размещения "4" по ГОСТ 15150-69.

• Рабочие температуры : От -40°C до +40°C.

• Применение : Основная область применения — системы релейной защиты и автоматики на электростанциях, подстанциях, промышленных предприятиях и железнодорожном транспорте. Используется для питания оперативных цепей, электромагнитов приводов коммутационной аппаратуры, блоков автоматики, сигнализации и управления, где требуется надежный источник постоянного тока. Может использоваться совместно с блоками питания типа БПТ 1002 или независимо от них.

Эти устройства не имеют прямой связи между собой, кроме того, что оба могут использоваться в электротехнических системах, но для разных целей.
