Назначение соединителя 2РМТ14Б4Ш1АВ

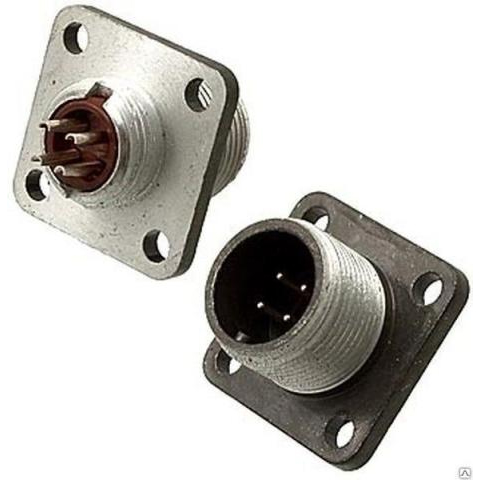

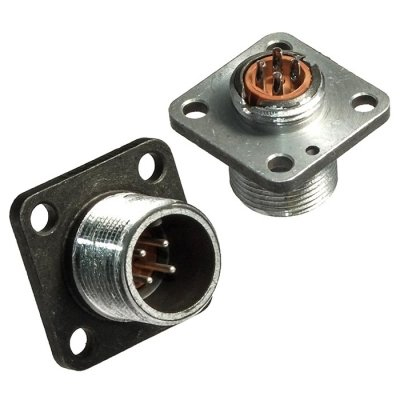

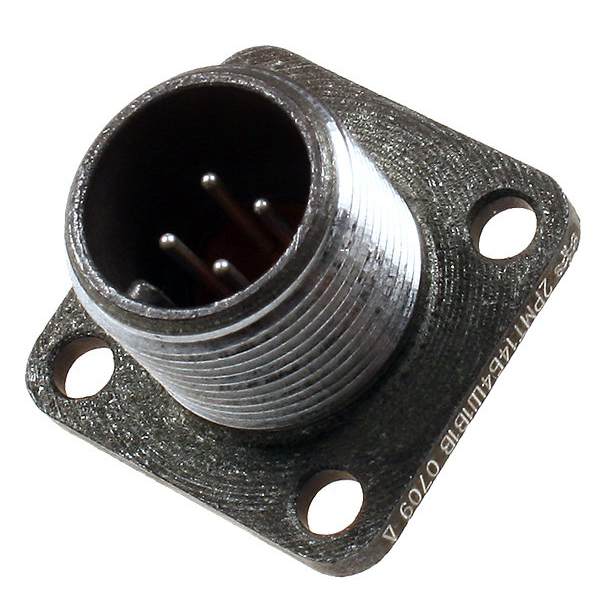

Соединитель 2РМТ14Б4Ш1АВ представляет собой цилиндрический низкочастотный тропикоустойчивый электрический разъём с резьбовой фиксацией. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 мегагерц. Основная функция соединителя заключается в соединении и разъединении электрических цепей, проводов, кабелей, а также узлов и блоков в электро- и радиоаппаратуре специального и общего назначения.

Конструктивное исполнение относится к вилке приборной, то есть блочной, без патрубка. Такое исполнение позволяет устанавливать соединитель непосредственно на корпус прибора или блока, обеспечивая надёжный электрический контакт и механическую фиксацию ответной части за счёт резьбового соединения.

Подтверждённые технические особенности

Соединитель 2РМТ14Б4Ш1АВ обладает следующими характеристиками, указанными в описании товара:

• Тип изделия — вилка приборная (блочная) без патрубка.
• Количество контактов — 4.
• Диаметр посадочного отверстия — 14 миллиметров.
• Диаметр контактов — 1 миллиметр.
• Покрытие контактов — серебряное или золотое в зависимости от варианта исполнения.
• Максимальное рабочее напряжение — от 560 до 700 вольт.
• Максимальный ток на один контакт — до 8 ампер.
• Рабочая частота коммутируемых цепей — до 3 мегагерц.
• Способ монтажа — пайка или объёмный монтаж, ориентированный на внутреннюю установку.
• Тип фиксации с ответной частью — резьбовое соединение.
• Климатическое исполнение — всеклиматическое В2.1 по ГОСТ 15150-69.

Условия эксплуатации и надёжность

Соединитель 2РМТ14Б4Ш1АВ рассчитан на эксплуатацию в широком диапазоне температур: от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при воздействии вибрации с частотой от 1 до 5000 герц, механических ударов с ускорением до 5000 метров на секунду в квадрате, а также при относительной влажности воздуха до 98 процентов при температуре плюс 40 градусов Цельсия.

Заявленный срок службы составляет не менее 1000–5000 часов. Ресурс по количеству сочленений и расчленений достигает 500 циклов. Сохраняемость изделия находится в пределах от 15 до 25 лет при соблюдении условий хранения, соответствующих всеклиматическому исполнению.

Область применения

Благодаря сочетанию низкочастотного исполнения, тропикоустойчивости и механической прочности соединитель 2РМТ14Б4Ш1АВ востребован в электромонтаже блоков и узлов радиоэлектронной аппаратуры. Он подходит для внутреннего монтажа методом пайки или объёмного монтажа, что делает его пригодным как для приборов специального назначения, так и для аппаратуры общего применения.

Резьбовая фиксация обеспечивает устойчивость соединения к вибрационным и ударным нагрузкам, что важно для техники, работающей в移动ных и промышленных условиях. Всеклиматическое исполнение В2.1 по ГОСТ 15150-69 допускает применение соединителя в регионах с тропическим и холодным климатом, включая повышенную влажность и широкий температурный диапазон.

Изделие поставляется как самостоятельная сборочная единица. Артикул товара — 2984, категория — 2РМТ14. Производитель в предоставленных данных не указан. Комплектация, гарантийные обязательства, страна производства и сертификаты соответствия в описании не приводятся.
