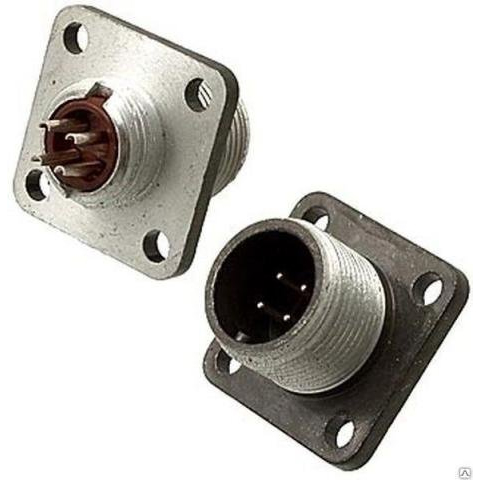

Назначение разъёма 2РМТ14Б4Ш1А1В

Разъём 2РМТ14Б4Ш1А1В производства завода «Элекон» относится к серии цилиндрических низкочастотных соединителей 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основное назначение — обеспечение надёжного электрического соединения между кабельными и блочными частями оборудования в условиях промышленной эксплуатации.

Типоразмер 14 серии 2РМТ обычно применяется в промышленной электронике, автоматике и аппаратуре связи, где требуется стабильный контакт, защита от внешних помех и стойкость к умеренным механическим нагрузкам. Разъём относится к вилке блочного исполнения с внутренним объёмным монтажом, то есть кабель паяется внутри корпуса, что упрощает установку в стационарных блоках и щитах.

Подтверждённые особенности конструкции

Конструкция соединителя включает металлический корпус и изолятор из карболита, что обеспечивает достаточно высокую теплостойкость, а также электрическую и механическую прочность. Соединение частей выполняется резьбовым замком, что повышает надёжность фиксации и снижает риск самопроизвольного размыкания при вибрации.

Маркировка 4Ш указывает на четыре контакта штыревого типа. Контакты прямые, рассчитаны на пайку со стороны объёмного монтажа. Исполнение с индексом А1В соответствует одному из конструктивных вариантов серии, а обозначение «5» в маркировке относится к виду приемки — приёмке ОТК по пятому виду контроля, что отражает нормируемую процедуру входного контроля и подтверждения соответствия изделий.

Для серии 2РМТ типоразмера 14 заявлены рабочие токи на контакт в диапазоне от примерно 4 А до 36 А в зависимости от конкретного конструктивного варианта. Рабочие напряжения серии достигают примерно 500–600 В, с допуском кратковременных перенапряжений до 700 В. Рабочий диапазон температур обычно составляет от порядка −60 °C до +100 °C, что типично для серии 2РМТ.

Основные характеристики

• Производитель: ОАО «Завод Элекон».
• Категория: 2РМТ14.
• Артикул: 20247.
• Тип: вилка блочная с внутренним объёмным монтажом.
• Количество и тип контактов: четыре штыревых контакта, прямые.
• Соединение: резьбовое.
• Корпус: металлический; изолятор: карболит.
• Частотный диапазон: до 3 МГц.
• Приемка: «5».
• Год выпуска: 2012.

Применение

Разъём 2РМТ14Б4Ш1А1В применяется в составе стационарного промышленного оборудования, щитов автоматики, блоков управления и аппаратуры связи. Блочное исполнение с пайкой кабеля внутри корпуса удобно для монтажа в шкафах и стойках, где важны компактность и защита соединения от внешних воздействий.

Изделие выпускается по отраслевым техническим условиям и государственным стандартам, действующим для серии 2РМТ. Разъём подходит для цепей постоянного и переменного тока низкой частоты, где требуются рабочие токи порядка нескольких ампер и напряжения до нескольких сотен вольт. Благодаря металлическому корпусу и резьбовому замку соединение устойчиво к помехам и умеренным механическим нагрузкам, что делает его пригодным для длительной эксплуатации в промышленных условиях.
