2РМТ14Б4Ш1А1В: компактный разъём для надёжных электрических соединений

Соединитель 2РМТ14Б4Ш1А1В — приборная блочная вилка цилиндрического типа, предназначенная для разъёмного соединения электрических цепей в аппаратуре промышленного, измерительного, радиоэлектронного и специального назначения. Модель относится к серии 2РМТ, которая отличается резьбовой фиксацией, стойкостью к внешним воздействиям и удобством внутреннего объёмного монтажа.

Конструкция и назначение

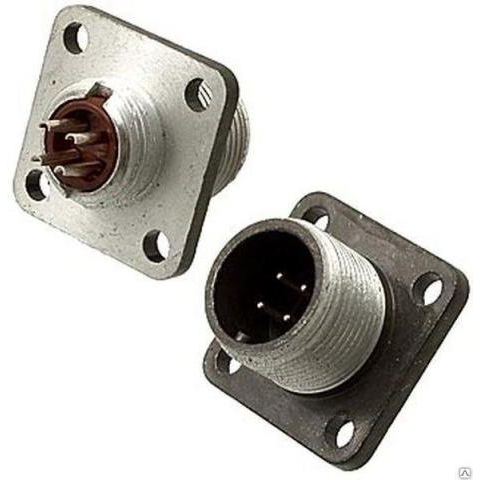

Разъём 2РМТ14Б4Ш1А1В выполнен в блочном исполнении без патрубка и применяется для стационарной установки на панели, корпусе прибора или другом элементе оборудования. Конструкция включает металлический корпус, изолятор и контактную группу; соединение с ответной частью фиксируется резьбой. Такое решение снижает риск случайного расстыковывания при вибрации и механических нагрузках.

В маркировке изделия:

• «2РМТ» обозначает серию цилиндрических негерметичных тропикоустойчивых соединителей.

• «14» указывает условный размер корпуса.

• «Б» означает блочное, или приборное, исполнение.

• «4» соответствует четырёхконтактной схеме.

• «Ш» указывает вилочную часть с штырьковыми контактами.

• «1А1В» определяет конструктивное и климатическое исполнение конкретной модификации.

Основные характеристики

Для исполнения 2РМТ14Б4Ш1А1В характерны четыре контакта диаметром 1 мм, рассчитанные на токовую нагрузку до 8 А на один контакт. Максимальная суммарная нагрузка на соединитель составляет до 27 А, а рабочее напряжение — до 560 В. Контактное сопротивление не превышает 5 мОм, что важно для стабильной передачи питания и сигналов в электрических цепях.

Изоляция соединителя имеет сопротивление не менее 5000 МОм, а электрическая прочность при рабочем напряжении 560 В достигает 1850 В. Ёмкость между контактами — не более 6 пФ, поэтому изделие может использоваться в оборудовании, где необходимо ограничивать влияние паразитных электрических связей.

Устойчивость к эксплуатации

2РМТ14Б4Ш1А1В рассчитан на эксплуатацию в сложных условиях. Для него указывается рабочий температурный диапазон от −60 °C до +100 °C, высокая стойкость к влажности, вибрации, акустическому шуму и механическим ударам. В сочленённом состоянии разъём обеспечивает защиту контактов и точек подключения проводников от пыли.

Контактные элементы могут иметь покрытие, повышающее коррозионную стойкость и стабильность электрического контакта. Для данной модификации часто указывается золотое покрытие контактов; оно особенно актуально при повышенных требованиях к долговечности и надёжности соединения.

Где применяется 2РМТ14Б4Ш1А1В

Разъём используют для соединения и разъединения кабелей, блоков и узлов в цепях постоянного и переменного тока частотой до 3 МГц. Он подходит для внутреннего монтажа в радиоэлектронной, измерительной, промышленной и специализированной аппаратуре.

Типичные задачи применения:

• Подключение питания и сигнальных линий между функциональными блоками.

• Создание разъёмных соединений в приборных корпусах и шкафах управления.

• Монтаж кабельных линий в системах автоматики и контроля.

• Использование в оборудовании, работающем при вибрации, температурных перепадах и высокой влажности.

Компактные габариты, четырёхконтактная компоновка и резьбовая фиксация делают 2РМТ14Б4Ш1А1В практичным решением там, где важны механическая прочность, стабильность контакта и повторяемость соединения. Согласно опубликованным характеристикам, соединитель рассчитан как минимум на 500 циклов сочленения и расчленения, а минимальный срок сохраняемости составляет 15 лет.
