Назначение соединителя 2РМТ14Б4Ш1А1БВ

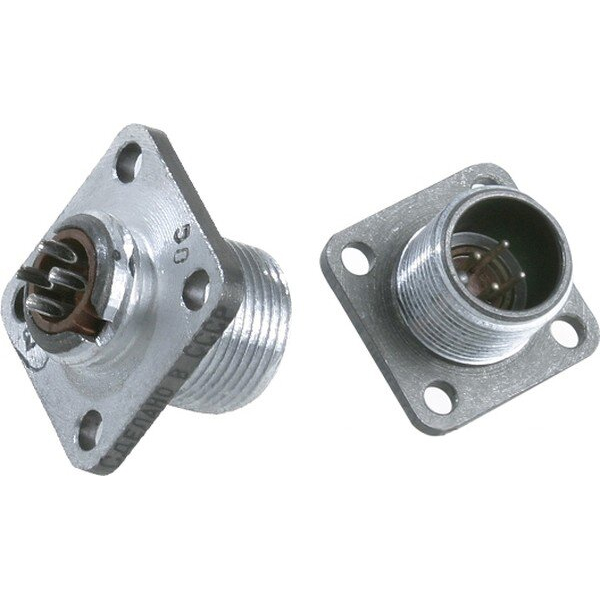

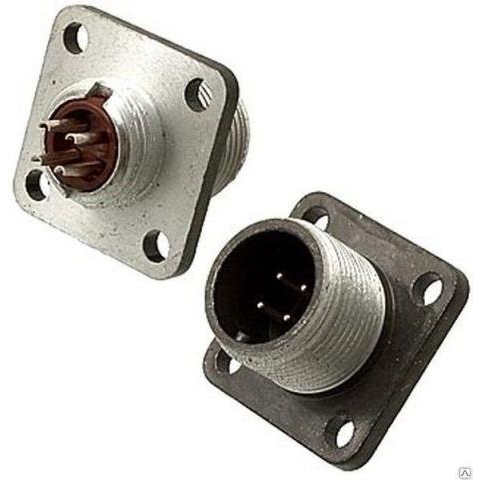

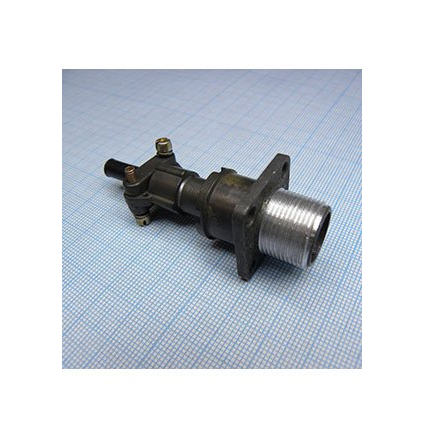

2РМТ14Б4Ш1А1БВ — это блочная приборная вилка российского производителя Элекон, входящая в серию цилиндрических соединителей 2РМТ. Изделие предназначено для надежного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется для внутреннего монтажа в приборах, где требуется компактное и устойчивое к внешним воздействиям разъемное соединение.

Конструкция предусматривает резьбовое сочленение с одношпоночной поляризацией корпусов, что исключает неправильную стыковку и обеспечивает стабильный электрический контакт при эксплуатации в жестких условиях. Приборная часть выполнена без патрубка и подходит как для экранированных, так и для неэкранированных кабелей. Соединитель негерметичный и рассчитан на пайку или объемный монтаж.

Расшифровка обозначения 2РМТ14Б4Ш1А1БВ

Маркировка содержит полную информацию о типе и исполнении изделия:

• 2РМТ — тип соединителя;
• 14 — диаметр монтажного круга, 14 мм;
• Б — блочный корпус без левой резьбы;
• 4 — количество контактов, 4 штуки;
• Ш — вилка;
• 1А1 — сочетание контактов, все диаметром 1,0 мм;
• БВ — всеклиматическое исполнение.

Технические характеристики

Ниже приведены подтвержденные параметры соединителя 2РМТ14Б4Ш1А1БВ:

• количество контактов — 4;
• рабочее напряжение — до 560 В;
• ток на контакт — до 8 А;
• общий ток — до 27 А;
• сопротивление контактов — не более 0,005 Ом;
• рабочая температура — от минус 60 до плюс 100 градусов Цельсия;
• вибрация — 1–5000 Гц при 50 g;
• удары — до 500 g;
• число сочленений — до 500;
• наработка — не менее 1000 часов.

Покрытие контактов — золото или серебро. Изделие соответствует ТУ ГЕ0.364.126.

Особенности и применение

Соединители серии 2РМТ обеспечивают резьбовое сочленение с одношпоночной поляризацией, что важно при монтаже в ограниченном пространстве приборов. Блочный корпус без левой резьбы упрощает установку на панель. Всеклиматическое исполнение БВ позволяет использовать вилку в широком диапазоне температур и при высоких механических нагрузках.

Важно учитывать, что контакты серии 2РМТ не взаимосочленяемы с серией 2РМДТ из-за разной схемы контактов. Это следует принимать во внимание при подборе ответных частей и проектировании жгутов. Соединитель подходит для пайки или объемного монтажа и применяется в приборах, где требуется надежное соединение цепей постоянного и переменного тока.
